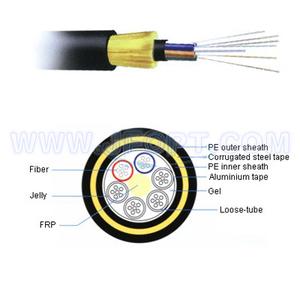

结构特征：
· 光纤松套
· 非金属材料（FRP）中心支撑
· 缆芯油膏填充
· PE内护层
· 芳纶均匀绞合耐电痕AT护套
技术特点：
· 精确的光纤余长控制，保证光缆在设计最大负荷时光纤
不受力
· 精确控制芳纶的放线张力和绞合节距，提高光缆的抗拉力
· 合理的生产工艺使得外护套、芳纶、缆芯紧密结合，光缆
结构更紧凑
· 耐电痕性能优异材料使用，光缆在高感应电势的环境下更
有安全性
· 最大纤芯数：144
敷设方式：
适用于：与220kV及以下电力输电线路同杆架设
适用温度：
· -40℃～+60℃
ADSS结构和应用设计说明
ADSS光缆设计为束管层绞结构，主要为6管层绞和8管层绞，结构特点：
*FRP，玻璃增强纤维，作为中心张力元件和防折元件。
*PBT，聚对苯二甲酸丁二醇酯，作为束管材料，置入具有合适余长的光纤并填充阻水纤膏。
*芳纶纱，作为抗张强度元件，根据ADSS的强度要求设计芳纶纱数量，并通过调节扭距平衡的芳纶缠绕，使ADSS具有极高的抗拉强度和应力应变特性。
*护套，内护套采用黑色聚乙烯，外护套分为普通聚乙烯和耐电痕聚乙烯，对应于空间电位≤12kV和>12kV的工作环境。
ADSS光缆主要用于已有110kV及以下电压等级线路增加光通道，快速建设光纤网络。因此，要在原有杆塔上寻找安装ADSS光缆的合适“空间”。ADSS的应用设计包括两方面：
*档距—张力—弧垂设计
*计算杆塔空间电位分布以确定ADSS挂点位置，避免出现电腐蚀
故障
