燃烧现场发生了什么？

n火势蔓延迅速

     燃烧品：存在大量的易燃品

     氧气充足：风势大

     蔓延：电缆带动火焰蔓延

n黑烟滚滚

     可燃材料经燃烧，产生大量的燃烧产物，随着风弥散。

n通信中断

       保护层外护套、绝缘层被燃烧殆  尽，核心的金属介质导体相继被燃烧

        断裂，导致通信中断。

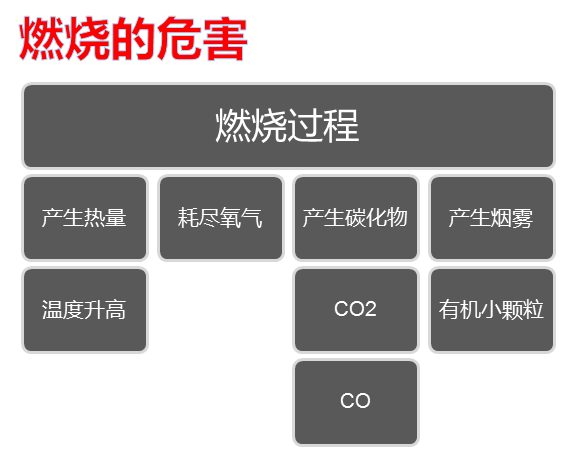

了解燃烧的概念和危害

      物质与氧气剧烈反应的过程。燃烧过程释放大量的热能。

燃烧三要素：燃料、氧气、触发条件。

      可燃性是相对的，没有绝对不燃的材料，材料的可燃性是有差别的。

衡量材料的可燃性指标：氧指数。

      维持燃烧的最低氧的体积百分比浓度。

如何阻止燃烧？

       阻燃线缆是通过材料阻燃，材料阻燃是最为切实的阻燃手段。如FEP氟塑料，空气环境下难燃。而且房间和房间之间是只有线缆连接的，其他材料（比如水泥、地砖等）都是防火的，不阻燃的线缆就有可能成为导火索。这一点在国内是容易被忽视的，在国内不在消防法规内。所以我们必须用到阻燃线缆，就能防止火势从一个房间蔓延到另一个房间。（当然阻燃线缆不仅仅应用于房间和房间之间。）

安全的阻燃电缆可以：

→ 为逃生争取的时间：宝贵的30分钟

→ 延缓甚至阻止大规模火灾发生：CMP的优秀性能

→ 减少损失：阻燃产品保护生命和财产的安全

溯源：电缆的组成

• 导体：金属导体（铜、铝等）

• 绝缘层：高分子化合物（HDPE，FEP）

• 编织层：金属编织（铜网、镀锡铜网）

• 填充材料：纱、纤

• 屏蔽层：金属屏蔽层（铝箔、铜箔）

• 铠装层：室内基本不涉及到铠装层

• 护套层：高分子化合物（PVC/PE/LSZH）

阻燃线缆该怎么定义？

　　阻燃电线，指的是电线具有防火阻燃的条件，一般在试验情况下，但电线被燃烧之后，如果切断电源，其火势会被控制在一定的范围内，不会蔓延开来，并且其火焰能在一定的实际自行熄灭，是一种比较安全的电线。其基本的特性是：在火灾开始之初，其电线可能被烧坏不能运行，但是可以阻止火势的蔓延，通俗的讲，电缆如果失火了，能够把燃烧限制在局部范围内，不产生蔓延，保住其他身背，避免造成更大的损失。

　　阻燃电线在燃烧火焰温度750～800℃的条件下，电缆的正常运行不低于90分钟以上 ，在电缆环境承载能力不低于相应的型号规格的电缆承载能力值在正常工作条件下的获得。主要用于发电厂、石油化工、钢铁厂、隧道、造纸、变电站及电子计算机中心等阻燃要求较高的场合。

• 以线缆材料来区分线缆的阻燃性能，如低烟无卤阻燃线缆，氟塑料阻燃线缆是错误的；

• 以概念来描述线缆阻燃特性，如阻燃电缆、耐火电缆、安全电缆、防火电缆是错误的

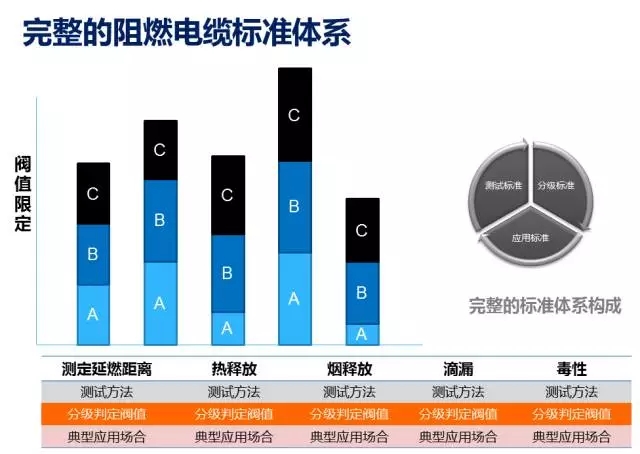

• 正确的描述阻燃线缆应该如下：达到XX标准，YY等级的线缆。如：

达到美国NEC标准CMP等级的电缆；

达到美国NEC标准OFNP的光缆

达到欧洲CPD标准B1等级的线缆；

达到国标GB XXXX 二级的线缆

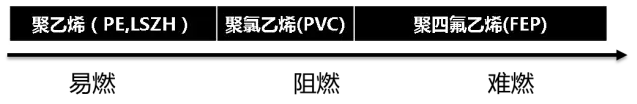

现阶段可用于线缆的主要材料

       近年来，随着经济建设速度的不断加快，各种大型工业设施、高层商业建筑、地下建筑和居民住宅数量的逐渐增多，线缆的使用总量越来越大，且敷设的密集度也越来越高。由于线缆老化而导致短路、自燃等原因引起的电气火灾事故日趋频繁，造成的损失日益严重。这使人们认识到，除了要增强防火安全意识外，还应制定严格的相关标准，大力推广应用各种线缆用阻燃材料，制造出各种类型的防火阻燃电缆。比如世博会中国馆就有用到最高的等级的CMP阻燃线缆。

       爱谱华顿CMR、CMP高阻燃网线，用于人员密集和重要设施场所，能有效的阻止火灾的顺线缆蔓延。

• 全系列通过UL权威认证

• 最高安全等级阻燃网线

• 积极应对火灾伤害

• 多种阻燃级别选择

• 全进口原料

• 安全环保

• 可定制化需求

◆ 源自欧美布线先进理念，真正高阻燃安全电缆；

◆ 在火灾发生时，选用高阻燃网线，积极捍卫生命与财产；

◆ 结合线缆敷设场合（水平及垂直），根据应用标准，提供多种

特定设计阻燃网线；

◆ 选用耐氧指数高达95以上的FEP材料，挑战800℃高温；

◆ 不止材料阻燃，而且烟密度平均值低于15%指标，爱谱华顿高

阻燃网线降低燃烧现场产生的危害，为生命打开绿色通道；

注：后两项特点，数值均为使用FEP的CMP电缆参数

n应用要求：

• 非通风环境。

• 人流量大，密度高，火灾发生时疏散时间需求较长的环境。

n最大限度保障逃生时间。

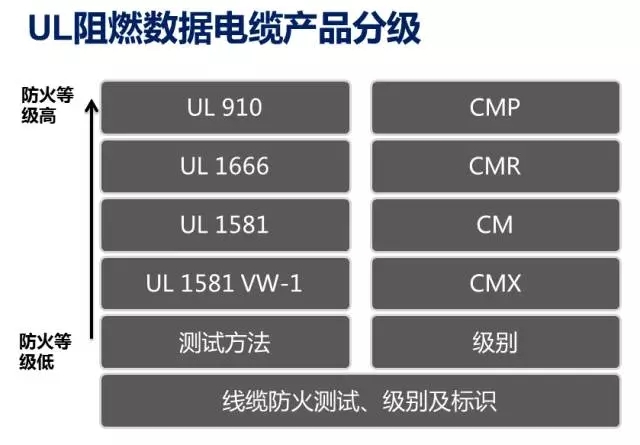

• CMR电缆测试方法UL 1666试验规定：

• 供火功率最高：154千瓦

• 供火时间最长：30分钟

• 离开火源会自动熄灭。

CMP电缆的典型应用场合：

n应用要求：

• 人流量密集，疏散难度高，财产价值高，关键要害部门。

n最大限度保障生命和财产。

• CMP测试方法UL910实验规定：

• 供火功率：88千瓦

• 供火时间：20分钟

• 空气供给：7立方米/秒

• FEP极难燃烧，极易熄灭，燃烧时发散的烟雾比低烟无卤电缆还低

        日前，我司CMP高阻燃产品在澳洲地铁项目成功入围，进入国外市场。欢迎咨询。
