产品描述：4路正向视频-8路正向开关量-8路反向开关量1路双向RS485-1路S232；2路电话-4路10/100/1000M以太网（共享），电源220VAC-FC接口-20Km-机架式；
产品型号：HY-4V(Z)1V(F)1D(S)2K(Z)1K(F)2P1L
产品描述：单模FC接口、1路网络、4路正向视频、1路反向视频、2路电话、2路正向开关量、1路反向开关量、1路双向485。嵌入安装
产品型号：HY-4V(Z)5D(S)8K(Z)8K(F)2P4GL
产品描述：支持4路正向视频，8路正向开关量，8路反向开关量，4路双向RS485，1路S232，2路电话。4路10/100/100M以太网（共享），电源220VAC-FC接口-20Km-机架式；
产品型号：HY-4V2D(S)2K(S)2P1L
产品描述：支持4路正向视频，2路正向开关量，2路反向开关量，1路双向RS485，1路S232，2路电话。1路以太网FC接口-20Km；
1.1、产品概述

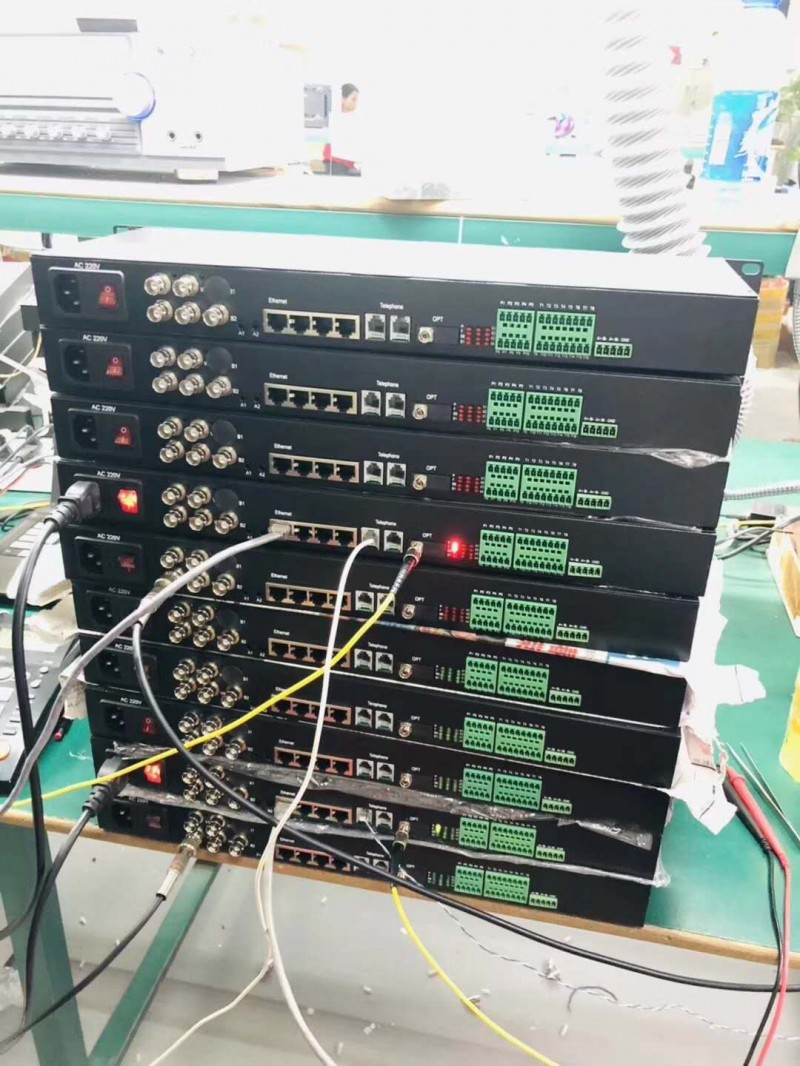

HY-4V(Z)8K(S)2D((S)2P4GL系列是汉源高科（北京）科技有限公司生产的改造项目专用多业务光端机，该设备采用采用全数字无压缩技术，集视频、音频、数据、开关量、以太网为一体进行传输的光通信设备。支持高分辨率运动、静止图象无失真传输，克服了传统模拟调频、调相、调幅光端机多路信号同时传输时相互干扰、易受环境影响、传输质量低、稳定性差等缺陷。本设备可将4路正向视频-8路正向开关量-8路反向开关量1路双向RS485-1路S232；2路电话-4路10/100/1000M以太网（共享）等信号复用在同一光纤上传输。可根据用户的实际需要进行配置，灵活实现各种组网方案，大大降低了组网成本，有效的保护了用户投资，
汉源高科系列多业务光端机广泛适用与安防监控、高速公路、自动化智能小区、信息化终端、智能系统等诸多领域
1.2、性能特征
光纤接口>>
物理型式 FC ，ST，SC
光纤种类 单模/多模光纤，单纤或双纤
传输距离 多模0~3km，单模0~25km， 0~60km， 0~100km
视频接口>>
物理型式 BNC 75-5座（1~8路）
视频输入/输出 1Vpp 正负峰间电压（75Ω）
视频带宽 5Hz – 10MHz
微分增益失真 < 2%
微分相位失真 < 0.7%
场倾斜 < 1%
信噪比 （SNR）>67dB
接受灵敏度 -38dbm
运行模式 单向/双向
数据接口>> （选件）
物理型式 四芯工业端子（RJ-45座路可选）
协议标准 RS-232/RS-822/RS885可选
数据格式 NRZ
通信速率 <300Kbps
运行模式 单工/双工
音频接口>> （选件）
物理型式 四芯工业端子（RJ-45座可选）
音频输入/输出阻抗 600Ω平衡/非平衡
音频输入/输出电平 典型0dBm
频率响应 10Hz – 20KHz
音频数码位宽 28比特
信噪比 80Db
以太网接口>> （选件）
物理型式 RJ-45座（1路）
兼容协议 IEEE802.3/IEEE802.3u
传输速率 10/100/1000M自适应
用户模式 自适应/半双工/全双工
E1接口>> （选件）
物理型式 BNC 75-5座
兼容协议 G.703,G.708
传输速率 2.088Mbps
HY系列光端机订货信息:
产品型号： HY-4V(Z)8K(S)2D((S)2P4GL
产品描述：4路正向视频-8路正向开关量-8路反向开关量1路双向RS485-1路S232；2路电话-4路10/100/1000M以太网（共享），电源220VAC-FC接口-20Km-机架式；
产品型号：HY-4V(Z)1V(F)1D(S)2K(Z)1K(F)2P1L
产品描述：单模FC接口、1路网络、4路正向视频、1路反向视频、2路电话、2路正向开关量、1路反向开关量、1路双向485。嵌入安装
产品型号：HY-4V(Z)5D(S)8K(Z)8K(F)2P4GL
产品描述：支持4路正向视频，8路正向开关量，8路反向开关量，4路双向RS485，1路S232，2路电话。4路10/100/100M以太网（共享），电源220VAC-FC接口-20Km-机架式；
产品型号：HY-4V2D(S)2K(S)2P1L
产品描述：支持4路正向视频，2路正向开关量，2路反向开关量，1路双向RS485，1路S232，2路电话。1路以太网FC接口-20Km；
