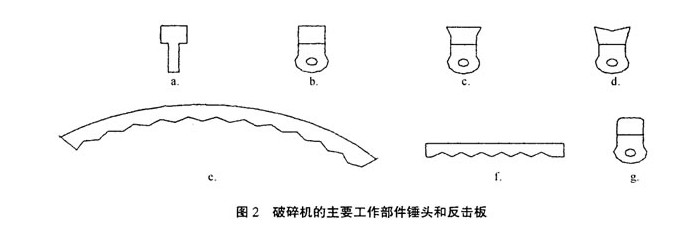

图2a为锤头侧视图。图2g为磨损后的锤头形状。图2b、图2c和图2d为设计的三种锤头的主视图。最初设计的锤头为图2b，使用寿命约为1500h。在生产使用中发现磨损的主要部位在锤头工作面上侧棱角处。改进后的设计如图2c，锤头增加了锤头棱角处的尺寸。在只增加少许重量的情况下，使锤头的寿命增加了约50%，缩短了易损件的更换周期，降低了破碎机的金属材料消耗。理论计算和实验结果表明，减小棱角的夹角，并使锤头的重心靠近棱角，可以改善锤头的工作效果。优化设计的结果如图2d，生产实践表明该锤头效果最好。
上反击板、反击板及破碎腔内的衬板均采用加厚形衬板，提高了衬板的使用寿命，同时衬板也能吸收大量的冲击动能，减少了物料对机器的冲击，提高了机器的整体寿命。在上反击板、反击板上设计了齿形突起(如图2f和图2e)，改善了机器的破碎原理，在冲击破碎的基础上增加了折断、劈裂等破碎方式。提高了砂石设备的工作性能和效率，改善了产品的粒形和粒度组成。通过对齿形突起的相关尺寸的修改，可以对产品的的粒形施以影响。
