Z15W、Z45W黄铜闸阀：http://www.fm058.com/html/list_2_105.html

产品名称：	黄铜闸阀	产品型号：	Z15W、Z45W
公称通径：	DN15～DN150	结构形式：	闸板式
公称压力：	1.6Mpa～2.5Mpa	连接方式：	螺纹、法兰
适用温度：	-20ºC～+150ºC	驱动方式：	手动
阀体材质：	黄铜	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、蒸汽、气体、腐蚀性液体	生产厂家：	上海剑阀阀门有限公司

产品说明

Z15W/Z45W黄铜闸阀采用金属铜制作而成，主要用于水利、燃气、供暖系统上的安全阀门，经锻压成型的阀体不会有沙眼、外观更加精美，连接方式可采用法兰及螺纹连接。

技术规范

公称压力：1.6MPa
2、工作介质：水、气、油
3、工作温度：-20℃≤T≤150 ℃
4、管螺纹符合:ISO228标准

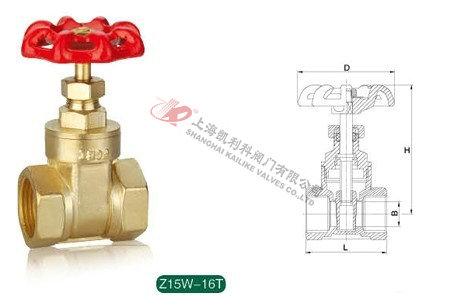

外形结构图

Z15W-16T外形尺寸（中型）

DN	SIZE	L	B	H	D
15	1/2"	45	14	72	53
20	3/4"	48	19	77	53
25	1"	54.5	23	86	59
32	1-1/4"	60	29	100	72
40	1-1/2"	63	36	113	72
50	2"	69	47	120	78

Z15W-16T外形尺寸（重型）

DN	SIZE	L	B	H	D
15	1/2"	37	11.5	68.5	53
20	3/4"	42	17	77	53
25	1"	45.5	20.5	80	59
32	1-1/4"	52	26	95	65
40	1-1/2"	56	30	103	72
50	2"	62	40	120	78

技术规范

公称压力：1.6MPa
2、工作介质：水、气、油
3、工作温度：-20℃≤T≤150 ℃
4、法兰标准：GB9113标准

外形结构图

Z45W-16T外形尺寸

DN	SIZE	L	H	D	D1	n-φd
25	1"	105	61	25	85	4-φ14
32	1-1/4"	121	67	32	100	4-φ18
40	1-1/2"	136	71.5	40	110	4-φ18
50	2"	146	85.5	50	125	4-φ18
65	2-1/2"	164	94	65	145	8-φ18
80	3"	182	108.5	80	160	8-φ18
100	4"	212	124.5	100	180	8-φ19
125	5"	311	160	125	210	8-φ18
150	6"	353	196	150	240	8-φ22

技术规范

公称压力：1.6MPa
2、工作介质：水、气、油
3、工作温度：-20℃≤T≤150 ℃
4、法兰标准：GB9113标准

外形结构图

Z45W-16T外形尺寸

DN	SIZE	L	H	D	D1	n-φd
15	1/2"	80	80.5	65	60	4-φ14
20	3/4"	90	87.5	75	60	4-φ14
25	1"	100	98.5	85	60	4-φ14
32	1-1/4"	110	120	100	80	4-φ18
40	1-1/2"	120	128	110	80	4-φ18
50	2"	125	137	125	110	4-φ18
65	2-1/2"	140	165	140	130	4-φ18
80	3"	160	198	160	178	8-φ18
100	4"	180	241	180	200	8-φ18

声明：【Z15W、Z45W黄铜闸阀】规格型号、结构尺寸由上海剑阀阀门有限公司提供，如何选择适用的Z15W、Z45W黄铜闸阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
