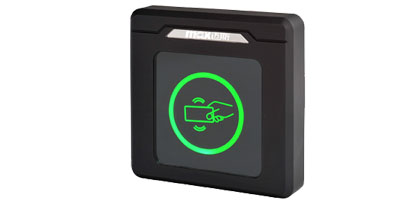

HP-RAB3B05
产品特性:
工作电压：DC 5V- 1 6 V
静态电流： ≤80 m A
读卡距离：5～10CM
读卡类型： EM-ID卡、MIFARE 1卡片 ,CPU，身份证、居住证
工作温度： -25℃～70℃
工作湿度： 10%～90%
接口方式： Wiegand接口
通讯距离：≥100M
型号：
| 型号 | 尺寸 | 读卡类型 | 通信 | 颜色 |
| HP-D34RAB3B05 | 88×88×15 | EM | Wiegand34 | 黑色胶漆 |
| HP-C34RAB3B05 | 88×88×15 | MF1 | Wiegand34 | 黑色胶漆 |
| HP-U34RAB3B05 | 88×88×15 | CPU | Wiegand34 | 黑色胶漆 |
| HP-S34RAB3B05 | 88×88×15 | 二代身份证（序列号）和居住证 | Wiegand34 | 黑色胶漆 |
电线接驳说明：
红线： DC 5V-16V 黑线： GND
蓝线： D1 白线： D0
棕线： BEEP 绿线： LED
黄线： Alarm
注意 ！
1、上电之前必需确认电源的电压（DC 12V）和电源的正负极
2、当使用外接电源时、一定要与控制器共用一个电源、或共电源地。
3、当读卡器离控制器的距离较远时（超过50米）、电源线一定要布粗（至少要1.5平方厘米以上）、当用网络线时一定要多根并到一起使用。
工作电压：DC 5V- 1 6 V
静态电流： ≤80 m A
读卡距离：5～10CM
读卡类型： EM-ID卡、MIFARE 1卡片 ,CPU，身份证、居住证
工作温度： -25℃～70℃
工作湿度： 10%～90%
接口方式： Wiegand接口
通讯距离：≥100M
尺寸： 88*88*15
类型： EM /MF1/CPU/身份证(序列号）和居住证
颜色： 黑色胶漆
通信：Wiegand 34
保护：防雷、防反接、防过压、防过流
保质期：一年
