1.1 网络摄像机电梯楼层显示器简介
网络摄像机电梯楼层显示器是用来监控和显示电梯运行状态的设备，适用于有电视监控的大厦电梯，在不改变电梯现有电器线路的情况下，通过光电采集器采集数据，能在电视监视器上指示电梯所在楼层数、运行方向、停止及电梯名称。
准确知道电梯当前所在的楼层有利于小区监控的集中管理，对于出入电梯的人员进行监看，或保留录像以备日后查阅，一旦电梯故障，方便维修人员知道电梯所在楼层，从而及时处理，若有案件发生，也可方便的查阅电梯内人员在各层出入情况有利于案件的侦破。
1.2 产品功能特色
1、使用专业电梯级传感器，具有高稳定性和高灵敏性；
2、传感器在本产品上直接取电，无需再额外为传感器提供电源；
3、采用底层协议对接方式，不会对视频画面的清晰度造成任何干扰；
4、内部集成交换机功能(一个网线输入口，一个网线输出口)，无需再铺设网线或在原有系统中添加交换机；
5、电梯运行状态指示：上行、下行、暂停、楼层号、显示位置任意设置(根据摄像头型号而定)；
6、可叠加电梯名称(汉字，数字，字母，符号均可)；
7、由于采用光电传感器对电梯运行状态进行采样，因而采样稳定准确，设备抗干扰性强，可靠性高；
8、字符叠加显示稳定，能准确显示电梯运行的数据，免费提供设置软件进行设置，操作简单；
9、安装方便：由于本机设计的独特性，只需将该设备的光电传感器安装在电梯轿厢顶部原有传感器组的位置，主机放置在轿厢顶部即可；
10、脱机调试设置参数：使用配送的软件，在办公室内只需连接摄像机、监视器，就能完成参数设置；无须现场调试，完全免维护；
11、可安装在任何品牌的电梯上；
12、可根据需要设置夹层和跳层，确保显示正确；
13、系统升级功能，软件改动无需返厂，客户即可进行升级操作。
1.3 解决电梯监控中3个关键问题
1、电梯内液晶屏损坏或残缺，无法知道电梯楼层位置；
2、液晶屏安装位置过高或过低,摄像机无法兼顾；
3、刻意遮挡摄像机，无法看到电梯内情况。
1.4 支持的网络摄像机品牌
海康威视、中维世纪、浙江大华、天地伟业 、美科博电、上海皓维、星网锐捷 、深圳波粒、巨峰 、奇盾、雄迈(模组)、天视通(模组)、尤思科、悠洛克等。
1.5 物品清单
1、网络摄像机楼层显示器一台；
2、 12V电源适配器一个；
3、 电梯专用传感器一个；
4、 串口升级线一条；
5、 光盘一张。
1.6 技术参数
|
主机尺寸 |
长*宽*高 130mm*120mm*30mm |
|
叠加器电源电压 |
DC12V |
|
功 耗 |
<5W |
|
环境温度 |
-40℃- 85℃ |
|
相对湿度 |
< 90% |
|
显示楼层 |
地下9到地上99层 |
|
字符显示位置 |
根据摄像头型号不同有所不同 |
|
传感器工作方式 |
光电式 |
|
传感器响应速度 |
1毫秒 |
|
传感器工作电压 |
DC12V |
|
传感器功耗 |
<0.5W |
|
网络接口 |
10M/100M自适应 |

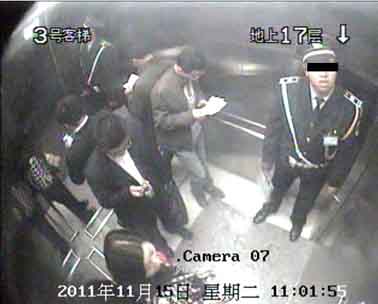

叠加效果图：
有需要网络电梯楼层显示器欢迎咨询我哦。
