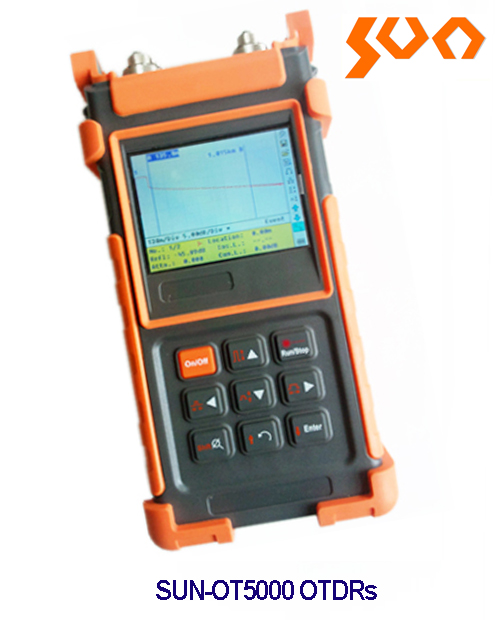

点击图片查看原图SUN-OT5000系列掌上型光时域反射仪功能齐全，全面满足单模(1310nm/1550nm)、多模(850/1300nm)等光纤测试应用需求，支持平均/实时双测量模式；SUN-OT5000系列掌上型光时域反射仪多功能背包亦充分考虑到了野外作业和实验室测试的操作方便，可充分满足不同用户和各种现场测试需求，使其成为目前发展迅速的农话网、城域网和 FTTx 光纤施工、认证、例检、抢修和维护中的工具。
开机启动时间小于5秒
从开启电源到进入界面并启动测试只需要不到 5 秒的时间，用户无需等待。
OTDR TraceManager仿真软件
基于Windows PC 机的软件可以在 PC 机上对测试迹线进行分析/编辑，也可根据使用者需求生成不同形式的测试报告。
产品特点
- 理想的LAN/WAN/FTTx 认证和故障解决工具
- 全面光纤测试应用
- 可识别分路器和光纤末端
- FTTx在线测试，可穿通64路以上分路器测试
- 型号S16C/N和S20C/X（1625nm波长带滤波器）
- 全面光纤测试应用：
单模：1310/1490/1550/1625nm（带滤波器），45dB；
多模：850/1300nm，18/22dB - 高效人机界面，掌上型轻量化设计（仅重1kg）
- 配置650nm可见光源
- 快速启动<5 秒
- 独特的热键设计：按键操作集成热键功能，快捷定位及分析事件点
- USB/RS232数据接口
- 1000条迹线存储
- Bellcore文件格式（.sor）
- TraceManager软件：轻松实现批量编辑、打印及单页多迹线打印功能
- 优化的供电设计：内置NiMH充电电池一次充电可支持8小时测量
- 多语言支持：中/英/德/法/俄/西/葡/韩/越
- 防尘、防震设计（通过2米跌落试验）
技术指标:
|
型 号(1) |
波长 (±20nm) |
动态范围 (dB)(2) |
事件盲区(m) |
衰减盲区(m) |
|
SUN-OT5000-MA |
850/1300 |
21/24dB |
1.8 |
8 |
|
SUN-OT5000-S2A |
1310/1550 |
28/26dB |
1.8 |
8/10 |
|
SUN-OT5000-S2B |
1310/1550 |
34/32dB |
1.8 |
8/10 |
|
SUN-OT5000-S2C |
1310/1550 |
38/37dB |
2.5 |
14 |
|
SUN-OT5000-S2D |
1310/1550 |
45/43dB |
2.5 |
14 |
|
SUN-OT5000-S3A |
1310/1490/1550 |
38/37/37dB |
2.5 |
14 |
|
SUN-OT5000-S3B |
1310/1550/1625 |
38/37/37dB |
1.5 |
10 |
|
SUN-OT5000-S3C |
1310/1550/1650 |
38/37/37dB |
1.5 |
10 |
|
测试范围 (Km)(3) |
0.1，0.3，0.5，1.3，2.5，5，10@850nm; |
|||
|
0.1，0.3，0.5，1.3，2.5，5，10，20，40，80@1300nm; |
||||
|
0.3，1.3，2.5，5，10，20，40，80，120，160，240@ 其它 |
||||
|
脉宽(4) |
12ns, 30ns, 100ns, 275ns, 1µs@850nm; |
|||
|
12ns, 30ns, 100ns, 275ns, 1µs, 2.5µs@1300nm |
||||
|
5ns, 10ns, 12ns, 30ns, 100ns, 275ns, 300ns, 1µs, 2.5µs, 10µs, 20µs@其它 |
||||
|
测量时间 |
15s, 30s, 1min, 2min, 3min |
|||
|
测距精度 |
±(1 m + 5×10-5×距离+取样间距) |
|||
|
衰减测量精度(dB/dB) |
±0.05 |
|||
|
反射测量精度(dB) |
±4 |
|||
|
资料存储 |
1000条测试曲线 |
|||
|
通信接口 |
USB/RS232 |
|||
|
光界面 |
FC/PC (可互换SC, ST) |
|||
|
供电方式 |
双路供电：NiMH充电电池/ AC适配器 |
|||
|
电池工作时间 |
一次充电后：连续操作≥8小时; 待机时间≥20小时 |
|||
|
工作温度(℃) |
0~50 |
|||
|
保存温度(℃) |
-20 ~ 70 |
|||
|
相对湿度 |
0~95% (无结露) |
|||
|
重 量(kg) |
1 |
|||
|
体积 (长×宽×厚)(mm) |
220×110×70 |
|||
注释:
(1) 技术指标描述了用典型PC型连接器测量时仪器的保证性能。不考虑由于光纤折射率导致的不确定度；
(2) 动态范围是在脉冲宽度、平均时间3分钟条件下测得；
(3) 距离范围中160Km档和240Km档只对本仪表的B、C、D型有效；120Km档只对本仪表的A型有效；
(4) 脉宽中5ns、10ns、300ns、10μs档和20μs档只对本仪表的B、C、D型有效；12ns和275ns档只对本仪表的A型有效；
(5) 盲区测量条件：反射事件在0.6Km处，反射强度<-45dB，事件盲区用10ns脉宽进行测量 (A型用12ns测量)，衰减盲区用30ns脉宽进行测量。
标准配置：
主机、FC/PC 激光连接器、充电电池、TraceManager 软件光盘、数据传输线（RS232/USB）、AC 适配
器、便携软包、保修卡、校准证书、快速操作手册。
