进口电动二通阀由温度传感器，比例积分温度控制器和电动调节阀组成送风温度控制系统，安装在送风管道的温度传感器，把检测到的温度信号传送至温度控制器，由温度控制器将温度传感器的检测值与设定值不断比较，同时不断地输出信号，控制电动调节阀的开度连接可调，最终使温度传感器测量的环境温度保持在设定的温度范围内。

　　　进口电动二通阀由温度传感器TE-1，比例积分温度控制器TC一1和电动调节阀TV一1组成送风温度控制系统，安装在送风管道的TE一1，把检测到的温度信号传送至TC一1，由TC一1将TE一1的检测值与设定值不断比较，同时不断地输出信号，控制TV一1的开度连接可调，最终使TE一1测量的环境温度保持在设定的温度范围内。

　　空气压差开关DPS一1是用来检测过滤网的透气情况，过滤网越脏，透气率越低，其两侧的压力差越大。当压力差超过DPS一1的设定值时，微动开关运作，发出报警信号。

　　当盘管后的温度低于某限值时，低温保护开关TS一1切断送风机的电源，从而使新风风阀关闭，防止盘管内的水结冰，涨裂盘管。

　　1.用于控制冷水或热水空调系统管道的开启或关闭，达到控制室温之目的。

　　2.驱动器由单项磁滞同步马达驱动，阀门弹簧复位，阀门不工作时处于常闭状态，当需要工作时，由温控器提供一个开启信号，使电动阀接通交流电源而动作。

　　3..开启阀门，冷冻水或热水进入风机盘管，为房间提供冷气或暖气，当室温达到温控器设定值时，温控器令电动阀断电，复位弹簧使阀门关闭，从而截断进入风机盘管的水流，通过阀门关闭和开启，使室温始终保持在温控设定的温度范围内。

　　4.TEK系列电动阀的驱动器与阀门采用螺纹连接方式，可在阀门安装之后，再安装驱动器。现场装配，接线灵活、方便。驱动器之平面设计可以贴近墙面安装，占用空间小，产品可靠耐用，工作噪音低，并能在隐蔽式风机盘管装置内常出现的高温高湿环境可靠工作。

　　执行器选用铸铝支架及塑料外壳，体积小、重量轻

　　★选用永磁同步电机，并带有磁滞离合机构，具有可靠的自我保护功能

　　★适合多种控制信号：增量（浮点）、电压（0～10V）、电流（4～20mA）

　　★具有0～10V或4～20mA反馈信号（选配）

　　★传动齿轮采用金属齿轮，大大提高了驱动器的使用寿命

　　★功耗低、输出力大、噪音小

　　★阀体有铸铜、铸铁、铸钢、不锈钢多种材质可供选择，以适合不同工作介质及温度的要求

　　★阀体有螺纹连接和法兰连接两种，安装方便，其构造符合IEC国际标准

　　★阀体结构形式有两通阀（单座）、两通平衡阀（平衡式）、三通合流和三通分流阀

进口电动二通阀工作原理：

　　本系统适用于空调系统的空气处理机组夏季温度控制。

　　由温度传感器TE-1，比例积分温度控制器TC-1和电动两通阀TV-1组成送风温度控制系统，安装在回风管道的TE-1把检测到的温度信号传送至TC-1，由TC-1将TE-1检测值与设定值不断比较，同时不断地输出信号，控制TV-1的开度连续可调，使回风温度保持在需要的范围。

　　安装在新风入口的常闭开关式电动阀与机组的风机连锁，当风机开动，新风风阀全开；当风机关停进风阀/水阀全关，R是连锁用的中间继电器。

　　空气压差开关DPS-1是用来检测过滤网的透气情况，过滤网越脏，透气率越低，其两侧的压力差越大。当压力差超过DPS-1的设定值时，微动开关动作，发出报警信号。

进口电动二通阀-调试：

切断有关电源并必须由专业技术人员进行安装。

水流方向必须按照阀体上指示得方向相同。

阀体须位于盘管接水盘上方，以保证出现滴水时落入接水盘中。

阀体及驱动器必须安装于垂直方向±60℃范围内，其上方应至少有30mm空间用于拆装。与周围管道、设备、建筑物必须保持足够的维修操作空间，必须安装在维修人员通过检修孔能触及到的地方。

阀体安装完毕并与管路通过试压后才可安装驱动器。

若驱动器已经装到阀体上，那么在安装调试过程中绝对不能对驱动器施力，否则会损坏驱动器。

　　安装完毕并检查正确无误后，通电调试。至少应观察驱动器的三个完整运行周期，确定所有部件正确为止。

　　经过无水调试合格后，再进行通水测试。系统上下水的压差必须严格控制在0.15MPa以内，以保证电动二通阀对水流开关的有效性.

进口电动二通阀的操作及注意事项：

　　马达罩壳防止滴水渗入。当阀装于水平管道时，安装位置与垂直平面夹角不超过85°，如图2所示。当阀门装在垂直管道上时，马达罩壳必须防止滴水渗入。

　　拨动手动操作杆时应缓慢移动，当手动杆沿箭头指向慢慢移动并按进缺口内卡住，阀门处于常开关态，每当电流首次通过电动阀时，手动杆会再设定至自动位置。

进口电动二通阀安装须知：

　　常闭二通阀和混合三通阀的安装如图形3、4所示。对于高层建筑物，应在底层支管上采用减压阀。安装阀体时，应注意阀体的箭头指向，若带有辅助开关，其接线如图6所示。

进口电动二通阀注意事项：

维修和保养

　　1、若阀门在泄漏，应将流体排尽或将其从系统中隔离。

　　2、检查是否需要更换阀芯组件。

　　3、若驱动器不工作或连续不断的上下走动，应更换整个驱动器。

注意事项

　　1、安装、维修和保养之前必须先将电源切断。

　　2、换阀体或阀芯时必须先切断流体，打开风盘排气阀以彻底卸压方可操作。

　　3、使用中若阀门在泄漏，必须立即将阀门从系统中隔离并排尽流体。

4、选择普通型驱动头，一个温控器只能配一个电动阀，否则造成的一切后果，厂家概不负责。

电动二通调节阀产品简介

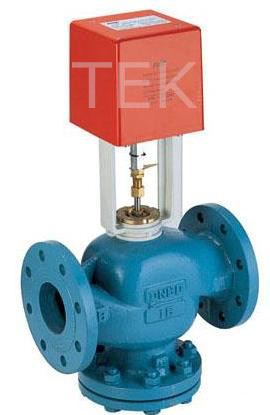

TEK-7000系列法兰铸铁阀门配以电子驱动控制装置后，能调节蒸汽或冷、热水的流量，广泛用于中央空调、采暖、水处理、工业加工行业等系统的流体控制。

规格型号及技术数据
