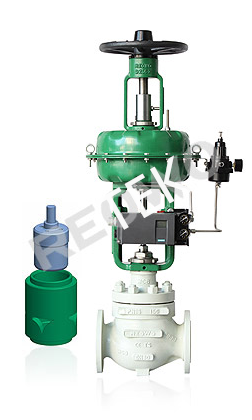

进口气动双座调节阀
产品型号：TEK
德国泰科阀门（国际）有限公司—中国总代理
Germany TEK Valves Ltd. - China distributor
进口气动薄膜双座调节阀的详细资料：
产品型号：TEK
产品名称：进口气动薄膜双座调节阀
产品特点：进口气动薄膜双座调节阀，阀体内有两个阀座，流体通过阀芯的上下密封面流出，不平衡力小，是一种平衡式结构，允许使用压差较大，适用于压差大，流量大，泄漏量要求不严格要求的场合，广泛应用于石油、化工 、制药、冶金、电站、等工业部门，控制气体、液体、蒸汽等介质。
进口气动双座调节阀主要零件材料:
|
本体材质为碳钢
|
本体材质为不锈钢
|
||||||||
|
1
|
阀体
|
WCB
|
LCB
|
WC9
|
1
|
阀体
|
CF8
|
CF8M
|
CF3M
|
|
2
|
阀座
|
304
|
304
|
304
|
2
|
阀座
|
304
|
316
|
316L
|
|
3
|
阀芯
|
304
|
304
|
304
|
3
|
阀芯
|
304
|
316
|
316L
|
|
4
|
导向套
|
304
|
304
|
304
|
4
|
导向套
|
304
|
316
|
316L
|
|
5
|
阀盖
|
WCB
|
LCB
|
WC9
|
5
|
阀盖
|
CF8
|
CF8M
|
CF3M
|
|
6
|
阀杆
|
304
|
304
|
304
|
6
|
阀杆
|
304
|
316
|
316L
|
|
7
|
填料
|
PTFE/柔性石墨
|
7
|
填料
|
PTFE/柔性石墨
|
||||
|
8
|
弹簧
|
65Mn
|
8
|
弹簧
|
65Mn
|
||||
|
9
|
螺母
|
304
|
304
|
304
|
9
|
螺母
|
304
|
316
|
316L
|
进口气动薄膜双座调节阀阀体：
阀体形式：直通双座铸造球型阀公称通径：25~300mm 公称压力：PN1.6 4.0 6.4MPa连接形式：法兰式按JB78-59 JB79-59材 料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
进口气动薄膜双座调节阀上阀盖：
常 温 型：-20℃~+200℃散 热 型：-40℃~+450℃压盖形式：螺栓压紧式填 料:V型聚四氟乙烯填料、柔性石墨、不锈钢波纹管。
进口气动薄膜双座调节阀阀内组件：
阀芯型式：双导向双座柱塞型阀芯
流量特性：线性特性、等百分比特性或快开特性
材 料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
进口气动双座调节阀 主要技术参数
|
公称通径DN（mm）
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
|
额定流量
系数KV |
直线
|
7.6
|
12.1
|
19.4
|
30.3
|
48.3
|
75.9
|
121
|
194
|
302
|
484
|
759
|
|
等百分比
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69.3
|
110
|
176
|
275
|
440
|
693
|
|
|
执行机构
型号 |
正作用
|
TEK-22
|
TEK-23
|
TEK-34
|
TEK-45
|
|||||||
|
反作用
|
TEK-22
|
TEK-23
|
TEK-34
|
TEK-45
|
||||||||
|
额定行程L（mm）
|
16
|
25
|
40
|
60
|
||||||||
|
膜片有效面积Ae（cm2）
|
280
|
400
|
600
|
1000
|
||||||||
|
公称压力PN（MPa）
|
1.6 2.5 4.0 6.4
|
|||||||||||
|
固有流量特性
|
直线 等百分比
|
|||||||||||
|
固有可调比R
|
50：1
|
|||||||||||
|
信号范围Pr（KPa）
|
20-60、20-100、40-200、60-100、80-240
|
|||||||||||
|
气源压力Ps（MPa）
|
0.14、0.25、0.28、0.40
|
|||||||||||
进口气动双座调节阀 主要性能指标
|
序号
|
项 目
|
标准型调节阀
|
散热、低温型调节阀
|
||||
|
不带定位器
|
带定位器
|
不带定位器
|
带定位器
|
||||
|
1
|
基本误差＜（%）
|
±5
|
±1
|
±15
|
±4
|
||
|
2
|
回差＜（%）
|
3
|
1
|
10
|
3
|
||
|
3
|
死区＜（%）
|
3
|
0.4
|
8
|
1
|
||
|
4
|
始终点偏差
＜（%） |
气开
|
始点
|
±2.5
|
±1
|
±6
|
±2.5
|
|
终点
|
±5
|
±15
|
|||||
|
气关
|
始点
|
±5
|
±15
|
||||
|
终点
|
±2.5
|
±6
|
|||||
|
5
|
±2.5
|
+2.5
|
+6
|
+2.5
|
|||
进口气动薄膜双座调节阀执行机构：
型 式：多弹簧式薄膜执行机构膜片材料：丁晴橡胶夹增强涤纶织物弹簧范围：0.02~0. 1、0.04~0.20MPa供气压力：0.14 0.16 0.28MPa气源接头：M10×1环境温度：-30~+70℃
进口气动薄膜双座调节阀阀作用型式：
气——关式或气——开式
附 件：定位器，手轮机构
性 能：（带定位器）
泄 漏 量：小于额定流量系数Kv的0.5%
基本 误差：±1.5%回 差：1.5%死 区：0.6%
始终点偏差：±1.5%
可 调 范围：30:1
