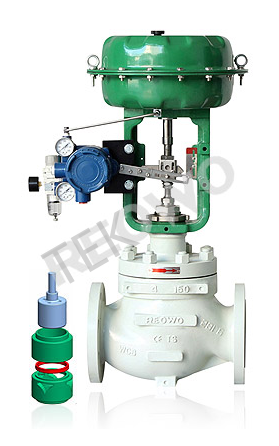

进口气动套筒调节阀
技术参数
德国泰科阀门（国际）有限公司—中国总代理
Germany TEK Valves Ltd. - China distributor
进口气动薄膜套筒调节阀概述：
进口气动薄膜套筒调节阀是一种压力平衡调节阀。配用多弹簧执行机构，总体机构紧凑、重量轻、稳定性好。流体通道呈S流线型、压降损失小，允许压差大，噪音小，流通能力大。
广泛应用于精确控制气体、流体等介质工艺参数如压力、流量、温度、液位保持在给定值。特别适用于允许流量大、压差大，泄漏量要求不高的场合。本系列产品有标准型和调节切断型、波纹管密封型、夹套保温型等多种品种。
产品公称压力等级有PN10、16、40、64；
阀体口径范围DN20~200。
适用流体温度由-200℃~+560℃，其范围内多种档次。
泄漏量标准有IV 级或VI级。流量特性为线性或等百分比。
技术参数
|
进口气动套筒调节阀 技术参数
|
||||||||||||||
|
公称通径(DN)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
|
阀座直径(dn)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
|
额定流量系数(KV)
|
直线
|
10
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
630
|
1000
|
1600
|
|
等百分
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
155
|
250
|
370
|
580
|
900
|
1300
|
|
|
允许压差(MPa)
|
6.4
|
6.4
|
5.2
|
5.2
|
4.6
|
4.6
|
3.7
|
3.7
|
3.5
|
3.1
|
3.1
|
2.6
|
2.2
|
|
|
公称压力(MPa)
|
1.6、2.5、4.0、6.4、10.0
|
|||||||||||||
|
额定行程(mm)
|
16
|
25
|
40
|
60
|
100
|
|||||||||
|
配用执行器型号
|
TEK/B-22
|
TEK/B-23
|
TEK/B-34
|
TEK/B-45
|
TEK/B-56
|
|||||||||
|
阀盖形式
|
标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃)
|
|||||||||||||
|
压盖形式
|
螺栓压紧式
|
|||||||||||||
|
密封填料
|
V型聚四氟乙烯填料、V型柔性石墨填料
|
|||||||||||||
|
阀芯形式
|
平衡式阀芯(套筒导向)
|
|||||||||||||
|
流量特性
|
直线性、等百分比
|
|||||||||||||
进口气动薄膜套筒调节阀产品特点：
采用平衡式阀芯结构，轴向平衡力小，允许压差，稳定性好。套筒互换性强，拆装方便，容易维修。全金属阀芯结构适用多种工作场合，达到IV级泄漏标准，TEK型软密封结构阀芯达到VI级泄漏标准，TEK进口气动薄膜套筒调节阀型软密封结构阀芯达到VI级泄漏标准。阀体按流体力学原理设计成等截面低流组流道，可调范围大，固有可调比为50，额定流量系数增大30%。执行机构采用多弹簧结构，高度减少30%、重量减轻30%。进口波纹管密封型调节阀，对移动的阀杆形成了完全密封，堵绝流体外漏。带有保温夹套，用于流体冷却后易结晶、凝固造成堵塞的场合。
执行机构
|
进口气动套筒调节阀 执行机构
|
|||||
|
配置执行器类别
|
TEK/B多弹簧簿膜执行机构
|
||||
|
执行器型号
|
TEK/B-22
|
TEK/B-23
|
TEK/B-34
|
TEK/B-45
|
TEK/B-56
|
|
有效面积(cm2)
|
350
|
350
|
560
|
900
|
1400
|
|
行程(mm)
|
10、16
|
24
|
40
|
40、60
|
100
|
|
弹簧范围(KPa)
|
20～100(标准)、20-60、60-100、40-200、80-240
|
||||
|
膜片材料
|
丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
|
||||
|
供气压力
|
140～400KPa
|
||||
|
气源接口
|
RC1/4"
|
||||
|
环境温度
|
-30～+70℃
|
||||
|
可配附件
|
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
|
||||
|
作用形式
|
气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC)
|
||||
进口气动薄膜套筒调节阀零件材料：
阀体、阀盖：HT200，ZG230-450，ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti，
司太莱合金堆焊软密封阀芯：增强聚四氟乙烯
填 料：聚四氟乙烯，柔性石墨
波 纹 管：1Cr18Ni9Ti
填 片：橡胶石棉板、10#、1Cr18Ni9Ti
石棉缠绕垫片膜 盖：A3
波 纹 膜 片：丁晴橡胶夹增强涤纶织物
弹 簧：60SIMN
阀杆、推杆：2Cr13、1Cr18Ni9Ti
衬 套：2Cr13
性能指标
|
进口气动套筒调节阀 性能指标
|
||||
|
项目
|
不带定位器
|
带定位器
|
||
|
基本误差%
|
±5.0
|
±1.0
|
||
|
回差%
|
3.0
|
1.0
|
||
|
死区%
|
3.0
|
0.4
|
||
|
始终点偏差%
|
气开
|
始点
|
±2.5
|
±1.0
|
|
始点
|
±5.0
|
±1.0
|
||
|
气关
|
始点
|
±5.0
|
±1.0
|
|
|
终点
|
±2.5
|
±1.0
|
||
|
额定行程偏差%
|
≤2.5
|
|||
|
泄露量L/h
|
0.01%×阀额定容量
|
|||
|
可调范围R
|
30：1
|
|||
进口气动套筒调节阀，特别适用于泄露量要求不高、阀前后压差较大的场合，具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确、维护方便等优点，采用双密封结构，由多弹簧气动薄膜执行机构和低流阻精小型套筒调节阀阀体组成，多弹簧执行机构高度低、重量轻、装备简便。
工作温度t（℃）
常温型：-20~200、-40~240、-60~250
散热型：-40~450、-60~450
高温型：300~560
低温型：-60~-100、-100~-200、-200~-250
本产业性能指标贯彻GB/T4213-92标准
