1 光纤配线架的作用
光纤配线架是光传输系统中一个重要的配套设备，它主要用于光缆终端的光纤熔接、光连接器安装、光路的调接、多余尾纤的存储及光缆的保护等，它对于光纤通信网络安全运行和灵活使用有着重要的作用。过去10多年里，光通信建设中使用的光缆通常为几芯至几十芯，光纤配线架的容量一般都在100芯以下，这些光纤配线架越来越表现出尾纤存储容量较小、调配连接操作不便、功能较少、结构简单等缺点。现在光通信已经在长途干线和本地网中继传输中得到广泛应用，光纤化也已成为接入网的发展方向。各地在新的光纤网建设中，都尽量选用大芯数光缆，这样就对光纤配线架的容量、功能和结构等提出了更高的要求。
2 光纤配线架的特点
近年来，在光通信建设的实际工作中，通过对几种产品的使用比较，我们认为光纤配线架的选型应重点考虑以下几个方面。
（1）纤芯容量
一个光纤配线架应该能使局内的最大芯数的光缆完整上架，在可能的情况下，可将相互联系比较多的几条光缆上在一个架中，以方便光路调配。同时配线架容量应与通用光缆芯数系列相对应，这样在使用时可减少或避免由于搭配不当而造成光纤配线架容量浪费。
（2）功能种类
光纤配线架作为光缆线路的终端设备应具有4项基本功能。
①固定功能 光缆进入机架后，对其外护套和加强芯要进行机械固定，加装地线保护部件，进行端头保护处理，并对光纤进行分组和保护。
②容接功能 光缆中引出的光纤与尾缆熔接后，将多余的光纤进行盘绕储存，并对熔接接头进行保护。
③调配功能 将尾缆上连带的连接器插接到适配器上，与适配器另一侧的光连接器实现光路对接。适配器与连接器应能够灵活插、拔；光路可进行自由调配和测试。
④存储功能 为机架之间各种交叉连接的光连接线提供存储，使它们能够规则整齐地放置。光纤配线架内应有适当的空间和方式，使这部分光连接线走线清晰，调整方便，并能满足最小弯曲半径的要求。
随着光纤网络的发展，光纤配线架现有的功能已不能满足许多新的要求。有些厂家将一些光纤网络部件如分光器、波分复用器和光开关等直接加装到光纤配线架上。这样，既使这些部件方便地应用到网络中，又给光纤配线架增加了功能和灵活性。光纤配线架主要分为：8口光纤配线架、12口光纤配线架、24口光纤配线架、48口光纤配线架
|
产品概述：

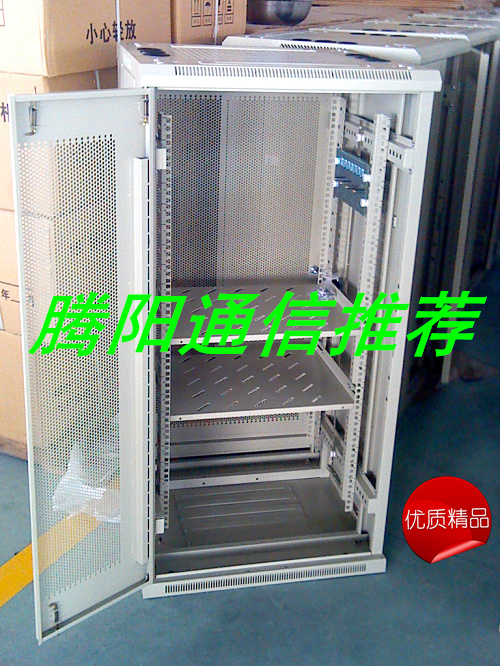

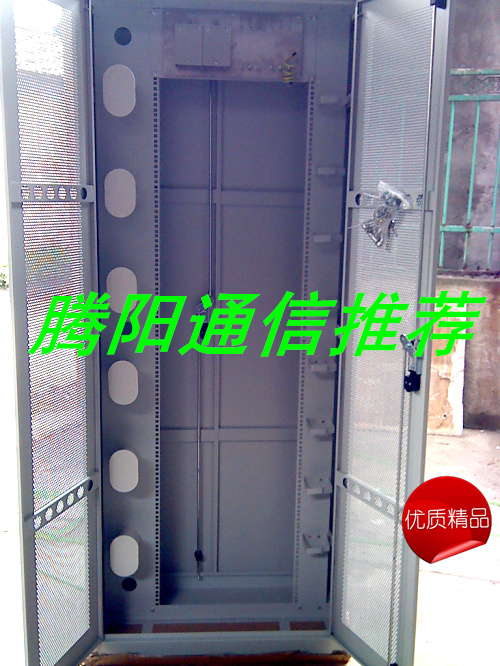

光纤配线架适用于外线光缆与光通信设备的连接，是具有光缆的固定、分纤缓冲、熔接、接地保护以及光纤的分配、组合、调度等功能的现代通信设备。
产品特性：
· C型光纤配线架适用于熔配分开单元结构，机架可拆卸，易并架，可用于超大容量的光纤通信工程中。
· 机架外型美观，结构紧凑，容量大，密度高，适用于带状光缆和普通光缆。
· 合理的绕线走线结构，使走线非常清晰简洁，非常方便。
· 单元体门板可·-转拆卸，以及整个面板正面可以90度摇开，方便光纤的安装维护。
· 有24芯、48芯、72芯、96芯四种规格的配线单元供用户选择。
· 安装好的适配器倾斜角为40℃，避免弧光直射入眼，同时可以保证光纤曲率半径不小于40mm。
· 机架具备安全可靠的接地保护装置。
技术特性:
· 机架高压防护地与机架间绝缘：绝缘电阻＞20000MΩ/500V(DC)
· 机箱高压防护接地与机箱间耐压：＞15000V(DC)1分钟无击穿、无飞弧现象。
工作环境:
· 工作温度: -40℃～+85℃
· 相对湿度：≤85%(+30℃)
· 大气压力：70～106Kpa早期的光传输系统由于光纤的光损耗较大，活动连接器的加工精度也不够，故通常采用光缆直接终端法。具体方法是将线路侧的光纤与光端机来的尾巴光纤在终端盒内作固定连接。
随着光器件工艺的提高，同时考虑机房布局及调度的方便，目前都采用ＯＤＦ架终端方法，即原本进入光端机的尾巴光纤先进到ＯＤＦ架，然后通过一双插头的连接纤（又称跳线）将ＯＤＦ架和光端机相连接。在此终端方式中，尾巴光纤进ＯＤＦ架的这一部分由光缆专业施工人员布放，工艺规范，且路径较短，所以这一部分在以后的运行中故障通常很少。而出现问题最多的是ＯＤＦ架和光端机间的跳线部分，跳线一般由机务人员布放，如果布放环境复杂，布放中不注意规范，常常会使所布放的跳线留下隐患，故需要注意以下几点。
（1） 避免跳线在走线中出现直角，特别是不应用塑料带将跳线扎成为直角，否则光纤因长期受应力影响而可能出现断裂，并引起光损耗不断增大。跳线在拐弯时应走曲线，且弯曲半径应≥40ｍｍ，布放中要保证跳线不受力、不受压，以避免跳线长期的应力疲劳。
（2） 避免跳线插头和转接器（又称法兰盘）在连接中出现藕合不紧的情况，如果插头插入不好或者只插入一部分，一般会引起10～20ｄＢ的光衰耗，使跳线的插入损耗大大增加，引起光通信系统的传输特性劣化。特别是在中继距离较长或者光端机光发送功率低的情况下，光通信系统的不稳定性将表现得尤为明显。
（3） 有些安装在农村地区用户端的光通信系统设备，因为环境较差易受鼠害的攻击，所以一方面要注意环境的治理，另一方面连接的跳线尽量由光通信系统设备的上方进入，避免跳线由地槽或地面进入设备。有些光通信系统如果用的是直接终端法，则终端盒最好挂在墙上而不要放在地槽下或地面上。
维护人员如对跳线的布放不加以注意，光通信系统在使用一段时间后会出现单个或瞬间的大误码，光通信系统将变得不稳定。此时光通信系统出现故障的表现形态不一，故障的原因不易判断，故障的部位不易查找，严重时光通信系统将出现中断。故规范操作，避免不规范行为是保证光通信系统稳定的重要条件。ODF是专为光纤通信机房设计的光纤配线设备。具有光缆固定和保护功能光缆终接功能、调线功能、以及光缆纤芯和尾纤保护功能。既可单独装配成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜/架内。构成综合配线架。该设备配置灵活、安装使用简单、容易维护、便于管理、是光纤通信光缆网络终端，或中继点实现排纤、跳纤光缆熔接及接入必不可少的设备之。
|
|
|
