点击图片查看原图
|

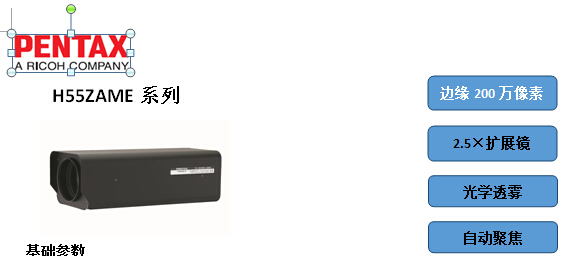

型号Model No. |
H55ZAME系列 |
|
|
规格Format Size |
1/1.8″ |
|
|
接口Mount |
C |
|
|
焦距Focal Length |
12mm～700mm（30.5mm～1680mm） |
|
|
增倍镜Extender（可选） |
2.5× |
|
|
最大口径比Max. Aperture Ratio |
1:4.0 |
|
|
光圈范围Iris Range |
F4.0～F360 |
|
|
最小物距Min. Object Distance |
7m |
|
|
光圈驱动Aperture mode |
DC/Video |
|
|
水平视角 Angle of View (Horizontal) |
1/3″ |
23.0°～ 0.4°（9.0°～ 0.2°） |
|
1/1.8″ |
31.1°～ 0.6°（12.1°～ 0.2°） |
|
|
后焦距Back Focal Length |
80.933mm（46.908mm） |
|
|
法兰截距Flange Back Length |
17.526mm±0.05mm |
|
|
滤镜尺寸Filter Size |
Φ105mm，P=1mm |
|
|

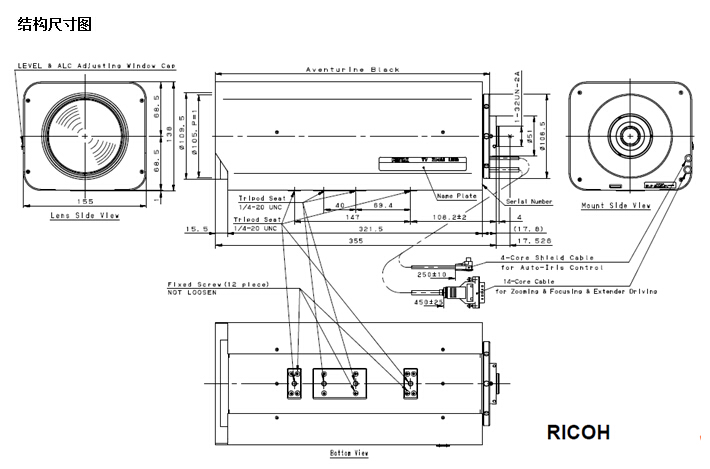

外形尺寸Dimension |
155mm(W)×138mm (H)× 355mm(D) |
|
|
重量Weight |
5630g |
|
|
分辨率Resolution |
2MP camera |
|
|
预置位Preset Function |
支持 |
|
|
透雾Haze Cut |
可选 |
|
|
自动聚焦Auto Focus |
可选 |
|
电气参数
|
视频驱动光圈镜头 Video drive iris lens |
电源Power supply |
DC8V-15V less 40mA |
|
视频信号Video signal |
V or VS |
|
|
灵敏度调节Sensitivity adjustment |
0.5V(p-p) – 1.0V(p-p) at V signal level |
|
|
光圈准确度Iris accuracy |
±20% at signal level |
|
|
直流驱动光圈镜头驱动镜头 DC drive iris lens Driving voltage |
全开 Close to Open |
+4V or less |
|
关闭 Open to Close |
Over 0.5V (by spring) |
|
|
聚焦变倍操作电压 Operation voltage of zoom and focus montors |
DC±6V – ±12V |
|
|
操作温度Operating temperature range |
-10°C - +50°C |
|
|
抗震测试Seismic test |
震动波形 正弦波 全振幅 0.7mm 震动频率 10Hz～50Hz 扫描时间 3分钟 震动时间 三维方向震动各120分钟、共360分钟 |
|

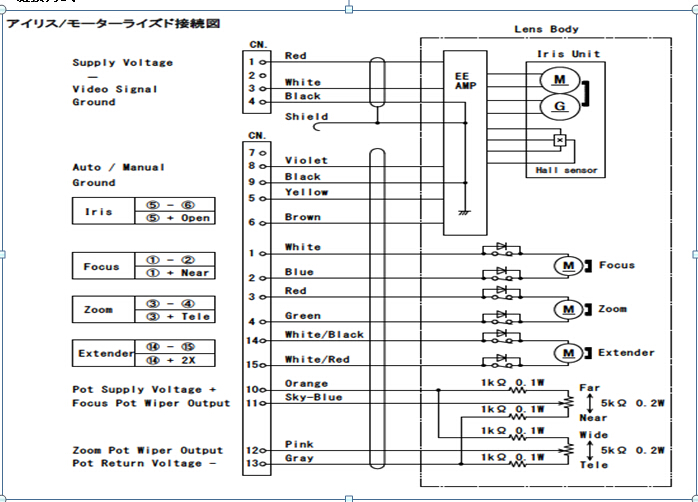

链接方式

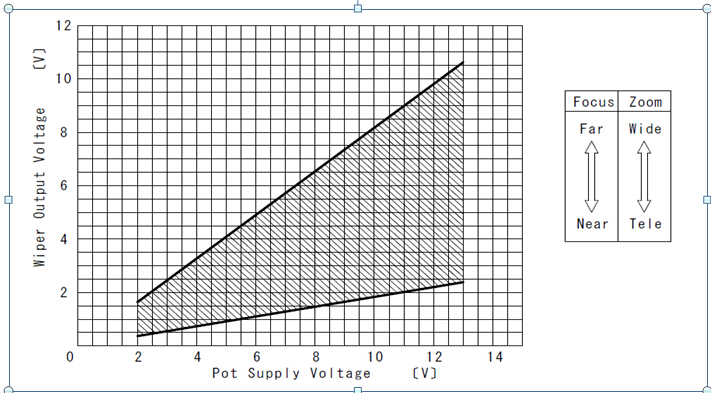

预置位电压输入和输出反馈参数曲线
