尺寸：420*350*110

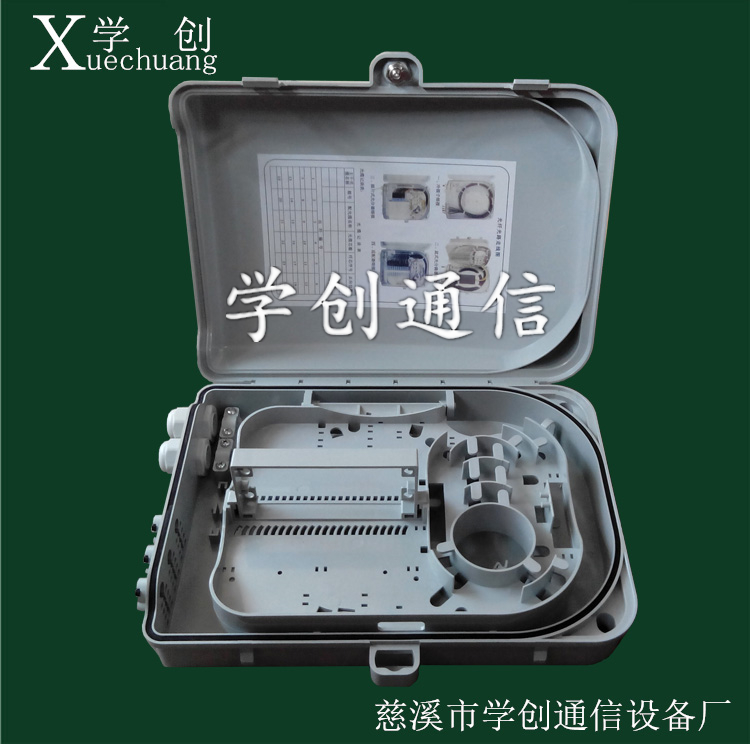

一、光分路箱（光纤分线箱）适合于楼道壁挂式安装；箱体采用优质冷轧钢板，SMC，塑料制造；箱体设计轻巧灵便，特别适用于PON技术无源光分配网大楼的使用；适用于SC，FC适配器的安装与使用；可安装各种分光比的PLC光分路器。
二、产品的构造 每一个跳接型挂壁式光分纤箱是由箱体、熔接盘、适配器安装模块及光分路器固定模块四部分组成。a)、箱体 箱体由优质钢板制作，结构合理且坚固耐用，采用静电喷塑防腐；光缆引入口由双孔进入，配置螺旋接头可固定光缆，可调配多余光纤的引出，并配置接地防护板加强芯固定。b)、熔接盘 位于箱体内部，采用平面操作设计，安全可靠，每盘可收容12芯，光纤芯线并可收容保护余留光纤以免受损；且余留光纤盘放的曲率半径不小于30mm。c)、适配器安装模块 固定适配器用，活动连接器可直接拔插。d)光分路器固定模块 光分路器可直接放入固定模块内即可。
室外用SMC抱杆式光分路箱/塑料合金光纤分线箱
室内外冷扎板光分路箱/楼道多媒体分线箱/光纤分线盒
一分16光分路箱/一分32光分路器箱/光纤分线箱
SMC光分路器箱/ABS光分路器箱/冷扎板光分路器箱/塑料合金光分路器箱
塑料插片式光分路器箱一分16和1分32，抱杆式1分16ABS光分路器箱，ABS塑料分纤箱分线箱光分路器箱，16芯32芯ABS插片式光分路器箱，
塑料12芯16芯微型光分路器配线箱，ABS壁挂式插片光分路器箱,
ABS抱箍式光分路器箱，塑料抱杆式1分16一分32光分路器箱。
1分16抱箍式光分路器箱塑料合金材质，一分16/32光纤分纤箱ABS塑料合金。
室外ABS壁挂式或抱箍光分路器楼道箱应用于FTTH接入系统中的终端接入环节中
特点及结构说明:
1:箱体采用ABS合金材料制作,使用寿命达到20年以上.
2:双层结构的设计,上层为光分器配线层,下层为光纤熔接层.
应用范围为FTTH的终端光分器用户接入设备，实现光纤的熔接、分配调度、光分器的配接、用户端皮纤的接入和分配，实现端接主干光缆与配线皮纤光缆的配接，放置光分路器的功能。本标准对GPX41-XS系列室外光分器配线箱中的分光、熔纤、配线各种性能、技术指标等方面提出了具体的要求。
