一段时间,为某工程配套,24(14入10出,都是普通开关量)点PLC的需用量很大。为了提高产品竞争力的降低成本,想到了用单片机取代PLC,因为程序都是一样的,且用量极大,用户也无须对程序进行大的调整,只是对个别工作参数进行设置,用单片机电路应该也能满足要求。

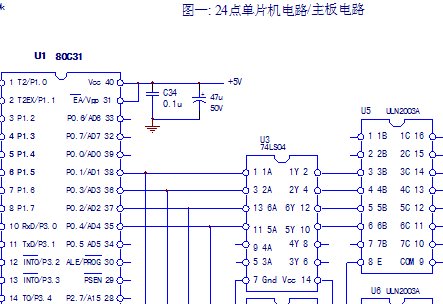

单片机硬件电路,以前我也没搞过,于是试着选用80C31塑封双列直插40引脚CPU,经计算,它的I/O口恰好能满足要求。采用X5045作为外挂存储器;因为都是直流开关量输入,采用14只光电耦合器,完成14路开关量信号的输入;输出电路,用74LS04反相器,将CPU信号反相后送入驱动器ULN03A,由其直接驱动继电器。
[
