阿尔法变频器A316J驱动电路的检修
- 安全检查:无病毒 无插件
- 文件类型:Word文档
- 文件大小:28K
- 推荐星级:1 星级
- 更新日期:2012-06-11 11:43
- 浏览次数:500
- 下载次数:4
|
|
|
|
详细介绍

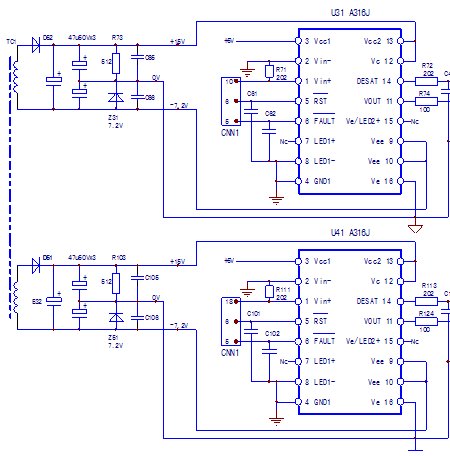

下图画出了阿尔法变频器U相上下臂IGBT的驱动电路,每相下臂IGBT的驱动电路其实是共用D51、E32直流电源的。驱动供电也由稳压电路分为+15V和-7.2V两路电源,以形成对IGBT供电的+15V激励电压回路和-7.2V的截止电压回路。驱动IC(A316J)的左侧引脚为输入侧电路,右侧引脚为输出侧电路。无论是脉冲信号还是OC故障信号,都由内部光耦合器电路相隔离。由PC929相比,因内部已有对OC信号的隔离,可省去外接光耦合器,并且脉冲信号、OC信号和故障复位信号可经控制端子CNN1直接与CPU脉冲输出引脚相连。在有的变频器电路中,仅是下三臂IGBT驱动电路采用A316J,上三管采用TLP250等。
[
