PLC与文本屏

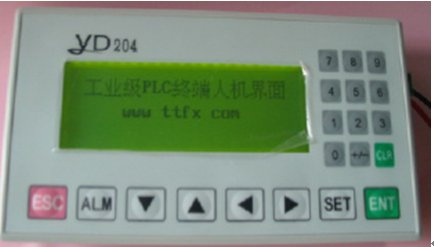

文本屏与触摸屏，又被称为图文控制器、图形操作终端和人机界面。文本屏的定义是否为偏重处理文字信息，而图形处理能力稍差？变频器的操作显示面板，可以与变频器的CPU主板进行双向通讯，既能将变频器的工作状态（运行或停机、运行电流、运行频率等），上传到屏面显示，也能通过按键对变频器进行起/停操作、故障复位和设置参数等，文本屏的作用与变频器操作显示面板的作用非常相近。文本屏所完成的基本任务有两个：一是上传来自PLC程序电路的某些信号，如输入、输出端子状态，如用于电机控制时，输出端子Y0的状态可以上传到文本屏，以指示灯状态的变化显示被控制电机设备的工作状态。某些寄存器内的数据，如压力仪表输入PLC的当前压力值，也由PLC上传至文本屏，进行当前压力值的“棒状或条状”的形象显示。此一功能可称之为监控功能；二是可通过面板按键向PLC发送一些开关量指令，如控制电机起停等。也可修改PLC中寄存器的值，如调整定时器的定时时间，计数器中的计数值等，此一功能则可称之为控制功能。
