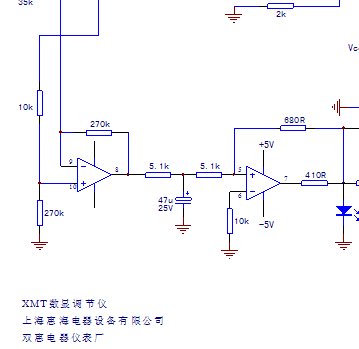

XMT数显温控调节仪整机电路图

本电路是以前测绘所得的温控仪表整机电路，供大家分享。
电路结构比较简单，IC供电采用两路正负5V电源，继电器供电由整流12V直接供给，未经稳压；
JT100热电阻传感器，将温度变化转化为电阻值变化，经运算放大器放大后分为两路：
一路经测量/设定转换开关送入数码显示屏，显示测量温度值；
一路送入后级迟滞电压比较器，再经同相放大器，三极管9013驱动控制继电器。
由继电器控制外接接触器，实现对加热器的通、断电控制，达到恒温控制要求。
数码显示屏，为一只200mV量程的电压表头，220R电阻为量程校准调节；
当测量/设定开关置于设定位置时，可由1.5k电位器设定温控点。
同时设定值也可在显示屏上显示，比较方便。
同时设定值也作为迟滞电压比较器的基准电压，输入IC的同相输入脚。
使加热控制动作点随设定值的高低而变。
