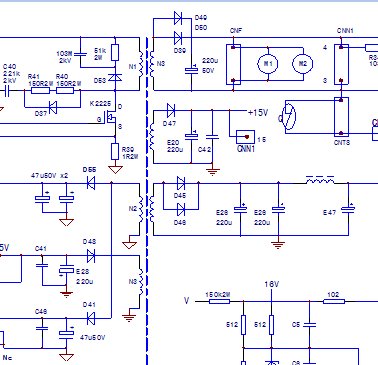

《阿尔法ALPHA2000 18.5kW变频器》开关电源电路图（图说）

开关电源的530V供电由CNPN端子引入，P端子一路经开关变压器主绕组加到开关管K2225的漏极，再经射极电流采样电阻到N端，构成开关电源的输入电源通路，一路由两只150kΩ2W电阻、LED1电源启动回路加到开关电源的振荡板（功能方框图，内含L3845P等附属元件，具体电路见驱动电路二图）的6脚，为开关电源的起振提供激励能量。电源起振工作后，由开关变压器的自供电绕组经整流滤波产生直流供电，输入振荡板6脚，作为内部振荡芯片的供电电源；振荡板5脚接供电N端，6、5脚为振荡板的供电脚；由开关管源极电流采样电阻R39上形成的电流采样信号，输入到振荡板的3脚，作为电流控制信号和电源停振保护信号，异常过流发生时，内部电路强制电源停振；PWM受控（脉冲占空比可变）脉冲由振荡板的4脚输出，与开关管的栅极相连，控制开关管的导通和截止，使开关变压器输入电能而储能，将电源输入的能量以电磁传输的方式，输送到次级负载电路。
