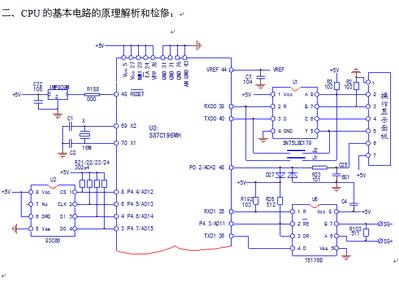

变频器CPU主板电路之二 CPU基本电路的检修

用于变频器控制的微控制器，又称之为“高性能微控制器”，应该是有针对性开发的专用的控制芯片。它起码要有六路PWM波形成和输出电路及端口，以输出驱动电路所需的六路逆变脉冲；应有A/D转换电路，有的还要有D/A转换电路，以适应对模拟输入、输出量的处理；要有高速脉冲信号的输入、输出口和串口发送、接收引脚，以处理各种数字信号和通讯指令；应内含程序存储器和数据存储器，以存放程序和原始数据及可改写的数据；当然还要有端口驱动器、各类缓冲器等其它电路，在此不予以赘述了。
