变频器的显示操作面板电路解析

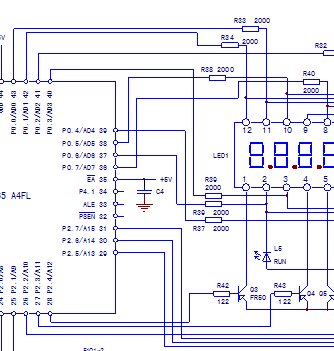

以前有网友问起过变频器操作面板电路的事，当时因手头没有相关电路，这事就放下了，相当于欠了一份账。最近维修变频器的时候，就留心测绘了几例操作显示面板的电路，现在发上来，也等于是还了旧账。哈哈。上图为正弦SINE 303-5R5G变频器的操作显示面板电路图。操作显示面板的显示部分，多数变频器都采用光电数码管，少数变频器是采用液晶显示屏的。操作显示面板电路的核心部件也为单片机，本电路采用44引脚，型号为W78E36的单片机芯片，处理由主板来的通讯信号及编码输出LED数码管驱动电流，按键输入信号，也是输入U2处理后，由U3通讯模块送入CPU主板。
