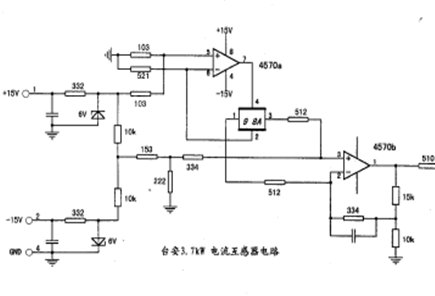

《富士、台安、东元变频器》电流互感器电路

变频器电路上应用的电流互感器，除早期极个别产品采用穿心式电感线圈绕制而的传统互感器外，在成熟电路中，常采用霍尔元件与前置电流检测电路做成的一体化密封式电流互感器（姑且称之为电子电流互感器吧），其中又分为标准型和非标准型，标准型采用市场上的专用成型产品。如10A/1V型电流互感器，回路中的每10A电流，产生1V的信号电压输出。非标准型，是变频器厂家自行设计与定做的，不能通用，损坏时一般是更换原厂家提供的同型号产品。当然有了较深的维修功夫，也可以用不同型号的电流互感器应急修复或改进后代换的。
