上电检测UC384x系列振荡芯片好坏的方法

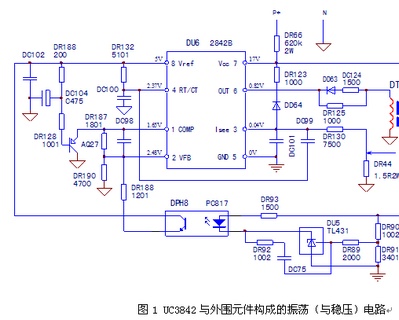

本例开关电源电路（以中达VFD-B型22kW实际电路为原型），根据电路结构特点，可以分为振荡与稳压控制电路、推动级和逆变输出级三部分，划分故障范围和维修。开关电源故障的检修难点和要点，是判断UC284x系列振荡芯片的工作状态，是处于正常还是非正常状态。将原电路中振荡和稳压电路重绘如下图1所示的振荡与稳压电路，所有采用UC284x系列振荡芯片的开关电源电路，都与此大致相近，由此电路的深入分析，可以找到掌握检修变频器开关电源电路的“金钥匙（规律）”。
