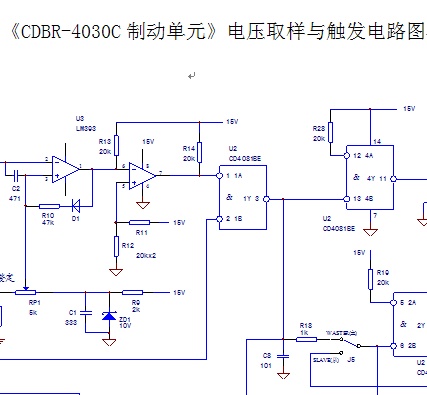

一例变频器制动单元电路及图解

因惯性或某种原因，导致负载电机的转速大于变频器的输出转速时，此时电机由“电动”状态进入“动电”状态，使电动机暂时变成了发电机。负载电机的反发电能量，又称为再生能量。
一些特殊机械，如矿用提升机、卷扬机、高速电梯等，当电动机减速、制动或者下放负载重物时（普通大惯性负荷，减速停车过程），因机械系统的位能和势能作用，会使变频器的实际转速有可能超过变频器的给定转速，电机绕组中的感生电流的相位超前于感生电压，出现了容性电流，而变频器逆变回路IGBT两端并联的二极管和直流回路的储能电容器，恰恰提供了这一容性电流的通路。电动机因有了容性励磁电流，进而产生励磁磁动势，电动机自励发电，向供电电源回馈能量。这是一个电动机将机械势能转变为电能回馈回电网的过程。
