霍尼韦尔楼宇自控产品应用手册

一、风机盘管温控器

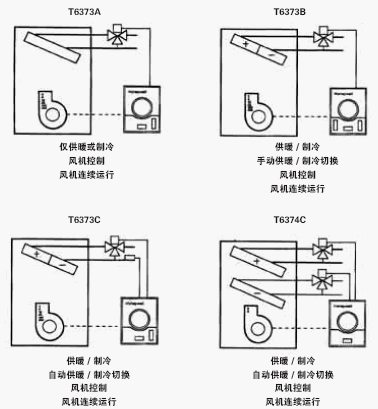

1 、 T6373 XE70系列风机盘管恒愠器 5
2 、 T6573/T6575 XE88,XE99,XE100系列数字式风机盘管恒温器  9
3 、 T7126 T-STAR系列大屏幕数字式风机盘管恒温器 16
4 、 Halo 系列T6800,T6861 数字式温控器…… 19
5 、 Q6371 三速风机开关…… 21
6 、 T675,T678,T4031,T6031低温毛细管恒温器… 23
二 、温控器
1、 TB7980/TB6980温度控制器……26
2、 T9275系列小型控制器…30
3 、 H49A,B,X/H69A湿度控制器……34
4、 R7428系列多回路温湿度控制器…38
5 、 XL50小型控制器… 42
6、 Excel 800系统…47
7、 L4064K风机高温断路报警器…… 53
8、 T6950/T6951/T6960/T6961 低温保护温控器… 54
9、 L4029高温断路报警器…… 55
三、 驱动执行器及连杆
1 、 Q5001阀门连杆… 56
2 、 M7284,M7294,M9184,M9194,Ⅳ调节马达…… 58
3 、 M6410C/L M7410C电动小线性阀门执行器… 64
4 、 M7410E电动小线性阀门执行器 65
5 、 ML6420电动阀门执行器 66
6 、 ML7420A电动阀门执行器 69
7 、 ML7421A.B电动阀门执行器…… 71
8 、 ML7425A电动阀门执行器 74
9 、 M6061A, L旋转阀门执行器 78
10 、 M6063A, L旋转阀门执行器…… 79
11、 M7061E旋转阀门执行器……80
12、 N05，N10系列5Nm，10Nm风门执行器…… 81
产品目录
- -
13、 N20，N34系列20Nm，34Nm风门执行器… 82
14、 S05, S10, S20系列5Nm，10Nm，20Nm弹簧复位风门执行器… 83
四 、控制阀门
1 、 V4043, V4044风机盘管电动阀 ( 弹簧复位 )… 84
2 、 VC系列二通及三通风机盘管电动阀…… 86
3 、 V5011P二通螺纹线性阀门PN16 91
4 、 V5013P三通螺纹线性阀门PN1696
5 、 V5011N, P, F, G二通螺纹线性阀门PN16…… 101
6 、 V5013N,P三通螺纹线性阀门PN16……102
7 、 V5211F高关断力二通螺纹线性阀门 PN16…… 103
8 、 V5328A法兰型二通线性阀门PN16…… 104
9 、 V5088A 高关断力法兰型二通线性阀门PN16 105
10、 V5329A/V5050A.B法兰型三通线性阀门PN16 106
11、 V5016A二通法兰线形阀门PN16 107
12、 V5025A二通法兰线形阀门PN25 108
13 、 V5049A.B法兰型二通线性阀门PN25/40 109
14、 V5050A.B法兰型三通线性阀门PN25/40110
15 、 V5832A/V5833A.C小线形调节、开关阀门PN16…… 111
16 、 V5431A.F三通旋转阀门PN6…… 113
17 、 V5433A三通旋转阀门PN6114
18 、 V4系列电动蝶阀 115
19 、 大线性阀与执行器匹配表 120
20 、 旋转阀与执行器匹配表… 124
21 、 Cv值的计算 126
五、平衡阀
1 、 Kombi-2-plus平衡阀… 129
2 、 V4 Kombi-F平衡阀 … 134
3 、 Kombi-3-plus自动压差平衡阀 141
4 、 DPCV 自动压差控制阀 144
5、 VCB 系列动态平衡电动二通阀……150
- -
6、 V5016 Kombi-PC动态压差平衡阀156
7、 “ConF V2”系列二通型动态流量平衡阀…159
8、 “ConF V5”系列对夹式 ,二通型动态流量平衡阀…163
六、水流量控制
1 、 WFS-1001-H 液体水流开关 168
七、温湿度传感器
1 、 T7412/T7460/T7560/TF26,H房间温度传感器… 170
2 、 VF20T/WPF20L/T7413A/PS21,31/L7087A浸入式温度传感器 171
3 、 VF20A/WPF20A/PAL21/T7414A外绑式温度传感器… 172
4 、 LF20/T7411A/PL21/T7415A/C7068A/L7087A风管式温度传感器… 173
5 、 AF20/DAF20/T7416A室外温度传感器 174
6 、 T7425A快速浸入式温度传感器 175
7 、 LF24，C7085A风管式平均温度传感器 176
8 、 KTF20/DKF20锅炉用温度传感器 177
9 、 GD 250 一氧化碳传感器… 178
10、 AQS51/AQS61系列二氧化碳传感器…… 179
11、 C7110A房间空气质量传感器…… 180
12、 H7012A湿度、H7012B房间式温湿度传感器… 181
13、 C7600B.C固态湿度传感器 183
八、压力传感器
1 、 DPS系列气流压差开关 185
2 、 DPT系列压差变送器… 186
3 、 P7620A 系列压力传感器… 187
4 、 L404A-D.F/L604A.L.M.N压力控制器 188
5 、 P906压差控制器 191
九、HVAC产品应用图例
1 、 风机盘管控制（二管式、单一冷水盘管) …… 193
- -
2 、 风机盘管控制（二管式、冷/热水二用盘管）… 195
3 、 风机盘管控制（四管式 、冷/热水盘管独立） 199
4 、 空气处理机组控制 （二管式、单一冷水盘管）…… 201
5 、 空气处理机组控制（二管式、冷 /热水二用盘管） 203
6 、 新风处理机组控制（二管式、单一冷水盘管）…… 206
7 、 新风处理机组控制（二管式、冷/热水二用盘管）… 208
8 、 恒温恒湿DDC控制原理图… 210
9、 热交换器控制… 211
10、 冷冻/热水压差旁路控制…  212
十、工程实例
部份产品项目应用清单… 213
