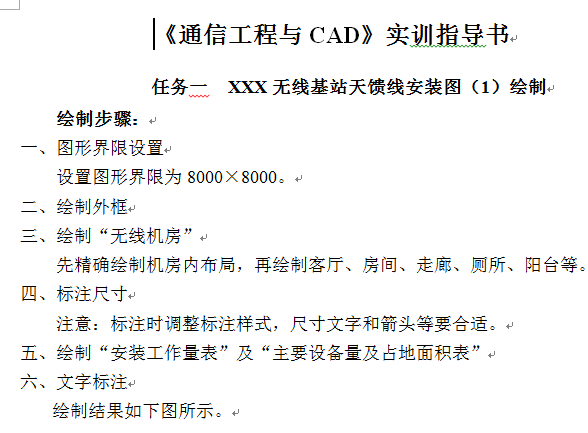

《通信工程与CAD》实训指导书
- 安全检查：无病毒 无插件
- 文件类型：Word文档
- 文件大小：250K
- 推荐星级：0 星级
- 更新日期：2015-01-30 10:21
- 浏览次数：131
- 下载次数：3
|
|
 |
 |
详细介绍
任务一 XXX无线基站天馈线安装图（1）绘制
绘制步骤：
一、图形界限设置
设置图形界限为8000×8000。
二、绘制外框
三、绘制“无线机房”
先精确绘制机房内布局，再绘制客厅、房间、走廊、厕所、阳台等。
四、标注尺寸
注意：标注时调整标注样式，尺寸文字和箭头等要合适。
五、绘制“安装工作量表”及“主要设备量及占地面积表”
六、文字标注
绘制结果如下图所示。
[
