练习 8.6.1_CCNA 综合技能练习

学习目标
• 在集中星型拓扑中配置帧中继
• 将 PPP 的身份验证方式配置为 CHAP 和 PAP
• 配置静态 NAT 和动态 NAT
• 配置静态路由和默认路由
简介

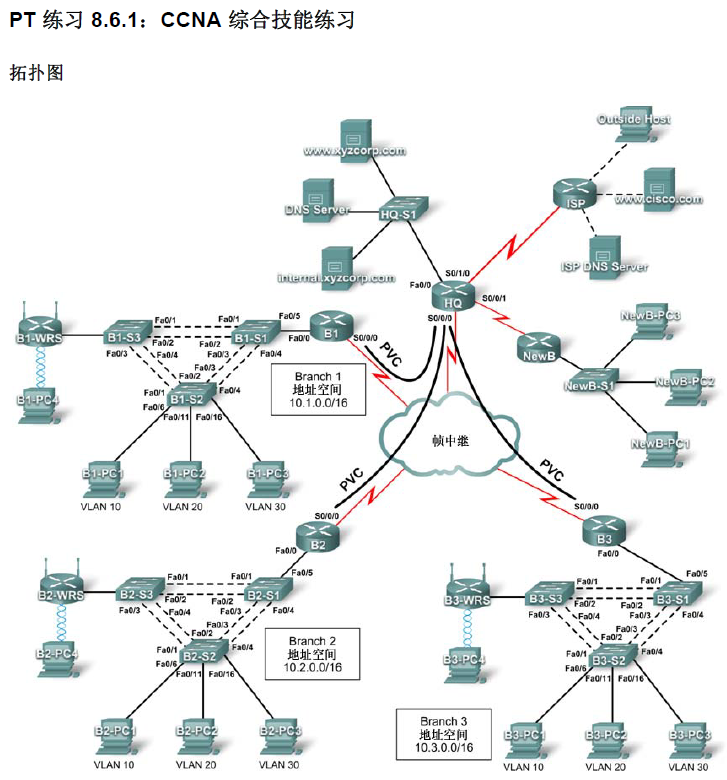

在本次综合性 CCNA 技巧练习中，XYZ 公司在 WAN 连接中混合使用帧中继与 PPP。HQ 路由器通过 NAT
提供对服务器群和 Internet 的访问。另外 HQ 还使用基本的防火墙 ACL 来过滤入站流量。每台分支路由器
都配置为支持 VLAN 间路由和 DHCP。路由过程通过 EIGRP 以及静态路由和默认路由完成。每个交换网
络上都配置了 VLAN、VTP 和 STP。本练习已启用端口安全功能并提供无线接入。在本次综合练习中，您的
任务是充分利用您在四门 Exploration 课程中所学的知识，成功运用所有技术。
您要负责配置 HQ 路由器以及分支路由器 B1、B2 和 B3。此外，您还要负责配置每一台通过分支路由器连
接到网络的设备。NewB 路由器代表一台小型公司经合并后作为新分支机构的分支路由器。您不具有 NewB
路由器的访问权。但是，您要在 HQ 和 NewB 之间建立一条链路，使这家新的分支机构能够访问内部网络
和 Internet。
您管理的路由器和交换机都还没有经过配置。Packet Tracer 不会对基本配置（如主机名、口令、标语和其
它常规维护命令）进行评分，这些基本配置也不属于规定的任务。但是，您需要执行这些配置，您的教师
可能会选择对这些命令进行评分。
