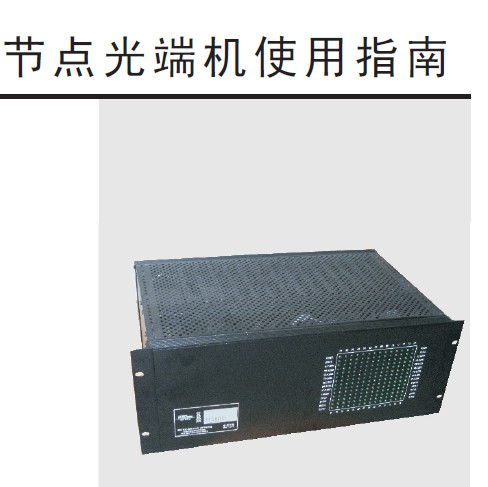

节点光端机使用说明书

光端机概述
1、本系列全数字视频光端机采用国际先进的SOC数字信号处理技术，以全数字无压缩、无损伤广播
级传输方式将一路或多路视频、音频、数据、电话语音、以太网及其组合转换为数字光信号在一
根光纤上传输，传距远，图像清晰度高，稳定性好。
2、本产品适用于模拟或数字摄像机、DVD或VCD、数码相机、电视输出信号的光传输（有线电视复
合视频信号不在适用范围）。自动兼容PAL、NTSC、SECAM等视频信号。
3、本产品可广泛应用于高速公路监控系统、安防系统、闭路电视工业监控、电视广播系统、校园监
控系统、多媒体教学/ 远程教育、门禁控制系统等诸多领域。
4、特征说明：PCM 数字视频编码及无压缩式视频传输
支持任意高分辨率视频信号
自动兼容PAL、NTSC、SECAM视频制式
支持RS-232、RS-422、RS-485（2/4 线）曼码数据通讯格式
视频传输标准超过EIA RS250C短程视频传输要求
无中继最大传输距离可达120Km
可增加光中继节点
无电磁、射频及地电流干扰
工业级设计，模块化设计是设备可靠灵活
视频、数据、音频、以太网接口具有防雷功能
即插即用，支持热插拔，使用时无需进行现场电气或光学调节
可选择电源报警模块内置电池，具有掉电保护功能
单机可提供断电断纤指示功能
可选择NMS(网络管理软件)功能通过GUI 界面可监测所有关键运行参数
可选独立式或19’标准2U/4U/5.5U机架式安装
支持点对点、级联方式
