西门子设备SO620探测器底座安装说明

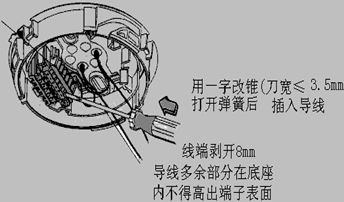

西门子设备安装说明－A1001a-SO620 安装 1. 探测器底座应在布线施工完成后安装到位。 — 先用改锥戳穿过线孔(图1)。 — 将进线和出线分别穿过不同的过线孔,拉出60-70mm,线端剥 开8mm(图1)。 — 用一字改锥(刀宽≤3.5mm)压开端子弹簧,插入导线(0.2～ 2.5mm2),然后放开弹簧(图6)。 — 导线在底座内的多余部分不得高出端子表面。 — 最后用两个螺钉将底座固定在相应的底座适配件或天花板上 (用≤M4自攻螺钉),或预埋接线盒上(用M3螺钉)。 2. 安装底座(或底座适配件)时,要注意探测器上指示灯的方向,应朝 向房门入口(图7)。 3. 底座接线端子每位只准接一线,多线时应加微型端子(图8)。 4. 为了便于使用DZ1191探测器更换器装卸探测器,天花板与家具之 间的最小距离为50cm;为了便于使用RE6/RE6T探测器试验器检测 探测器的功能, 底座的周围至少有2cm的空间。
