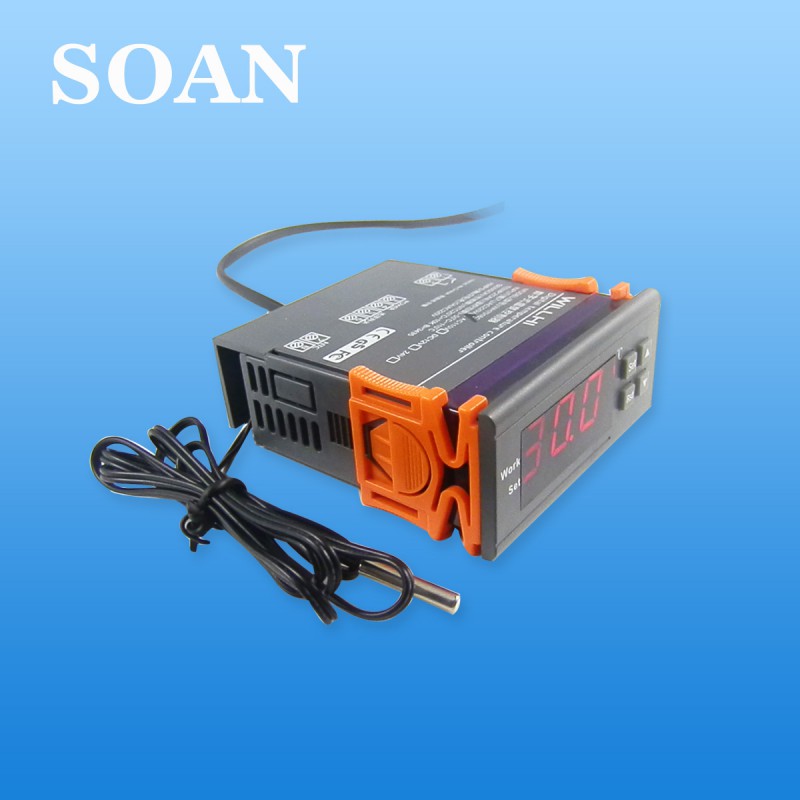

索安 WK001 带数字显示的电子温度探测器 机房温度报警器

基本操作说明

一、接线说明:

1.接线柱1和2（继电器常开/常闭触点）接报警主机的接线柱L和GND；

2.接线柱3和4接电源220V。

二、制冷H（常闭）功能：（探测超高温度报警时，选用H）

1.按“SET”键不放超过3秒，进入菜单显示HC，再按一次“SET”键，显示H（显示C时，按“▲”显示H。），再按一次“RST”键退出；

2.按SET键一次进入控制温度设置，按▲或▼键调整（调至需要设置的报警温度值），再按一次“SET”键退出；

3.按“SET”键不放超过3秒，进入菜单显示HC，按“▲”显示D，再按一次“SET”键显示回差设定值，再按“▲”或“▼”键调整（设置的报警温度值减去当时的温度为调整回差设定值的范围，可以设定为1度，报警的温度与常温的温度必须在至少在2度以上的差值），再按一次“RST”键退出。

三、制热C（常开）功能：（探测超低温度报警时，选用C）

1.按“SET”键不放超过3秒，进入菜单显示HC，再按一次“SET”键，显示C（显示H时，按“▼”显示C。），再按一次“RST”键退出；

2.按SET键一次进入控制温度设置，按▲或▼键调整设置的温度值（设置的温度值加上回差设定值等于报警温度值），再按一次“SET”键退出；

3.按“SET”键不放超过3秒，进入菜单显示HC，按“▲”显示D，再按一次“SET”键显示回差设定值，再按“▲”或“▼”键调整，再按一次“RST”键退出。（设置的报警温度值减去当时的温度为调整回差设定值的范围，可以设定为1度，报警的温度与常温的温度必须在至少在2度以上的差值），再按一次“RST”键退出。

四、指示灯的状态说明：

1.显屏左侧的WORK灯作为工作指示灯使用，闪烁表示制冷或制热延时，LED常亮表示制冷制热工作；

2.显示屏左侧的SET灯作为设置指示灯使用，LED常亮表示在设置状态。

五、故障提示：

1.当传感器断开时，显示―――，并发出报警声音，并关闭发热丝；

2.当传感器检测到温度低于-50度时，显示屏显LLL；

3.当传感器检测到温度高于110度时，显示屏显示HHH。

六、使用注意事项：

• 制冷、制热负载一定不要超过输出接点的容量，否则可能造成机器损坏和引起火灾。
• 各种连接导线要与接线端子接压良好，否则会造成机器可靠性降低。
• 接线时务必要分开电源、继电器、传感器，否则会损坏机器。
