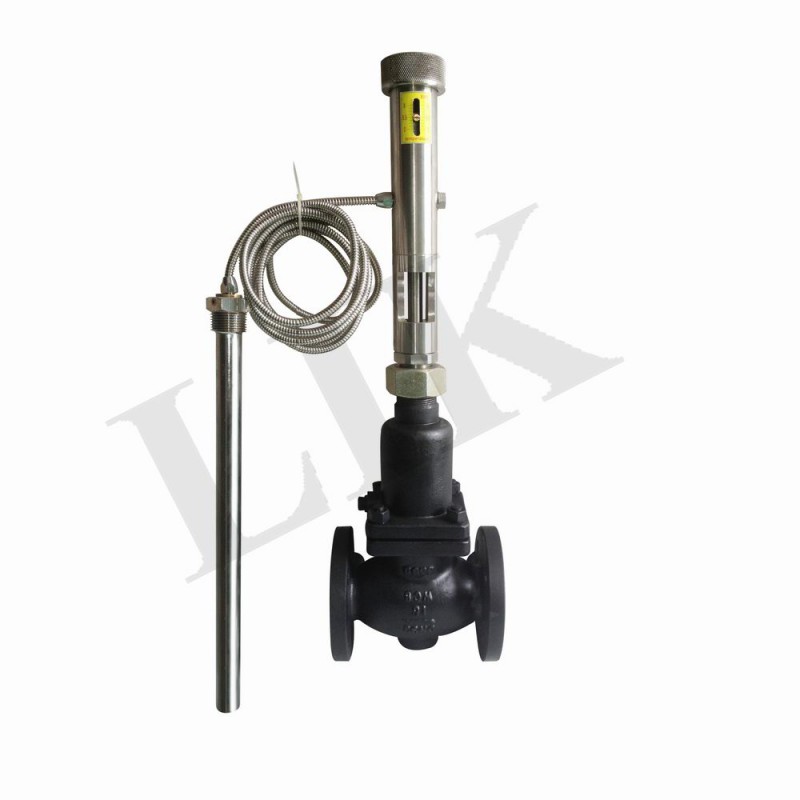

进口自力式温度调节阀│30T01自力式温度控制阀(加热型)
德国莱克LIK进口自力式温度调节阀，利用液体受热膨胀及液体不可压缩的原理实现自动调节。温度传感器内的液体膨胀是均匀的。其控制作用为比例调节被控介质温度变化时，传感器内的感温液体体积随着膨胀或收缩。被控介质温度高于设定值时，感温液体膨胀。推动阀芯向下关闭自力式温度调节阀，减少热媒的流量；被控介质的温度低于设定值时，感温液体收缩．复位弹簧推动阀芯开启，增加热媒的流量。
适用于采暖空调生活热水、石油化工、电力、机电纺织、橡胶、食品等行业。
结构特点
1.体积小重量轻安装简易
2.准确可靠寿命长
3.免维修式工作
4.调解设定简易
5.无源工作(无电源、气源正常工作)
6.无需昂贵的调试费用
7.阀体密封采用V型环高温密封组件，防止了阀杆过紧抱死或漏气的可能性。
2.准确可靠寿命长
3.免维修式工作
4.调解设定简易
5.无源工作(无电源、气源正常工作)
6.无需昂贵的调试费用
7.阀体密封采用V型环高温密封组件，防止了阀杆过紧抱死或漏气的可能性。
工作原理
德国进口自立式温度调节阀按用途可分为：加热用温度调节阀、冷却用温度调节阀、三通合流温度调节阀、三通分流温度调节阀。不同用途的自力式温度调节阀的工作原理大体相同，都是利用感温液体受热膨胀、遇冷收缩及液体不可压缩的原理进行调节。下面以加热用温度调节阀为例，结合工作原理示意图说明其工作过程：将温度传感器插入被控介质中，当被控介质温度升高时，感温液体膨胀，作用力克服弹簧阻力，推动阀芯向下移动，阀门趋于关闭，从而减少热媒介质流量；反之，当被控介质温度低于设定值时，感温液体收缩，弹簧复位推动阀芯开启，增加热媒介质流量，使被控介质温度趋于升高。循环往复，从而使被控介质温度始终保持在设定温度值的允许范围内。
技术参数
|
进口自力式温度调节阀 技术参数
|
||||||||||||
|
公称通径DN
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
|
Kv值(m3/h)
|
3.4
|
5.5
|
11
|
15
|
19
|
31
|
52
|
78
|
122
|
190
|
300
|
350
|
|
公称压力
|
PN1.6、2.5MPa
|
|||||||||||
|
法兰标准
|
JB/T79.1-94、79.2-94、GB/T9113等
|
|||||||||||
|
阀体材料
|
铸铁(HT200)、铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti)
|
|||||||||||
|
阀芯材料
|
不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti)
|
|||||||||||
|
温包材料
|
铜镀镍等
|
|||||||||||
|
设定值偏差
|
±2℃
|
|||||||||||
|
温控范围
|
用于生活热水供应：30～100℃；用于采暖、中央空调：40～90℃；
用于除氧器等生产工艺过程：80～110℃；用于其它特殊用途：120～180℃ |
|||||||||||
外形尺寸
|
进口自力式温度调节阀 外形尺寸
|
|||||||||||||
|
公称通径(DN)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
|
|
L
|
二通
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
730
|
|
三通
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
730
|
|
|
H
|
二通
|
52.5
|
57.5
|
75
|
75
|
85.5
|
92.5
|
100
|
110
|
142.5
|
158
|
170
|
640
|
|
三通
|
140
|
140
|
150
|
160
|
180
|
200
|
222
|
230
|
270
|
280
|
306
|
474
|
|
|
H1
|
二通
|
500
|
540
|
580
|
640
|
700
|
750
|
820
|
950
|
1100
|
1280
|
||
|
三通
|
500
|
540
|
580
|
640
|
700
|
750
|
820
|
950
|
1100
|
1280
|
|||
|
H2
|
350
|
||||||||||||
|
T
|
235
|
420
|
430
|
630
|
1000
|
||||||||
|
d
|
25(护套直径φ28)
|
||||||||||||
|
重量(Kg)
|
8
|
10
|
13
|
15
|
18
|
30
|
35
|
60
|
75
|
85
|
110
|
150
|
|
1、德国莱克阀门专业生产制造自力式调节阀产品，品质保障，价格合理，服务周到；
2、本页显示的进口自力式温度调节阀简图、结构图、结构参数（型号规格、公称通径、公称压力、零件材料）仅供选型参考之用，详细样本说明书及价格请来电索取。销售热线：020-61132877
