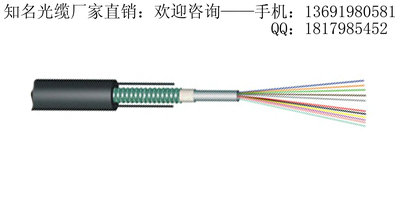

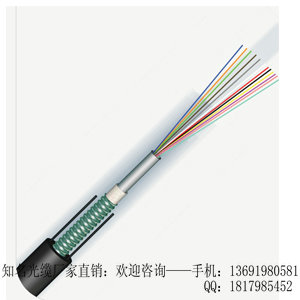

4芯光缆的结构分为中心束管式与层绞式
束管式4芯光缆是：光缆中心一根束管里面再装4芯光纤，外层加一层阻水带，阻水带外面敷一层2mm的PE外护套，PE里面设两根平行钢丝，松套管作用是保护里面的4根光纤，阻水带的作用是防止外界环境的水渗到4芯光缆里面，PE的作用是增加外界压力等破坏性的东西对4芯光缆的损害，PE中两根钢丝的作用是对4芯光缆增加抗力能力
层绞式4芯光缆结构是：光缆里面有1根松套管3根填充绳，1根松套管里面装4根紧套光纤，3根填充绳的作用是代替松套管的作用，由于光纤只有4根，只有一根松套管就行，其它填充绳的作用是对4芯光缆起到抗拉抗压的作用，4根松套管中间有一根钢丝，4芯光缆外面有一层钢凯，钢凯外面再加上一层厚厚的PE，每一层凯及PE，钢丝都是为了保护里面的4芯光缆
| 4芯光缆 | |||||||||||||||||||||||||||||||
| ● 中心松套管保护一次涂覆光纤 ● 光纤集中在缆的中心，加强件分布在光缆护层中的两侧 |
|||||||||||||||||||||||||||||||
| 4芯光缆 | |||||||||||||||||||||||||||||||
| ● 外径小，重量轻，施工方便 ● 光纤余长控制稳定 ● 成缆后，光纤的附加衰减近乎于零，色散值无变化 ● 环境性能优良 |
|||||||||||||||||||||||||||||||
| 4芯光缆 | |||||||||||||||||||||||||||||||
| ● 架空 | |||||||||||||||||||||||||||||||
| 4芯光缆 | |||||||||||||||||||||||||||||||
| ● 中心松套管保护一次涂覆光纤 ● 光纤集中在缆的中心，加强件分布在光缆护层中的两侧 ● 钢带与缆心之间设有阻水层 ● 双面覆塑皱纹钢带-聚乙烯粘结外护套 ● 双钢丝平行加强 |
|||||||||||||||||||||||||||||||
| 4芯光缆 | |||||||||||||||||||||||||||||||
| ● 优良的阻水层，具有良好的抗渗水能力 ● 钢带粘接外护套及金属加强，张力性能优良 ● 束管中心式设计，光纤在光缆的抗侧向力中所受的影响减至最小 注：可按用户要求设计成排非金属结构 如：GYFXTW |
|||||||||||||||||||||||||||||||
| 4芯光缆 | |||||||||||||||||||||||||||||||
| ● 长途通信、局间通信，较适合南方地区 | |||||||||||||||||||||||||||||||
