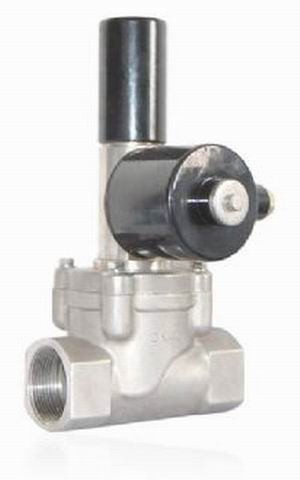

德国LIT-进口燃气安全电磁阀：
应用范围：
德国LIT-进口燃气安全阀切断阀它广泛应用于工业炉窑、锅炉、燃气管网、燃气处理厂、加气站、燃气泄漏报警系统、安全保护系统、消防报警系统等城市或工厂易燃易爆介质切断；当发现事故隐患时快速切断，及时制止恶性事故发生。
德国LIT-进口燃气安全阀切断阀产品特点：
电磁阀线圈功耗10W、温度不超过10℃、线圈可以长期通电的情况下，阀保持长期打开状态。停电或关电阀迅速关闭。阀线圈停电或关电后在次来电，阀不会自动打开，必须靠人工德国LIT-进口燃气安全阀切断阀才能打开阀；节能；零压启动，零泄漏。主要技术参数：
|
产品规格： |
DN20--DN500 |
|
阀体材质： |
铸钢、不锈钢（铸钢体不能用在腐蚀流体上） |
|
压力范围： |
0～0.6MPa |
|
适用介质： |
煤气、天然气、液化气、沼气、甲烷、瓦斯等气体或燃油 |
|
介质温度： |
-20～+100℃ |
|
防护性能： |
防水、防爆（Exd IICT5) |
|
接线方式： |
引线式；插头式 |
|
电源电压： |
DC12～127V; AC36～380V |
|
连接方式： |
管接，法兰 |
德国LIT-进口燃气安全切断阀工作原理：当电磁阀需打开时，电磁阀线圈先通电，然后把阀顶部的保护套旋下，用力向外拉起手柄，电磁阀打开，然后将保护套装在原位保护手柄。当电磁阀需关闭时，线圈瞬间断电，电磁阀迅速关闭。
|
公称通径 |
L |
D |
D1 |
D2 |
D3 |
H |
法兰盘 |
|
L |
D |
D1 |
D2 |
D3 |
H |
法兰盘 |
|
DN15 |
100 |
Φ65 |
4-Φ14 |
Φ46 |
Φ89 |
170 |
4.0Mpa |
|
|
|
|
|
|
|
|
|
DN20 |
110 |
Φ75 |
4-Φ14 |
Φ56 |
Φ99 |
185 |
130 |
Φ85 |
4-Φ14 |
Φ65 |
Φ110 |
190 |
4.0Mpa |
||
|
DN25 |
125 |
Φ85 |
4-Φ14 |
Φ65 |
Φ110 |
190 |
130 |
Φ85 |
4-Φ14 |
Φ65 |
Φ110 |
190 |
|||
|
DN32 |
140 |
Φ100 |
4-Φ18 |
Φ76 |
Φ137 |
200 |
150 |
Φ100 |
4-Φ17 |
Φ76 |
Φ135 |
215 |
|||
|
DN40 |
150 |
Φ110 |
4-Φ16 |
Φ85 |
Φ144 |
215 |
157 |
Φ110 |
4-Φ17 |
Φ85 |
Φ145 |
230 |
|||
|
DN50 |
155 |
Φ125 |
4-Φ16 |
Φ100 |
Φ152 |
225 |
175 |
Φ125 |
4-Φ17 |
Φ100 |
Φ155 |
240 |
|||
|
DN65 |
200 |
Φ145 |
4-Φ18 |
Φ118 |
Φ179 |
240 |
1.6Mpa |
235 |
Φ145 |
4-Φ17 |
Φ120 |
Φ180 |
255 |
1.6Mpa |
|
|
DN80 |
240 |
Φ160 |
8-Φ18 |
Φ132 |
Φ194 |
265 |
270 |
Φ160 |
8-Φ17 |
Φ135 |
Φ195 |
265 |
|||
|
DN100 |
280 |
Φ180 |
8-Φ18 |
Φ156 |
Φ223 |
285 |
300 |
Φ180 |
8-Φ17 |
Φ155 |
Φ215 |
285 |
|||
|
DN125 |
325 |
Φ210 |
8-Φ18 |
Φ184 |
Φ248 |
305 |
380 |
Φ210 |
8-Φ18 |
Φ185 |
Φ245 |
305 |
|||
|
DN150 |
460 |
Φ240 |
8-Φ22 |
Φ211 |
Φ280 |
390 |
440 |
Φ240 |
8-Φ22 |
Φ210 |
Φ280 |
345 |
|||
|
DN200 |
490 |
Φ295 |
12-Φ22 |
Φ266 |
Φ340 |
440 |
580 |
Φ295 |
8-Φ22 |
Φ265 |
Φ335 |
385 |
1.0Mpa |
||
|
阀体材质 |
不绣钢 |
铸铁 |
|||||||||||||
|
适用压力 |
0～0.6MPa |
||||||||||||||
