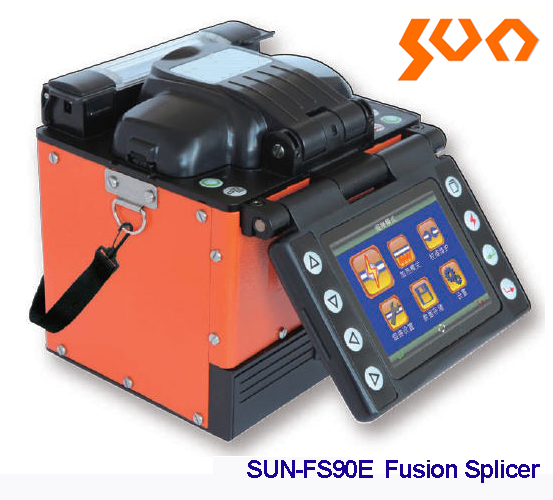

SUN-FS90E系列光纤熔接机

 SUN-FS90E系列光纤熔接机采用了高速图像处理技术和特殊的精密定位技术，可以使光纤熔接的全过程在9秒自动完成，并且具有高质量的熔接效果。3.5英寸LCD 和双CMOS监视器完美配合，X轴、Y轴同时或单独显示，使光纤熔接的各阶段一目了然。广泛适用于单模和多模的石英玻璃纤芯，并且SUN-FS90E更好的适用于裸纤、皮纤等类型的光纤以及快速热熔头的制作。

SUN-FS90E系列还具有体积小、重量轻、交直流电源供电及可户外长时间操作等特点，适用于多种场合。特别适用于电信、广电、铁路、电力、军队等通信领域的光纤光缆工程和维护以及科研院所的教学与科研。SUN-FS90E尤其适用于FTTx光纤入户操作。



硬件结构设计特点：

l 小巧便捷：含电池仅1.5kg

l 四马达、精准光纤对准技术，保证高质量、稳定的熔接指标

l 高精度四合一夹具、热熔头夹具。250um、900um、3mm、皮纤四种类型光纤于一体，方便用户在各种环境下使用

l 独特的电池与主机分离设计，方便电池的维护及更换

l 双V型槽设计，使熔接指标更佳

l 高强度便携背带设计便于悬挂作业

l 内置照明灯，方便黑暗环境和夜间操作

l 防风、防沙尘、防水、防震设计适应户外恶劣环境操作

l 显示屏可前后翻转，方便多角度观察



软件设计特点：

l 自动检测光纤端面、校准熔接位置、估算接续损耗以及温度、压强补偿等模式

l X/Y单屏和X&Y双屏之间便捷切换，纤芯显示清晰

l 简洁大方用户菜单，简单操作

l 具有自动熔接功能

l 9秒快速熔接，36秒快速加热

l 3小时快速充电

l 带电量指示的快装式大容量锂电池，方便携带、更换

l 内置计数器设计可及时提醒用户适时更换电极

l 放电自动优化



夹具展示

多功能四合一夹具设计精美，指标稳定，可完美兼容250µm/900µm/3mm/皮线光纤。并可替换SOC快速热熔头夹具满足用户现场的各种需求。



 技术指标

型　号	SUN-FS90E
显示屏	3.5寸彩色液晶
尺　寸（mm）	125×125×135（长×宽×高）
重　量	1.2kg（不带电池）, 1.5kg（带电池）
适用范围	适合裸纤、尾纤、皮线光纤、跳线、SOC（SC、FC、LC）接头等的熔接
光纤类型	MMF(ITU-T G.651), SMF(ITU-T G.652), DSF(ITU-T G.653), NZDSF(ITU-T G.655),  BIF(ITU-T G.657)
光纤材质	二氧化硅玻璃
芯　数	单芯
包层直径(µm)	80 ～ 150
涂覆层直径(µm)	100 ～ 1000
切割长度(µm)	8~16 mm(0≦涂覆层直径≦250) 16mm(250≦涂覆层直径≦1000)
热缩管长度(mm)	≦60
接续方式	电弧熔接
损耗估算	具备
光纤检测	检查并显示光纤切割角度、纤芯夹角、自动检测并匹配左右光纤
数据存储	5,000次接续数据/100组截屏图像
张力试验(N)	2
显示屏切换	具备：X/Y，X，Y
电极寿命	5000次
V形槽照明	白光LED照明
接续损耗(dB)	MMF平均接续损耗≦0.01（典型值）； SMF/BIF平均接续损耗≦0.02（典型值）；  DSF/NZDSF/EDF平均接续损耗≦0.04（典型值）；
回波损耗(dB)	>60
熔接时间(秒)	≦9
开机时间(秒)	5
加热时间	0～240秒可调；36秒（典型值）
电池	150次（熔接+加热）
成像系统	双CMOS镜头200倍放大
节电功能	具有（可设置）
供电方式	4400mAh锂电池和AC/DC电源适配器(50/60Hz) 110～240V，DC 14.5~15V
接口类型	USB
工作温度(℃)	-25～5
湿度	0～90%（无结露）
高度(m)	0～5000
风速(m/s)	最大风速15
存储温度(℃)	-30 ~ 70

*上述参数如有变化，恕不另行通知。

标准配置：

主机，锂电池，冷却架，切割刀，四合一夹具（一对），USB数据传输线，适配器，便捷箱+背带，校准证书，保修卡，CD电子版说明书。

选配配置：

橡胶保护套，SCP热熔夹具，电极，电极清洁器，切割刀片，热剥钳，米勒钳，凯夫拉剪刀，酒精泵，车载充电器，皮纤防断夹，洗耳球，防静电镊子，棉签，头灯等。
