用于有线电视前端，将基带音视频信号调制成射频信号。允许输入0.7~1.4V视频信号源信号，在正常频偏条件下，通过外部的连续调节可以输入0.775V±10dB的音频信号。该产品中频采用声表滤波器处理，有效地保证了残留边带特性，使之适用于邻频传输系统;采用频率合成技术，频率稳定度高；采用无源、高选择性单频道滤波器，有效地保证了调制器良好的寄生输出抑制性能.
特点: 微电脑控制，图像伴音双锁相；48-751MHz范围的所有系统和电视频道；
中频声表滤波，标准残留边带特性； 标准视、音频输入；
采用频率合成技术保证输出电视频道的频率稳定度；宽范围线性电源。
说明：低频不带LED显示，中高频率LED显示，
技术参数:
|
输出频率范围 |
MHz |
48—871 |
|
射频输出电平 |
dBμV |
113（M）； |
|
寄生输出抑制比 |
dB |
≥60（射频输出最大时） |
|
射频输出端反射损耗 |
dB |
≥13 |
|
视频调制度 |
% |
87.5（视频输入电平1Vp-p） |
|
视频带内平坦度 |
dB |
±1.2 |
|
微分增益 |
% |
≤3 |
|
微分相位 |
° |
≤3 |
|
视频信噪比 |
dB |
≥60 |
|
色/亮时延差Δt |
ns |
Δτ ≤45 |
|
图像/伴音载波功率比（V/A） |
dB |
10—20连续可调 |
|
图像、伴音频率间距 |
KHz |
6500±2（PAL-D/K）；5500±2（PAL-B/G） |
|
图像载频准确度Δf |
KHz |
≤5（VHF）； ≤10（UHF） |
|
中频输出频率 |
MHz |
38（PAL-D/K）；38.9（PAL-B/G） |
|
中频输出电平 |
dBμV |
95(±2dBuV) |
|
音频载波调制频偏 |
KHz |
50 |
|
音频总谐波失真 |
% |
≤1 |
|
音频信噪比 |
dB |
≥60 |
|
音频预加重 |
μs |
50 |
|
电源供电 |
V |
AC 220±10% |
|
环境温度 |
℃ |
5—50 |
|
相对湿度 |
% |
≤85 |
|
工作环境大气压 |
Kpa |
86—106 |
|
外型尺寸 |
mm |
483*220*45 |
|
重量 |
Kg |
2 |
外形尺寸:
480mm×130mm×43mm(适用于19寸标准机柜)

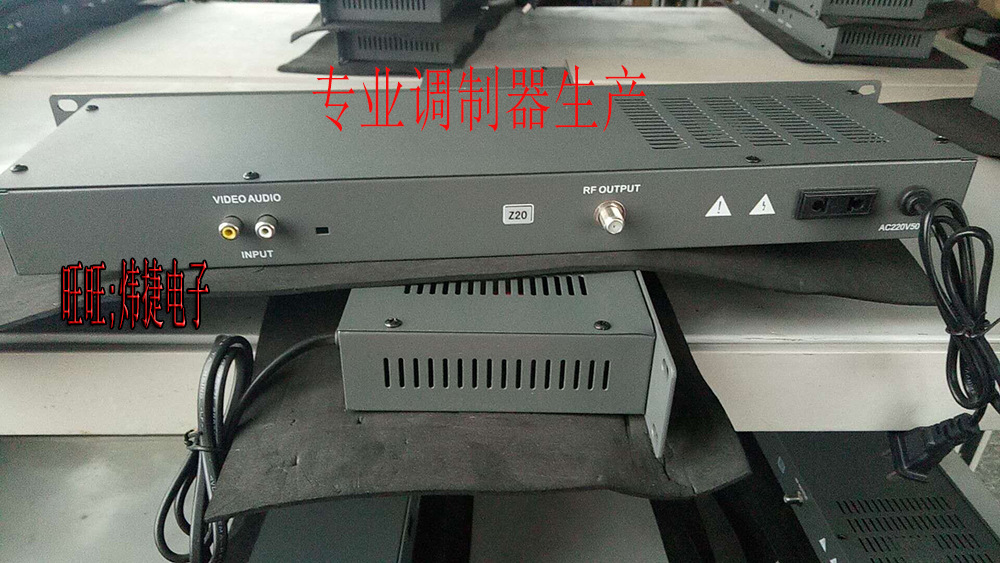

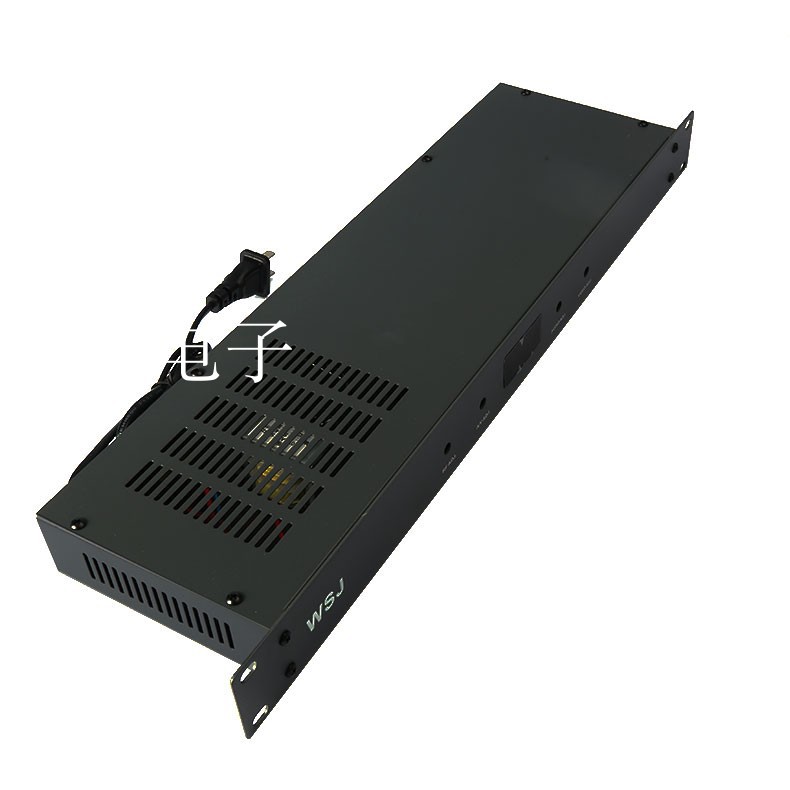

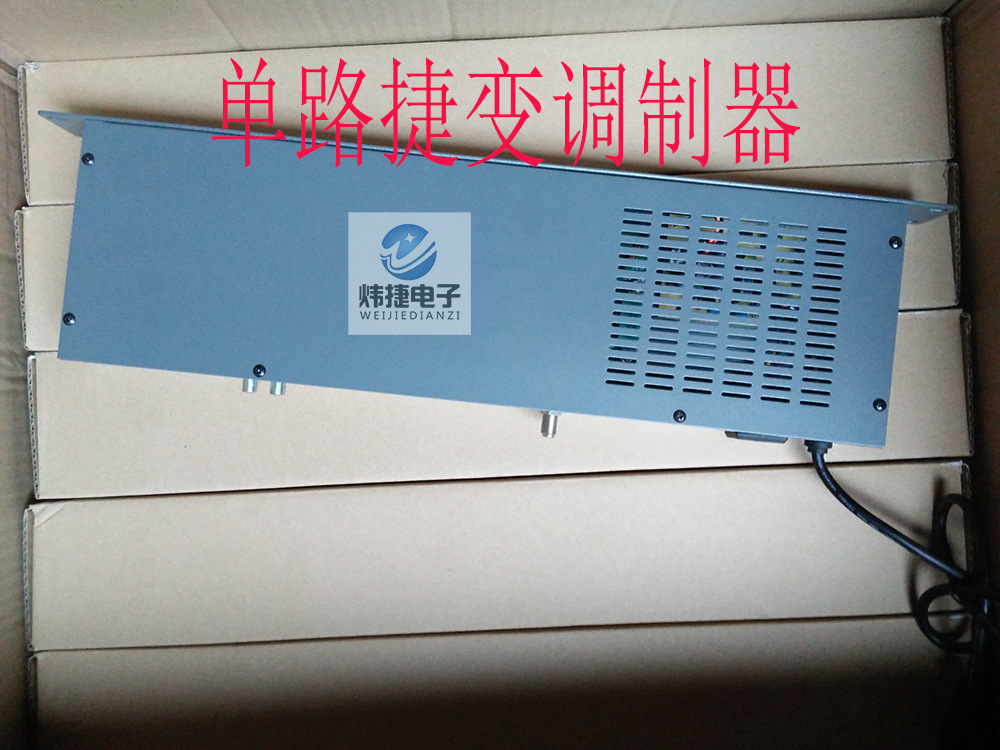

实物拍摄图
