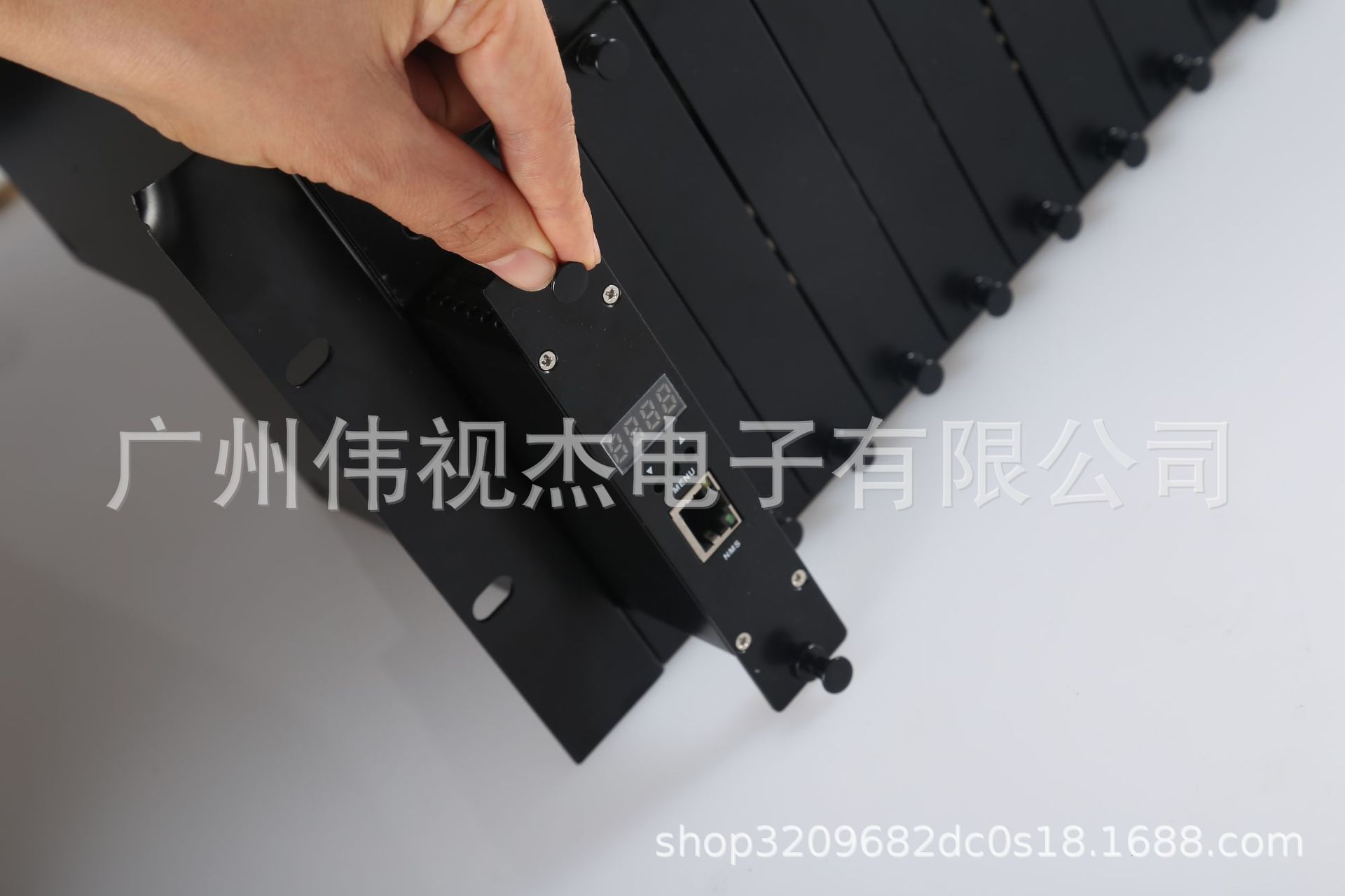

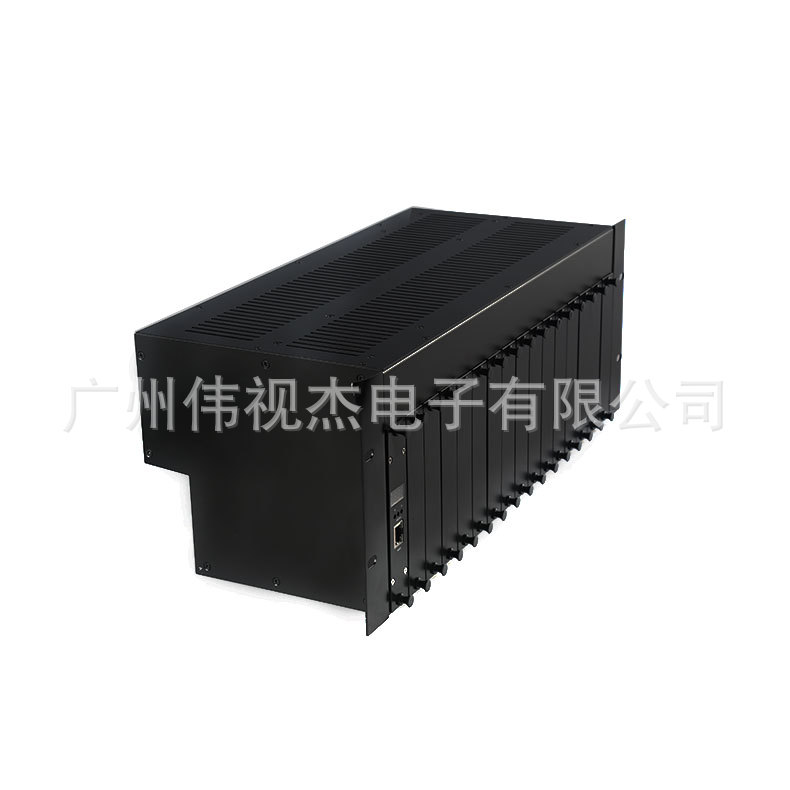

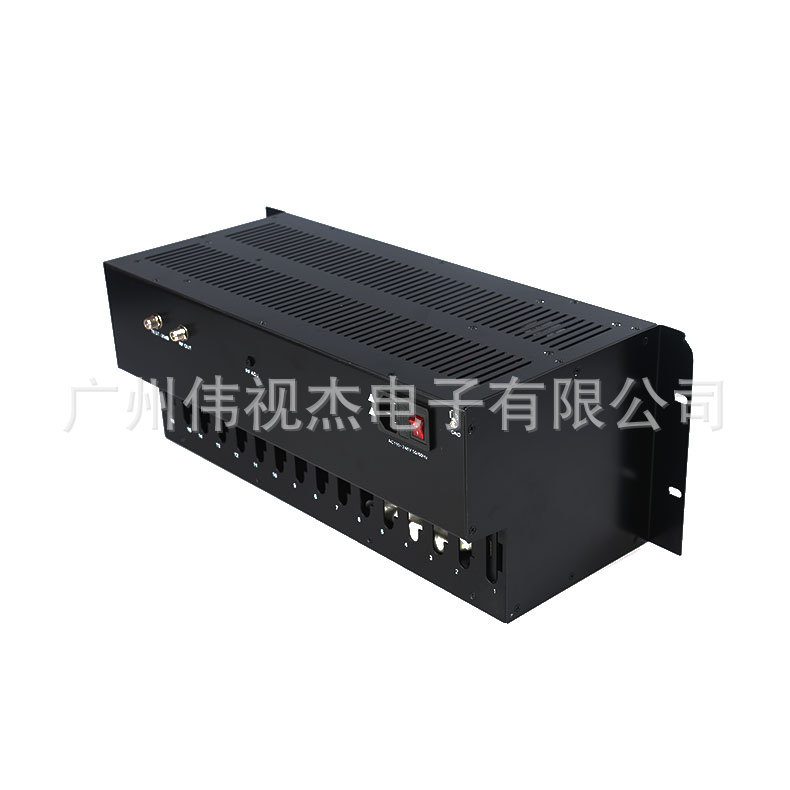

该设备支持高清信号输入，编码调制后射频输出，射频输出的频率范围为50 ~ 1000Mhz。它的信号源可以是卫星接收器，闭路电视摄影机，蓝光播放器和天线等，其输出信号支持J.83A、J.83B、 ATSC、DTMB、ISDB-T、DVB-T标准的电视和机顶盒接收。该装置可适用于公共场所如地铁，市场大厅，剧院，酒店，度假村等广告系统。它也可用于监测，培训和教育公司，学校，医院等。除此之外，还可在酒吧等场所提供高清体育频道和贵宾娱乐频道。
一、 采购信息
二、 产品特点及应用范围：
1、 产品特点：
① 支持MPEG2编码；
② 支持1路 HDMI输入和1路 RF 输出;
③ 支持J.83A、J.83B、ATSC、DTMB、ISDB-T、DVB-T调制标准可选;
④ 捷变频设计，频率范围内可任意设置；
⑤ 无需复杂系统设置，只需调节频率至所需频率即可，简化系统调试难度；
⑥ 内置WIFI功能，支持手机连接设备查看及设置各种参数；
⑦ 支持CC功能；
⑧ 操作界面有：手机APP,PC网管及面板按键。
2、 应用范围：
① 有线数字电视前端
② 卫星数字电视
③ 地面数字电视
④ 图像监控
⑤ 远程教学
三、 原理框图
四、 主要技术参数：
|
1、物理参数 |
||||
|
尺寸 |
|
|||
|
工作温度、湿度 |
-10℃-45℃、40%-70% |
|||
|
储存温度、湿度 |
-40℃-70℃、40%-95% |
|||
|
重量 |
|
|||
|
2、编码部份 |
|
|||
|
HDMI |
HDMI 1.4a |
|
||
|
视频编码 |
编码标准 |
MPEG2 |
|
|
|
分辨率支持 |
1920*1080_60P,1920*1080_50P;1920*1080_60i, 1920*1080_50i;1280*720_60p, 1280*720_50P |
|
||
|
比特率 |
1-19.5Mbps |
|
||
|
音频
|
编码标准 |
MPEG1 Layer II/AC3 |
|
|
|
采样率 |
48KHZ/44.1KHZ/32KHZ |
|
||
|
比特率 |
384kbps |
|
||
|
PSIP |
MGT、CVCT、STT、RTT |
Programmable program name, pmt PID, Video PID, Audio PID |
|
|
|
3、调制参数 |
|
|||
|
J.83A |
调制标准 |
Annex A |
|
|
|
星座 |
32QAM,64QAM,256QAM |
|
||
|
MER |
≥36dB |
|
||
|
RF频率范围 |
50-1000MHz最小步进1KHz |
|
||
|
输出电平 |
≥90dBuV(0-20dB调整范围，步进0.5dB) |
|
||
|
带外抑制 |
≥60 |
|
||
|
符号率 |
5-6.900Msps |
|
||
|
J.83B |
调制标准 |
Annex B |
|
|
|
星座 |
64QAM,256QAM |
|
||
|
MER |
≥36dB |
|
||
|
RF频率范围 |
50-1000MHz最小步进1KHz |
|
||
|
输出电平 |
≥90dBuV(0-20dB调整范围，步进0.5dB) |
|
||
|
带外抑制 |
≥60 |
|
||
|
CABLE STANDARD |
HRC,IRC or STD |
|
||
|
符号率 |
5-6.900Msps |
|
||
|
8VSB |
调制标准 |
ATSC A/53 |
|
|
|
MER |
≥32dB |
|
||
|
输出电平 |
≥90dBuV(0-20dB调整范围，步进0.5dB) |
|
||
|
DVB-T |
调制标准 |
DVB-T COFDM |
|
|
|
带宽 |
6/7/8MHz |
|
||
|
调制星座 |
QPSK, 16QAM, 64QAM |
|
||
|
码率 |
1/2, 2/3, 3/4, 5/6, 7/8 |
|
||
|
保护间隔 |
1/32, 1/16, 1/8, 1/4 |
|
||
|
传输模式 |
8K |
|
||
|
MER |
≥32dB |
|
||
|
RF频率范围 |
50-1000MHz最小步进1KHz |
|
||
|
输出阻抗 |
75欧姆 |
|
||
|
输出电平 |
≥90dBuV(0-31.5dB调制范围，步进0.5dB) |
|
||
|
带外抑制 |
≥60dB |
|
||
|
ISDB-T |
调制标准 |
ARIB STD-B31 |
|
|
|
带宽 |
6MHz |
|
||
|
调制星座 |
DQPSK,QPSK, 16QAM, 64QAM |
|
||
|
保护间隔 |
1/32, 1/16, 1/8, 1/4 |
|
||
|
传输模式 |
2K, 4K, 8K |
|
||
|
MER |
≥42dB |
|
||
|
RF频率范围 |
50-1000MHz最小步进1KHz |
|
||
|
输出阻抗 |
75欧姆 |
|
||
|
输出电平 |
≥90dBuV(0-20dB调制范围，步进0.5dB) |
|
||
|
带外抑制 |
≥60dB |
|
||
|
DTMB |
调制标准 |
GB20600-2006 |
|
|
|
FFT |
1,3780,1+pilot |
|
||
|
MER |
≥32dB |
|
||
|
FEC |
0.4,0.6,0.8 |
|
||
|
帧模式 |
420,595,945,420var,945var |
|
||
|
交织深度 |
240,720 |
|
||
|
星座 |
4QAM-NR,4QAM,16QAM, 32QAM,64QAM |
|
||
|
RF频率范围 |
50-1000MHz最小步进1KHz |
|
||
|
输出电平 |
≥90dBuV(0-31.5dB调制范围，步进0.5dB) |
|
||
|
输出阻抗 |
75欧姆 |
|
||
|
带外抑制 |
≥60dB |
|
||
|
电源 |
供电电压 |
DC12V |
|
|
|
最大电流 |
680mA |
|
||
