磁簧开关可靠安装的诀窍

1. 在湿木中安装嵌入式开关时，要防止木料变干、扭曲、收缩时对开关的破坏，固定孔可钻得稍大一些（松配合）

2. 防止间隙较松的门窗误报警

• 将开关和磁铁固定在近门铰链的一侧
• 采用宽间隙门磁，以确保正常工作

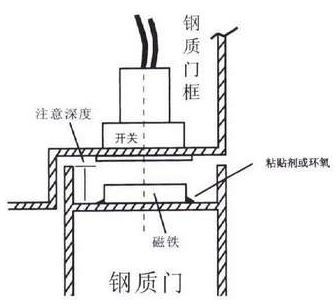

3. 保护可磁化的钢质门

• 虽然磁铁应用在钢上磁性不会消失，但磁性确实会有所削弱，因此在钢板上测得的门磁间隙通常大约是空气中测得的一半，为保险起见，开关和磁铁在钢质门的应用间隙应大约为额定间隙的1/4。
• 采用宽间隙门磁，以适应钢门的最大公差间隙。
• 采用带隔磁圈的嵌入式开关如DC-1811等以提供对钢的良好绝缘性能
• 可行时也可采用垫片，如果只能采用一个垫片，则应将其放置在磁铁下面。

尖峰电压的保护

尖峰电压是簧片开关的棘手问题，当磁簧开关与带线圈的继电器设备串联使用时，继电器中电流消失时产生的反向尖峰电压会烧断开关的簧片。

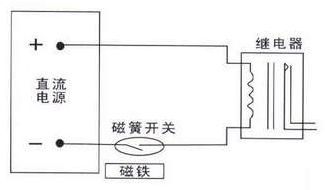

如下图所示，当磁簧开关闭合时，电流流过继电器线圈并使铁芯磁化。当磁簧开关打开时，电流中断，继电器中的铁芯的磁性突然降至零。磁场的变化使继电器线圈中产生电压。由于线圈是断开的（簧片开关已断开），并且没有限压电路，因此断开的继电器中产生的电压峰值能达到500伏或更高，从而使簧片间产生电弧。（多数产品的簧片在150伏～200伏的情况下会产生电弧，难以承受此反向电压的冲击），多次的电弧作用会使簧片表面粗糙不平并产生凹坑，直至最终粘合在一起。安装者通常发现轻轻敲打开关能够使磁簧开关松开，但这种“修理”只是临时性的。

直流电路问题的解决

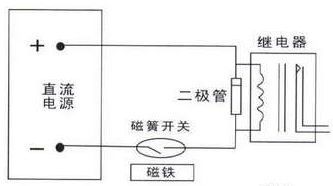

如下图所示，可以通过在继电器线圈外跨接二级管方便的控制直流电路中的电压冲击和瞬流。电流流向正确时，二极管对电路无影响。但当电源继电器线圈中产生反向电压时，电流通过二极管得到短路。注意使二极管的带标记的一端接在电路中电压为正的一端。所采用的二极管型号应为#1 N4002、1N4003、1N4004或相当型号。

交流电路问题的解决

在交流电路中，继电器线圈的电流是双向的，采用二极管只能将半个周期的高压短路掉。但有一种瞬态保护二极管可以用来消除两个方向上的电压高峰，如下图所示。瞬态保护二极管必须仔细挑选以适应电路电压。将电路电压乘以1.414即可得出瞬态保护二极管的正确额定电压。例如，在一个24V的电路中，应采用额定电压为34V或更高的瞬态保护二极管（24×1.414=34V）
