管道安装前,必须根据图纸进行管道放线,并对预埋件进行复测,在定准管道中心线和复测支墩标高无误后,开始管道安装就位。根据现场情况,在避开地下电缆和管线后,可利用倒链和8吨吊车下管。钢管进入管沟内,进行管道找正工作,保证管子与管沟壁及两管之间距离符合要求。管道位置调整好后,立即将固定支架焊死,管道接口与支架间距须大于100毫米。
钢塑复合管放到沟内,逐段码成直线进行连接,连接好的管道须找好坡度。泄水阀安装在检查井内。找正钢管,使管子与管沟壁及两管之间距离能保证管子可横向移动。在同一条管道两个固定支架间的中心线应成一条直线,每10米偏差不应超过5毫米,整根管道在水平方向的偏差不应超过50毫米。
3.5.3.1法兰连接
法兰与管道连接时,插入法兰盘的管子端部距法兰备用内端面为管壁1.3-1.5倍,以便于焊接。焊接法兰时,须保证管子与法兰端面垂直,用法兰靠尺从相隔90°两个方向度量,里外施焊。
3.5.3.2采暖钢塑复合管沟槽式连接
3.5.3.2.1 机具准备:选择符合要求滚槽机、开孔机和切管机;
3.5.3.2.2管道准备:垂直切割管道,清洁和加工管端凹槽,加工时小心管道爆裂,和出现锋利边沿,锋利边沿可能损坏密封圈,凹槽宽度和深度,必须符合凹槽技术标准。
3.5.3.2.3检查和润滑密封圈:
检查密封圈,确保密封圈规格正确。在密封圈外部和内部密封唇上,涂薄薄一层润
滑剂。应小心不要将颗粒杂质黏附在密封圈表面。使用润滑剂作为密封圈的配件。优良的密封圈润滑剂是防止密封圈磨损和可能损伤的基础。
3.5.3.2.4密封圈安装
滑动密封圈到管端,确保密封唇不要悬垂在管端。
3.5.3.2.5密封圈定位
将密封圈在靠拢的两侧管端上定位后,把密封圈拉到两侧管端凹槽的中心位置。密
封圈不应进入管道凹槽。(如下图)
3.5.3.2.6安装连接器外壳
把外壳合在密封圈上,使壳体卡口咬合在管道凹槽内,插入螺栓,用手拧紧螺帽。(如下图)
3.5.3.2.7拧紧螺帽
交替、均匀地拧紧两侧螺帽,直到螺栓底座金属面接触,螺栓收紧。

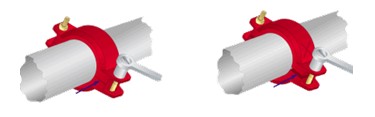

3.5.3.3机械三通、机械四通安装
先从外壳上去掉一个螺栓,松开另一螺帽直到与螺栓端头平,将下壳旋离上壳约90度,把上壳出口部分放在管口开口处对中并与孔成一直线,在沿管端旋转下壳(如是机械四通,下壳方法与上壳相同)使上下两块合拢。
3.5.3.4.法兰片安装
◆安装法兰片: 先松开两侧螺丝,将法兰两块分开,分别将两块法兰片的环形键部分装入开槽管端凹槽里,再把两侧螺丝插入拧紧,调节两侧间隙相近。
◆安装密封圈 将密封圈"C"形开口处背对法兰,沿管端方向推入法兰内径凹槽内即可
d.选择符合要求的橡胶密封圈附(表一)
e.管外径与沟槽加工尺寸附(表二)
f.管道支吊架安装附(表三)
g.管道加工尺寸
h.质量要求
◆管道安装时应考虑管间隙量,也就是钢管的膨胀量。
◆管道安装后要进行试压检查是否泄漏。如有泄漏其原因如下:
◆螺栓没拧紧,卡箍接触面有间隙。
◆沟槽加工深度应符合要求。
◆密封面不应有杂质。
◆钢管端部密封面有伤痕或沟线状伤痕不能安装。
◆密封圈不能有啃圈。
◆钢管外径不能超差。
◆加工后钢管端部至沟槽距离不能小。
◆安装不符合要求,超过规定的转角。
◆钢管开孔引分支.
在管路中引出分支,首先必须在管道开孔,孔必须开在管道中心线上并且尺寸要正确,
开孔要用专用工具.附(表四)孔开好后检查孔周围16mm范围的管表面清洁、光滑、无污物、皮屑、凸出物方可安装。
表一 橡胶密封圈的选择
橡胶原料 |
应用范围 |
橡胶圈色标记 |
天然橡胶 |
用于-35℃~+80℃的水和无油气体 |
黑色 |
乙丙橡胶用 |
用于-30℃~+100℃一般介质、耐老化 |
绿色 |
丁晴橡胶 |
用于-40℃~+120℃的油、油雾和煤气 |
橙色 |
卤化丁橡胶 |
不含油、含有多种稀酸的水和气体 |
棕色 |
氯橡胶 |
用于-20℃-200℃以下化学物品 |
蓝色 |
白色丁晴橡胶 |
不含碳黑、可用于食品 |
白色 |
氯丁橡胶 |
一定范围内的润滑油及化学品 |
黄色 |
有机硅橡胶 |
用于-40℃-250℃以下的不带烃类的空气 |
红色 |
表二 管外径与沟槽加工尺寸表
钢管外径尺寸 |
沟槽至管径尺寸 |
沟槽宽度 |
沟槽外径(C) | |||||||
标准 |
最大 |
最小 |
标准 |
最大 |
最小 |
标准 |
最大 |
最大 |
最大 |
最小 |
42.2 |
42.6 |
41.8 |
15.9 |
16.6 |
15.1 |
7.14 |
7.90 |
6.38 |
38.99 |
38.61 |
48.3 |
48.8 |
47.8 |
15.9 |
16.6 |
15.1 |
7.14 |
7.90 |
6.38 |
45.09 |
44.70 |
60.3 |
60.9 |
59.7 |
15.9 |
16.6 |
15.1 |
8.74 |
9.50 |
7.98 |
57.15 |
56.77 |
76.1 |
76.9 |
75.3 |
15.9 |
16.6 |
15.1 |
8.74 |
9.50 |
7.98 |
72.26 |
71.80 |
88.9 |
89.7 |
88.1 |
15.9 |
16.6 |
15.1 |
8.74 |
9.50 |
7.98 |
84.94 |
84.48 |
108.0 |
108.8 |
107.2 |
15.9 |
16.6 |
15.1 |
8.74 |
9.50 |
7.98 |
103.70 |
102.94 |
114.3 |
115.4 |
113.5 |
15.9 |
16.6 |
15.1 |
8.74 |
9.50 |
7.98 |
110.10 |
109.57 |
139.7 |
141.1 |
138.9 |
15.9 |
16.6 |
15.1 |
8.74 |
9.50 |
7.98 |
135.48 |
134.97 |
159.0 |
160.4 |
158.0 |
15.9 |
16.6 |
15.1 |
8.74 |
9.50 |
7.98 |
153.41 |
152.65 |
165.1 |
166.7 |
164.3 |
15.9 |
16.6 |
15.1 |
8.74 |
9.50 |
7.98 |
160.78 |
160.22 |
168.3 |
169.9 |
167.5 |
19.1 |
16.6 |
15.1 |
8.74 |
9.50 |
7.98 |
163.96 |
163.40 |
219.1 |
220.7 |
218.3 |
19.1 |
19.8 |
18.3 |
11.91 |
12.67 |
11.15 |
213.70 |
212.98 |
273.0 |
274.6 |
272.2 |
19.1 |
19.8 |
18.3 |
11.91 |
12.67 |
11.15 |
267.60 |
266.93 |
325.0 |
326.6 |
324.2 |
19.1 |
19.8 |
18.3 |
11.91 |
12.67 |
11.15 |
318.29 |
317.53 |
表三 管道支吊架安装
公称管径D.N. |
用刚性接头每根管吊架数 |
用挠性接头每根管吊架数 | ||
对6m长管 |
对9m长管 |
对6m长管 |
对9m长管 | |
50 |
2 |
3 |
3 |
4 |
65 |
2 |
3 |
2 |
3 |
80 |
2 |
3 |
2 |
3 |
100 |
2 |
3 |
2 |
3 |
125 |
2 |
3 |
2 |
3 |
150 |
2 |
3 |
2 |
3 |
200 |
2 |
3 |
2 |
3 |
250 |
2 |
3 |
2 |
3 |
300 |
2 |
3 |
2 |
3 |
四 管道分支开孔尺寸表
|
主管外径(mm) |
支管外径(mm) |
开孔直径(mm) |
01 |
42 |
26 |
26 |
02 |
42 |
21 |
26 |
03 |
48 |
26 |
26 |
04 |
48 |
26 |
26 |
05 |
57.0:60.3 |
48.0 |
38 |
06 |
57.0:60.3 |
42.3 |
38 |
07 |
57.0:60.3 |
33.5 |
38 |
08 |
57.0:60.3 |
26.8 |
38 |
09 |
76.1 |
48.0 |
44 |
10 |
76.1 |
42.3 |
44 |
11 |
76.1 |
33.5 |
38 |
12 |
76.1 |
26.8 |
38 |
13 |
88.9 |
60.0 |
64 |
14 |
88.9 |
48.0 |
51 |
15 |
88.9 |
42.3 |
51 |
16 |
88.9 |
33.5 |
44 |
17 |
88.9 |
26.8 |
44 |
18 |
108.0 |
(75.5):76.1 |
70 |
19 |
108.0 |
60.3 |
70 |
20 |
108.0 |
48.0 |
51 |
21 |
108.0 |
42.3 |
51 |
22 |
108.0 |
33.5 |
51 |
23 |
108.0 |
26.8 |
38 |
24 |
114.0 |
(88.5):88.9 |
89 |
25 |
114.0 |
(75.5):76.1 |
70 |
26 |
114.0 |
60.3 |
70 |
27 |
114.0 |
48.0 |
51 |
28 |
114.0 |
42.3 |
51 |
29 |
114.0 |
33.5 |
51 |
30 |
114.0 |
26.8 |
38 |
31 |
140.0 |
114.0 |
114 |
32 |
140.0 |
(88.5):88.9 |
89 |
33 |
140.0 |
(75.5):76.1 |
70 |
34 |
140.0 |
60.3 |
70 |
35 |
140.0 |
48.0 |
51 |
36 |
140.0 |
42.3 |
51 |
37 |
140.0 |
33.5 |
51 |
38 |
165.0 |
114.0 |
114 |
39 |
165.0 |
(88.5):88.9 |
89 |
40 |
165.0 |
(75.5):76.1 |
70 |
41 |
165.0 |
60.3 |
70 |
42 |
165.0 |
48.0 |
51 |
43 |
165.0 |
42.3 |
51 |
44 |
165.0 |
33.5 |
51 |
45 |
159.0 |
108.0 |
114 |
46 |
159.0 |
60.3 |
70 |
