| 暑假中，我正满头大汗在网上拚杀的时候，朋友把他损坏的显示器送来了，并死活让我给他维修好。今年暑假天气太热，开空调的多，结果造成电压忽高忽低波动，而我这里，也刚用一台空调上用的220V/110V变压器改装成功一台稳压器，该变压器，标称功率2000W，故一切设备都正常工作，没有受到丝毫影响。 |
| 显示器开机没有任何显示，仔细听内部了出轻微的“啪”“啪”响声，据朋友说是正常使用时，突然就不亮了，再关机重启，只看到主机上指示灯闪亮，显示器没有任何反应，怀疑内部有元件损坏导致保护电路动作。打开显示器，不通电用万用表电阻档测量行输出管的集电极，阻值比较大，说明不是行管的问题；测量主电源输出，发现阻值为0，说明主电源的负载有元件损坏导致短路，顺该电路的走向检查，发现有一个型号为IRF634的功率管击穿短路，下面的任务就是找出该管损坏的原因，然后换元件就OK啦。 |

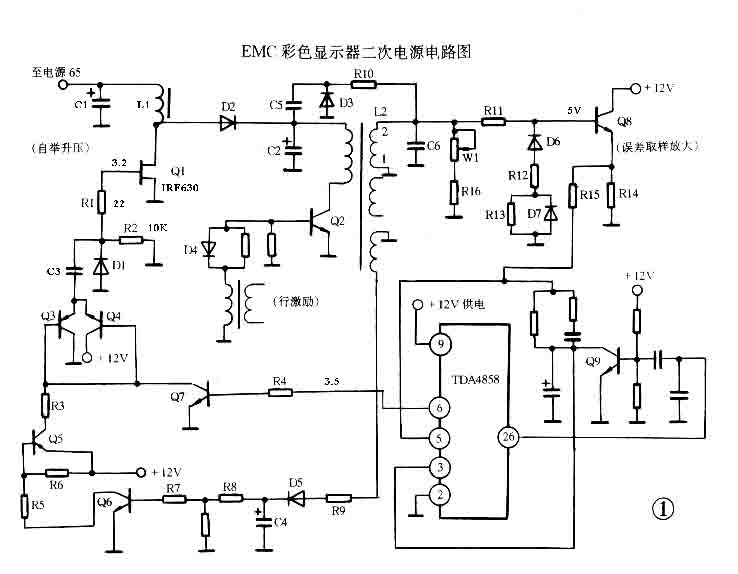

| 查了一下显示器的相关电路，发现IRF634功率管是二次电源的升压管。现在的显示器为了在不同的分辨率下都能得到满屏的效果，采用一片单片机电路来控制二次电源升压管的工作状态，以得到不同的行输出电压，把相关的电路画出来，得到了下面的电路图，下面对此电路做一下分析： |
|
|
| 1．图1中的电感L1、场效应管Q1、二极管D2等组成了一个简单的自举升压电路。通过对场效应管Q1的G极加入一定的开关脉冲信号，使Q1场效应管处于开关状态。这时电感L1上就会产生一定量的感应电动势，然后叠加于主电源之上，通过隔离二极管D2隔离后，由电容C2进行电源滤波，送给行输出电路。 |
| 2．图1中的电阻R2、R4，电容C3，三极管Q3、Q4、Q7，二极管D1，组成了开关脉冲信号激励电路。由IC TDA4858⑥脚输出的开关脉冲信号，经Q7三极管放大后，由集电极输出至Q3、 Q4两只三极管所组成的放大电路中，然后将开关脉冲信号经电容C3耦合到由二极管D1、电阻R2所组成的积分电路，截去开关脉冲的负半周，保留正半周，经电阻R1限流后送至场效应管Q1的G极，驱动自举升压电路工作。 |
|
3．图1中的电容C6，电位器W1，电阻R11、R12、R16，三极管Q8，二极管D6、D7，组成了二次电源稳压取样放大电路。由行输出变压器L2第②端输出的脉冲电压经电容C6滤除高次谐波后，再经电位器Wl与电阻R16组成的取样电路，进行电压取样之后，由二极管D6、D7和电阻R12、R13组成的积分电路，进行积分处理，送至三极管Q8基极进行电流放大，放大后由发射极输出，经电阻R15限流后送至ICmA4858第⑤脚。该取样信号电压直接去控制IC内部的开关振荡脉冲信号的宽度，再经放大后，由IC第⑥脚输出至推动电路。通过该取样电压对开关脉冲信号宽度的调节，自然也调节了场效应管Q1导通时间的长短，改变了电感L1上的感应电动势的大小，从而达到了调节、稳定电压的目的。 |
| 4．图1中的电容C5、二极管D3、电阻R10组成了一个防误动作过压调节电路。其作用是防止开机后，由于行部分正常工作需要一定的时间，在这段时间内，为了防止二次稳压电源受行部分未正常工作的影响，而导致二次电源稳压失控，使输出电压偏高，烧毁行输出部分的元件。 |
| 在开机时，二次电源处于初始状态，行部分并未能立即正常工作。这时为了防止二次电源稳压失控，特设防误动作调节电路。开机一瞬间，一脉冲电压经C5耦合之后，经二极管D3进行积分，截去负半周，然后该信号电压经R10限流，送至取样电路的输入端，从而使二次电源输出电压降低，防止二次电源输出电压升高。 |
| 5．图1中的电阻只3、R5、R6、R7、R8、R9，二极管D5，三极管Q5、Q6，电容C4等，组成了一个脉冲开关信号推动放大电路的供电电路。
该电路通过对行输出取样电压高低的检测，自动改变脉冲激励推动电路的供电电压，从而进一步对开关脉冲进行调宽处理，使二次电源输出的电压更加稳定。 |
| 通过上面对电路的分析，快速二极管D2往后，都是升压管IRF634的负载，现在该管损坏，说明它的负载电路有问题导致其功率过大而损坏，D2、C2和行输出管都是怀疑的对象，电感L1如果有匝间短路，也会在工作的过程中产生尖峰脉冲而击穿IRF634。 |
| 拆下D2，检查二极管的正反向电阻正常； 拆下D2后，在线测量行输出管的电阻值，没有发现异常； 拆下电感L1，由于无法用有效的方式检查其好坏，干脆把原线圈拆了重绕，该线圈是采用多股的纱包线缠起来的，把原线圈全部拆下来，仔细检查纱包线没有烧毁或破损短路的地方，按原样把线圈绕好，层与层之间，加上一层薄薄的电容纸做绝缘，绕好后浸漆后烘干后焊回； 检查滤波电容C2，没有发现漏液的现象，但是用万用表测量其正反向电阻时，发现其中有一个管脚有松动现象，稍用力一拨，竟然把这个管脚拔了出来--问题很清楚了，这个电容内部管脚接触不良，这样，升压管输出的高频脉冲，不能得到很好的滤波，波动的电压加到行输出管上，就会造成交流短路，最终烧毁升压功率管，使电源输出短路而使保护电路动作。 |
| 换一个22UF/250V的电容和一只好的IRF634后，该显示器故障排除！
|
| 下面是从网上搜索到的二例维修过程： |
| 例1、三无。 维修过程：开机后，电源指示灯不亮，开关电源变压器中有较轻的“哒哒”声，根据维修经验，这一定是开关电源负载严重短路所引起的。 断电后，检测行管已经击穿。行管损坏的原因不外乎这么几种：行供电偏高，行逆程电容失效，行激励脉冲不正常，行负载短路等。首先断开行负载，在主电源输出滤波电容C1两端接一个25W的灯泡作为假负载。测电容C1两端电压为65V，正常。又检测行逆程电容并无异常，然后换上新行管，恢复行供电。开机，听见显像管上已有高压产生的声音，随之立即消失，电源指示灯熄灭，开关电源中又发出“哒哒”声，行管又被击穿。由于行管在短时间内就击穿损坏，明显属于过压，但主电源接假负载又正常，这说明二次电源有故障。
|
| 例2、三无。 维修过程：开机后，电源指示灯未亮，机内发出“哒哒”声，检测行管已击穿，然后仔细用各种方法检测主电源，二次电源，行电路均正常。更换行管后，试机8个小时之久，未出现异常现象。但第二天早晨，一开机，只见电源指示灯一亮随后又熄灭机内又发出“哒哒”声。拆开机，发现行管又被击穿。这时更换行管后，又查至电源和二次电源，并代换了所有逆程电容，开机几个小时均正常。这时又连续开关了几次电源开关，试一下该机稳压性能都正常。又是第二天早晨，一开机，故障又出现，这回可马虎不得了，只好重新换上新行管Q2等待第二天的来临。 第二天，在开机时，用万用表严密地监测二次电源输出电容田两端的电压，只见一开机，电压从0V升至140V，然后行管击穿了，这下可知道了，原来是电源稳压电路出现了异常。仔细分析，这种故障只是每天早晨开机时会出现，那么可能是稳压回路中某元件不良，受温度的影响所产生的。但电源又分为主电源和副电源两部分，该先查哪一部分呢?由原理可知道，即使主电源稳压不好，也不会在这短时间内将行管击穿，因为主电压稳压输出后，还要经过副电源稳压，这时便选择从副电源的稳压环路着手检查。分析电路，发现影响到刚开机二次电源稳压效果最主要的一部分应是由电阻R10、二极管D3、电容C5所组成的“防误动作过压调节电路”。 认真检查电阻R10、二极管D3无异常，但用万用表电容畅Rx10k档检查，已无容量，外观也变了形，正常容量标为0.033uF／250V。它位于行管散热片一侧，估计可能是该电容长期受高温烘烤而引起损坏。更换该电容后，故障彻底排除。 维修总结：由于该电容失效后，在刚开机行电路还未工作稳定时，不能正常稳定二次电源输出的行电路供电电压，导致二次电源输出电压升高，从而使行管损坏。 注：彩显的行管一般是用不带阻尼的行管，我们在代用彩显行管时千万不要代用彩电中常用的带阻尼管的行管，这样会导致行激励不足，使行管发热加剧，以致损坏。再说彩电行管的频率特性也没有彩显行管好。 |
