3、DLP/DMD投影机工作原理
DLP投影机也称数据投影机，即数据光处理，其核心部件为DMD，即数据微镜装置，其它的部件还有氙灯泡、光学棱镜和镜头。其工作原理是：当光线经过棱镜分解成R、G、B三原色后，投射到DMD芯片，DMD芯片上由很多微小的镜片组成(如果分辨率是800×600，则DMD芯片上有48万个小镜片)，每个镜片均可在-10°与+10°之间自由旋转并且由电荷定位，信号输入经过处理后作用于DMD芯片，从而控制镜片的偏转，入射光线在经过DMD镜片的反射后到投影镜头投影成像。
DMD只有EPROM那么大，每一个微镜对应一个像素点，DLP投影机的物理分辨率就是由微镜的数目决定的。
DLP投影机也称数据投影机，即数据光处理，其核心部件为DMD，即数据微镜装置，其它的部件还有氙灯泡、光学棱镜和镜头。其工作原理是：当光线经过棱镜分解成R、G、B三原色后，投射到DMD芯片，DMD芯片上由很多微小的镜片组成(如果分辨率是800×600，则DMD芯片上有48万个小镜片)，每个镜片均可在-10°与+10°之间自由旋转并且由电荷定位，信号输入经过处理后作用于DMD芯片，从而控制镜片的偏转，入射光线在经过DMD镜片的反射后到投影镜头投影成像。
DMD只有EPROM那么大，每一个微镜对应一个像素点，DLP投影机的物理分辨率就是由微镜的数目决定的。
DLP投影机是一种继LCD后发展起来的投影显示技术，是一种全数字反射式投影技术。其特点是数字优势。数字技术的采用，使图像的灰度等级提高，图像噪声消失，画面质量稳定，数字图像非常精确。其次是反射优势，反射式DMD器件的应用，使成像器件的总光效大大提高，对比度、亮度、均匀度都非常出色。DLP投影机清晰度高、画面均匀、色彩锐利、三片机可达到很高的亮度，且可随意变焦，调整十分方便。在分辨率方面，部份机型可达到1280×1024。
DLP投影机分为：单片DMD机，主要应用在便携投影产品；两片DMD机，主要应用于大型拼接显示墙；三片DMD机，主要应用于超高亮度投影机。

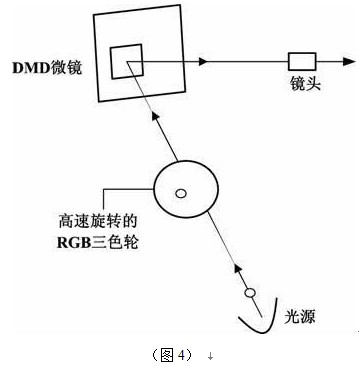

DLP工作原理图如图4：
4、投影机常用名词与技术参数的含义
1、流明
流明是光通量的单位，是指发光体在单位面积上通过的光能量。
2、分辨率
对于图像信号的分辨率分为数字图像和模拟图像。
数字图像分辨率是指反映整个图像画面垂直和水平方向像素数的乘积。
模拟图像分辨率是指反映整个画面最多的扫描线数。
对于显示设备的分辨率同样也分为数字和模拟。只是数字图像分辨率是指硬件基础本身所能反映的垂直和水平方向像素数的乘积。
模拟图像分辨率是指硬件本身所能达到的最多扫描线数。
3、屏幕增益
对于正投屏幕来说，增益是反射光的光通量与入射光线通量的比值；而对于背投屏幕来说，增益则是透射光线光通量与入射光线光通量的比值。
4、亮度
美国国家标准局对显示设备的流明数设有标准，以此标准量测出的亮度通常以ANSI LUMENS表示。ANSI流明数越高表示越亮，则投影机越高档。测量屏幕上投影图像亮度的方法：把一平方米的图像平均分成九份，测量每份中心点的光量值，再求出九点的平均值。
5、标准分辨率
组成一幅图像像素(或点)的数目，像素数目越多分辨率越高，显示时就越细腻平滑。高分辨率允许显示更多的信息。VGA=640×480，SVGA=800×600，XGA=1024×1024。
分辨率有：可寻址分辨率、RGB分辨率、视频分辨率三种。对CRT投影机来说，可寻址分辨率是指投影机管可分辨的最高像素，它主要由投影管的聚焦性能所决定，是投影管质量指标的一个重要参数。可寻址分辨率应高于R、G、B分辨率。R、G、B分辨率是指投影机在接R、G、B分辨率视频信号时可达到的最高像素，如分辨为1024×768表示水平分辨率为1024，垂直分辨率为768，RGB分辨率与水平扫描频率，垂直扫描频率及视频带宽有关。视频分辨率是指投影在显示复合视频时的最高分辨率。
1、流明
流明是光通量的单位，是指发光体在单位面积上通过的光能量。
2、分辨率
对于图像信号的分辨率分为数字图像和模拟图像。
数字图像分辨率是指反映整个图像画面垂直和水平方向像素数的乘积。
模拟图像分辨率是指反映整个画面最多的扫描线数。
对于显示设备的分辨率同样也分为数字和模拟。只是数字图像分辨率是指硬件基础本身所能反映的垂直和水平方向像素数的乘积。
模拟图像分辨率是指硬件本身所能达到的最多扫描线数。
3、屏幕增益
对于正投屏幕来说，增益是反射光的光通量与入射光线通量的比值；而对于背投屏幕来说，增益则是透射光线光通量与入射光线光通量的比值。
4、亮度
美国国家标准局对显示设备的流明数设有标准，以此标准量测出的亮度通常以ANSI LUMENS表示。ANSI流明数越高表示越亮，则投影机越高档。测量屏幕上投影图像亮度的方法：把一平方米的图像平均分成九份，测量每份中心点的光量值，再求出九点的平均值。
5、标准分辨率
组成一幅图像像素(或点)的数目，像素数目越多分辨率越高，显示时就越细腻平滑。高分辨率允许显示更多的信息。VGA=640×480，SVGA=800×600，XGA=1024×1024。
分辨率有：可寻址分辨率、RGB分辨率、视频分辨率三种。对CRT投影机来说，可寻址分辨率是指投影机管可分辨的最高像素，它主要由投影管的聚焦性能所决定，是投影管质量指标的一个重要参数。可寻址分辨率应高于R、G、B分辨率。R、G、B分辨率是指投影机在接R、G、B分辨率视频信号时可达到的最高像素，如分辨为1024×768表示水平分辨率为1024，垂直分辨率为768，RGB分辨率与水平扫描频率，垂直扫描频率及视频带宽有关。视频分辨率是指投影在显示复合视频时的最高分辨率。
