1、方案概述：
IDC是高速互联网的调控中心，它们承担着对信息资源的远程处理、存储和转送，“时效性”要求极高。因此，IDC必须向用户提供365×24连续不断的高速、安全和可靠的信息资源增值服务。
为了满足信息网络对IDC机房实现无人或少人值守管理和远程集中监控的需求，对互联网数据中心来说，除本身应配置对它的所有IT设备进行实时监控的网络管理系统之外，还应建立一套对“非IT设备”的集中监控体系，以便对诸如安全系统、UPS、空调机、配电柜、电池组、发电机组、漏水警报、消防系统等设备的运行情况进行实时的监控和分析，下面就对此套方案的各个系统分别作详细论述。

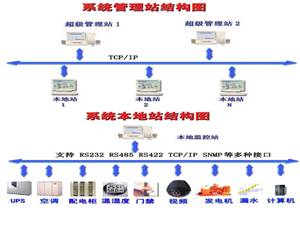

机房集中监控系统拓扑图：
2、安防系统
IDC机房是为各部门提供信息服务和信息管理的核心平台，需要有效控制整个机房区域的人员进出情况，对安全防范等级要求较高。安防系统正是根据需求全面考虑的，具体子系统包括：门禁系统、视频监控系统。
机房内有大量的设备其中包括网络服务器设备和动力环境设备，对场地环境及动力环境设备运行稳定性的要求极高，如采取24小时专人值班定时巡查环境设备的方式，就会存在着耗费人力资源、人力长时间重复劳动易于疲劳和疏忽、巡查人员专业技能水平不足以排除故障和整个机房动力环境设备监控管理工作不科学和规范等问题。
安防系统为机房维护人员提供了先进的管理手段、实时的管理信息和丰富的历史记录，可以提高对机房系统设备的管理水平，实现科学管理，同时也节省了人力，减轻了维护人员的劳动强度，提高了对突发事件的快速反应能力，减少了事故带来的危害和损失，从而使机房管理步入了一个新的境界。
■先进性和成熟性
采用的技术和产品，在国际上既有先进性，又是广泛使用的技术和产品。在软硬件方面居于世界领先地位，同时又是成熟的产品，使系统具有良好的基础。
■开放性和安全性
采用的产品除了以现有设备组成系统外，还能与符合国际标准的其它厂商的产品互联，同时又具备很好的安全性，以防止受侵害。
■可靠性
产品具备很好的安全稳定性。
■可扩充性
选用产品不但能够满足当前需求，而且还考虑到未来功能扩充的需要。
■可维护性、可管理性
系统具有安装配置简单易行，使用方便，维护轻松，易于管理的特点。
2.2门禁系统
门禁系统由控制器、读卡器、电控锁、电源箱、开门按钮及紧急开门按钮、系统服务器（计算机）、通讯转换器、门禁及考勤管理软件组成。读卡方式属非接触读卡方式，持卡人只需将卡片在读卡器感应区内快速晃动一次，读卡器就能感应到卡片并将卡中的信息（卡号）发送到控制器，控制器进行检查卡片合法性，然后决定是否进行开门动作。整个过程只要在有效的刷卡范围内均可实现门禁管理功能。读卡器安装门边墙内外，而不影响其工作。并通过通信转接器（RS485）与电脑进行实时监控（可由计算机远程遥控开启所有门或某一道门，同时实时监察所有门的状态）、数据处理、查询、报表输出等。整个系统采用进门读卡开门，出门按钮的开门方式，所有门上均有紧急开门按钮。消防报警信号也接入系统，当有消防报警时，系统也可自动断电开门。2.3视频监控系统
在机房设备区域的设备通道和机房的主要出入口及配电室安装摄像机后端录像和选用带有嵌入式数字硬盘录像机实现数字录像。硬盘录像机对视频流的存储和压缩技术是采用MPEG4压缩技术，传输质量非常理想。硬盘录像机有远程浏览功能，用户可在远程监控端上，不影响本地站监控的同时对指定的录像事件进行回放或实时观看监控图像，由于采用的是MPEG4，远程浏览视频文件对带宽压力将变小。所以在机房主控室人员下班后，大楼监控中心可通过远程浏览的方式对本系统进行控制。
系统采用数字录像， 24小时视频信号录像的资料可保留时间30天。系统采用每路视频直接接入主机，可以单独记录每路视频的实际情况。设计的视频线路根据实际需求而定，硬盘录像机位于机房办公区，所有视频信号全部集中于此。
3、环境监控系统
在本方案中根据用户需求，本次设计在机房中采用1台监控主机，实现对各智能设备或子系统的实时运行参数的采集与处理，主要包括：配电监测、UPS监测、精密空调监测、漏水监测、温湿度监测、油机检测、消防检测等。要监控对象：
■配电系统；
■UPS系统；
■机房精密空调；
■机房定位式漏水检测系统；
■ 机房内温湿度；
■油机监测；
■机房消防监测。
上述系统的统一监控，可实现机房无人化管理，并提高了系统的可靠性，实现了机房的科学管理。系统可提供多种形式的报警，软件为全中文界面，图形驱动，操作方便，还可以监控支持SNMP协议的动力设备，并提供用户数据库。
3.1配电监控
■监测对象：
对配电室内配电柜市电总进线电量的监测及所有配电柜内带辅助触点的开关状态监测。（配电柜需在重要的开关上加装辅助触点）
■监测内容：
A、实时监测配电柜市电进线的相电压、相电流、相功率、频率、功率因素、总功率。
B、监测配电柜带有辅助触点的开关工作状态。
■性能要点：
实时显示并保存各配电柜总进线的各监测参数的数值，实时显示并保存各带辅助触点的开关的工作状态。设定电压、电流的上限值与下限值，当监测的电压或电流超过设定的允许值时，系统诊断为有故障（报警）事件发生，监控主系统立刻弹出相应的报警页面窗口，同时监控主机发出多媒体声音报警及发出短信，通知值班人员或相应的主管人员。可查询任一监测对象的历史记录（列表、曲线）。
3.2 UPS检测系统
■监测对象：
对配电室内UPS主机和蓄电池进行实时监测管理。
■监测内容：
A、模拟量：
输入相电压，输出相电压，旁路相电压，输入相电流，输出相电流，旁路相电流，电池电压，电池电流，系统频率，系统负载，电池后备时间。
B、数字量：
输出电压超范围，电池工作模式，旁路工作模式，电池电压高，电池电压低，系统报警，系统暂停，电池电压低报警，旁路电压超限，主电压超限。
所有模拟量与数字量的具体情况依据UPS厂家提供的UPS通信协议而定。
■性能要点：
实时显示并保存各UPS通讯协议所提供的能远程监测的运行参数和各部件状态。
实时判断UPS的部件是否发生报警，当UPS的某部件发生故障或越限时，监控主系统立刻弹出相应的报警页面窗口，同时监控主机发出多媒体声音报警及发出短信，通知值班人员或相应的主管人员。可查询任一监测对象的历史记录（列表、曲线）。
3.3空调监控
■监控对象：
对机房内的精密空调进行实时监测管理。通过空调厂家提供的通信接口与通讯协议，对精密空调实施远端集中监测与控制。
■监控内容：
A、监测部份：
回风温度、回风湿度、回风温度上限、回风湿度上限、回风温度下限、回风湿度下限、温度设定值、湿度设定值、空调运行状态、压缩机运行时间、加热百分比、制冷百分比、加热器运行状态、除湿器运行状态、加湿器运行状态、温湿度变化曲线图、压缩机高压报警、压缩机低压报警、空调漏水报警、温湿度过高报警、温湿度过低报警、加湿器故障报警、主风扇过载报警、加湿器缺水报警、滤网堵塞报警等。
B、控制部份：
空调的远程开机、关机。空调的温、湿度的远程设定。
空调的所有监测与控制部份的具体情况依据空调厂家提供的通讯协议而定。
■性能要点：
监测空调机运行状态，用图形和颜色变化来显示空调的工作情况，故障时将报警。空调的加热器运行状态、压缩机高压故障、过滤网阻塞等的监测与报警，检测空调的运行状态。可以通过本监控系统在远端监控室内控制空调机的启、停，及改变温度与湿度的设定值。
实时显示并保存各空调通讯协议所提供的能远程监测的运行参数、各部件状态及报警情况。报警时，可通过所弹出的报警窗口中相应颜色的改变来分辨报警，同时系统将发出多媒体声音报警及发出短信，通知值班人员或相应的主管人员。通过历史记录直观看出空调机的运行品质，防止小的故障扩大。可查询任一监测对象的历史记录（列表、曲线）。
3.4漏水报警系统
由于机房有着精密空调，暖气等设备泄漏的情况时有发生，同时也可能有自来水侵入的情况发生。这就要求我们及早地发现泄漏情况，保证机房设备的稳定运行。一旦漏水，系统会自动报警，并有直观的图形界面显示。本方案采用定位式漏水控制器，用漏水传感线缆围着空调，一旦有漏水发生，系统就会报警，发出语音报警。通知有关人员及时处理。通过漏水控制器提供RS485通信接口及时把漏水信息、漏水位置，传送到监控主机，实现实时漏水检测。
漏水检测系统由一条检测液体泄漏的感应线缆和报警控制器两部分组成。当泄漏发生时，感应线缆与水或其它液体接触，就会立即将信号传给报警控制器，红灯亮，并同时报警。通过微处理器可显示泄漏具体位置（TTDM控制器）。正常情况下，控制器绿灯亮，安全无事故；黄灯亮时，表明线缆有故障，即时维护。当泄漏清理好后，线缆很快便干爽而报警器即回复监察工作。

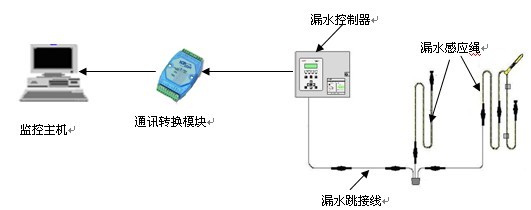

通过漏水感应线缆感应到空调周边水的存在，信号回传到控制器内，因控制器本身输出就RS-485信号，用两根八芯数据线将控制器串联在一根数据总线上（留有一根备用），再通过RS485总线将信号传至监控主机附近的通讯转换模块上换成RS232的信号，再传输至智能通讯卡。系统可监测到控制器所处理完毕的报警信号，即漏水报警和故障（系统断开）报警。
3.5温湿度监测系统
由于气流及设备分布的影响，温湿度值会有较大的区别，根据机房的实际面积，加装温度、湿度传感器，检测机房内的温、湿度。通过加装温湿度传感器，采集机房各点的实时温湿度，提供机房各点准确的实际温湿度值，便于管理员了解机房各点的实际温湿度值，以便通过调节送风口的位置、数量，设定空调的运行温湿度值，尽可能让机房各点的温湿度趋向合理，确保机房设备的安全正常运行。
根据用户机房的实际情况，按一般的要求每50平米设置一个温湿度传感器。因传感器本身输出就RS-485信号，用两根八芯数据线将控制器串联在一根数据总线上（留有一根不备用），再通过RS485总线将信号传至监控主机附近的通讯转换模块上换成RS232的信号，再传输至智能通讯卡。
3.6油机监测
根据发电机配备的控制模块和通讯协议，可以通过远端监控发电机组，并能在检测到故障(油压低、水温/缸温高、外部报警、超速)时自动断开燃油继电器同时停机电磁铁得电吸合。面板LED指示故障状态，提供真实有效的故障报警信号。
性能及特点
■ 宽直流电源输入范围
■ 具有油压低、水温/缸温高、超速保护和指示
■具有充电失败警告指示，不停机
■一个附加的外部输入报警停机信号
■速度信号取自发电频率
■LED显示各种报警状态
■具有运行小时计液晶显示
■外置频率选择拨动开关（50/60Hz）（见右图位置）
■具有燃油输出，起动输出，预热输出，停机输出，公共报警输出功能，且均为继电器输出。
■ 模块化结构设计，ABS塑料外壳，嵌入式安装方式，结构紧凑，体积小，超前单片机控制，性能稳定，操作方便。
报警量
■ 油压低：起动成功后延时10秒后开始检测
■ 水温高：起动成功后延时10秒后开始检测
■超速：起动时开始检测，持续超速3秒后报警停机
■充电失败：起动成功后延时10秒后开始检测
■外部停机报警输入：在人工起动位和自动位一直检测，在停机位无效
■起动失败：在自动状态下，三次起动不成功则报警
■ 停机失败：在发出停机信号30秒之后，若未停稳则公共报警指示灯闪烁
■不发电：起动成功后延时10秒后开始检测，当发电电压低于15V持续5秒以上，报警停机
■公共报警：当发生超速、水温高、油压低、外部停机报警输入、不发电、起动失败、停机失败报警时，公共报警灯闪烁，公共报警
输出
3.6消防监控
由消防控制箱给出的报警信号，通过开关量数据采集模块，将消防控制器上的干接点变化信号送到监控主机，实时监测机房内的火灾情况，即便无人值守，可以确定消防工作状态。
1、采用七氟丙烷无管网灭火系统。
2、防护区设计：本工程中要求气体灭火区域为三层主机房及二层设备间，分别按1个防护区设计。防护区围护结构及门窗的耐火极限均不低于0.5h，围护结构承受内压的允许压强不宜低于1.2Kpa，防护区灭火时应保持封闭条件。
3、气体选用说明：国际上近几年已禁止使用卤代烷（1211、1301等）气体进行灭火，取而代之的是一些毒性小、无污染、灭火效率高的绿色气体。从国内来看，卤代烷气体也已基本退出市场，目前使用较广泛的正是本次工程选用的七氟炳烷灭火气体。灭火剂七氟炳烷（HFC-227ca）的化学分子式为CF3CHFCF3，是一种符合国际标准的绿色灭火气体。对于气体灭火来说，七氟炳烷灭火剂在目前和今后相当长的一段时间内都是首选气体。七氟炳烷灭火剂主要用于扑救以下几种火灾：电气火灾；液体火灾或可融化的固体火灾；固体表面火灾；灭火前应能切断气源的气体火灾等。
机房采用烟感、温感探测器。机房为立体布置：地板下、工作层；二层设备间在工作层布置。当发生火灾时，烟感探测器与感温探测器同时报警才首先切断空调机及非消防用电，其次经确认延时30秒后，再手动、自动、或联动开启气体灭火系统。
本系统交流供电应采用消防专用电，电路中不得接入其它非消防用电设备。平时供电系统正常进行，对备用电源进行浮充，停电时备用电投入。
4、总述
以上便是对IDC机房常用监控设计的方案，其中监控内容和监控对象可根据用户具体实际要求进行面向对象式的开发和应用，也可根据用户自己的需求选取某一个部分进行监控方案的实施。
