欢迎到
经过多年的发展，光纤光缆领域的技术标准已经逐步形成了一套相对稳定的标准体系。其中ITU-T的G.65x系列建议书，IEC的60793和63794系列标准，GB/T9771、GB/T15972、GB/T12357等系列国家标准，以及以行业标准为主的一系列光缆标准等，为光纤光缆产品的生产、工程建设和进出口检验提供了先进、统一的技术规范，提高了整个行业的标准化、规范化程度。
随着近年来光纤光缆技术的进一步发展，部分标准的技术细节也在随之更新和修订，以更加适应市场的需要。本文主要介绍了2009年以来在光纤光缆领域技术标准的最新进展情况，并针对最新的修订内容进行了详细解释。
1光纤技术标准进展
1.1ITU-T光纤技术标准进展
1.1.1ITU-TG.650.1
ITU-TG.650.1于2010年进行了修订，其中主要的更新为以下几点。
a)ITU-TG.650.1-2009第5.3节，删除了跳线截止波长的测试方法。由于实际意义较小，单模光纤规范中均删除了跳线截止波长的定义和指标要求。
b)ITU-TG.650.1-2009第5.3.1.3节，截止波长的测试步骤，对打圈参考法和多模参考法的使用进一步给予了详细解释。对于打圈参考法，所打圈的半径应该在测试之前予以确定。圈的半径应足够小，以滤除次高阶模式，却不应太小，以至于引起长波长处的宏弯损耗。对于G.652~G.656光纤来说，典型的打圈半径为10~30mm，但对于某些G.657光纤，圈的半径可能要求更小。对于一些G.657光纤，由于其优异的抗弯曲特性，使用打圈参考法测试截止波长可能并不适合，这种情况下，推荐使用多模参考法进行测试。
c)ITU-TG.650.1-2009第5.6节，增加了宏弯损耗的测试方法。
1.1.2ITU-TG.650.3
ITU-TG.650.3于2011年以增补文件的形式新增了资料性附录三：“在已安装的链路上区分宏弯点和熔接点的方法”，其主要原理是依据测试2个波长处的双向OTDR曲线，对于某一个损耗事件点，根据2个波长处实测损耗值，计算宏弯因子，再通过宏弯因子判断该处是否为异常宏弯点。由于G.657光纤的弯曲损耗一般很小，建议书中注明了此方法一般只适用于G.652光纤。同时，在不清楚链路中使用的光纤类型时，此方法也不适用。
1.1.3ITU-TG.652~G.656
G.652~G.656系列标准均在2009—2010年进行了更新，但实际的技术指标并没有大的变化。
所有单模光纤系列的标准中，均删除了跳线截止波长的相关内容。
1.1.4ITU-TG.657
2009版的ITU-TG.657较上一版本变化较大，主要表现在对光纤分类上，由最早的G.657A和G.657B改为了G.657A1、A2、B2、B34个子类。
2010年6月，ITU还发布了G.657建议书的增补文件，对资料性附录一：“小弯曲半径条件下光纤的寿命预测”进行了修订。
另外，在2011年2月最近一次的ITU-T会议上，对G.657建议书的进一步发展进行了广泛的讨论。其中形成一致意见的是：在下一版本的ITU-TG.657建议书中，将B2和B3类光纤的MFD范围变为与A1和A2一致，即删除下限为6.3μm的小模场光纤类型。其主要原因在于小模场的G.657光纤在实际应用中与G.652光纤的接续损耗较大，且现在市场上各厂商的主流产品均为模场直径与G.652光纤接近，而非小模场的光纤。此意见将在下一版本的修订中继续进行讨论，现阶段官方发布的正式建议书中仍维持了原分类原则。
1.2IEC光纤技术标准进展
1.2.1IEC60793-2-10A1类多模光纤技术规范
IEC60793-2-10为A1类多模光纤的技术规范，最新有效版本为2011版。其中主要的修订为以下几点。

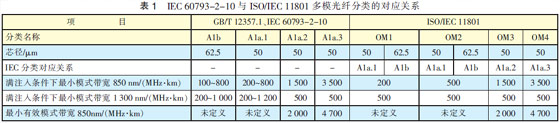

a)A1a类光纤中，除A1a.1和A1a.2外，新增加子类A1a.3(对应ISO/IEC11801所规范的OM4)。IEC60793-2-10中多模光纤的最新分类方法与ISO/IEC11801的对应关系如表1所示。
图1IEC60793-2-10与ISO/IEC11801多模光纤分类的对应关系
b)通过新增资料性附录，进一步对带宽测试的注入要求和有效模式带宽进行了解释。
1.2.2IEC60793-2-50单模光纤系列技术规范
IEC60793-2-50包括ITU-T所规范的G.652~G.657所有系列的单模光纤，最新有效版本为2008版。
在近2年的IEC会议中，正在对IEC60793-2-50进行新的修订，其中主要的修订为以下几点。
a)在单模光纤的尺寸规范参数表中，常规的光纤外涂覆层直径规范为(245±10)μm，除此之外，也可选择其他的外涂覆层直径，如(400±40)、(500±30)、(700±100)、(900±100)μm。最新的修订在可选择的外涂覆层直径中增加了(200±10)μm，即现在市场上出现的可用于小型化光缆的小尺寸光纤。需要说明的是，对于以上不同的涂覆层直径，其包层玻璃部分的尺寸典型值仍为125μm。
