认识光端机
↑开关↑电源 ↑以太网接口及网管接口 ↑2M口8个E1 &nb sp; ↑光口

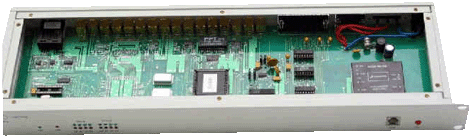

光端机内部结构

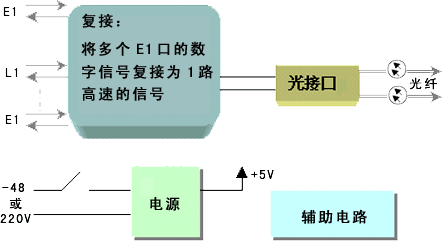

光端机原理
1.怎么看光端机的性能优略
◇ 有几个光口，几个光方向。
◇ 有多少的E1信道
◇ 有没有以太网接口
◇ 有没有V35接口
◇ 有没有V11/V24接口
◇ 有没有勤务电话
◇ 有没有网管
◇ 组网方式：能不能构成自愈环。
2.光口的数量1：点到点方式

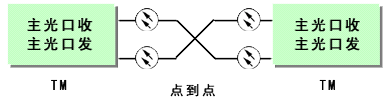

最便宜的光端机只有1个光接口1对设备，组成点到点工作方式 也叫终端方式：TM
3.光口数量2：双光口单方向

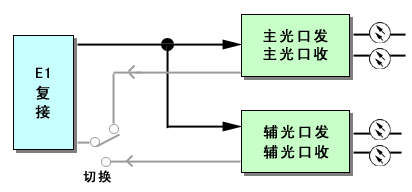

较好的光端机有双光口双光口的光端机还分：1个还是2个光方向1个光方向的双光口，是1+1备份工作的一旦主光纤断了，辅光口保证工作。
4.光口数量3：双光口双方向

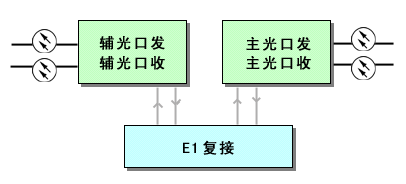

来自左光口的信号1部分落在本地，另1部分继续从右光口发送，这种工作模式叫上下路模式：ADM具有ADM方式的光端机可以组成双纤自愈环
5.双纤自愈环的好处

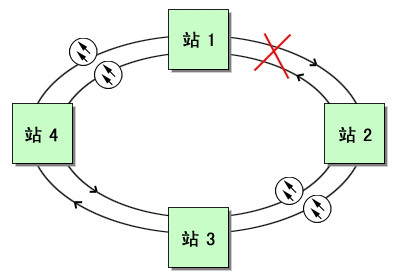

自愈环的好处就是，一旦光缆断了，整个通信不会中断。光缆正常时，各站间的信息从 外环走端缆后，站1发向站2方向的信息，改由内环走，当光缆接好后，网络自动恢复正常只有具备ADM方式的光端机，才能实现自愈环。
6.光口数量4：多光口多光方向

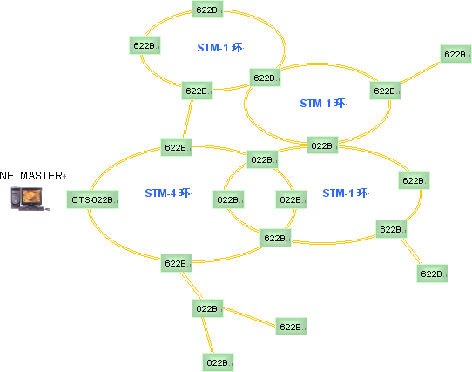

最好的光端机是SDH，具有多个光方向但是价格就贵了很多在SDH设备中在详细论述后面给出1个网络图，是各种方式的集合。

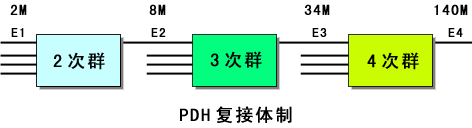

7.有多少E1信道1：PDH体制
最简单的光端机有4个E1口，俗称小8M
30个模拟电话可以复接成1个2M叫基群E1
4个E1可以复接成1个8M叫2次群，也叫E2
4个E2可以复接成1个34M叫3次群。也叫E3
4个E3复接成1个140M，叫4次群。也叫E4
这种体制叫PDH，称作准同步体制。
8.有多少E1信道1：SDH体制
SDH体制是新体制，刚刚诞生10年，最小容量的SDH是155Mb/s叫STM-1有63个E1。
4个STM-1复接成1个STM-4，也叫622,
4个STM-4复接成1个STM-16，叫2.5G
4个STM-16复接成1个STM-64，叫10G
可见SDH光端机是大容量光端机.
155,和622是SDH体制里应用最多的光端机。
9.以太网接口
一般的光端机没有以太网接口, 带以太网接口的光端机是近2年市场的新需要
用1个E1信道可以传10M以太网信号
用4个E1信道可以传100M以太网信号
10.有没有V35接口
一般的光端机没有V35接口
V35接口也是近2年的市场需要
V35接口是1种同步数据接口,速率是NX64kb/s.
通常用1个E1传输1路V35接口。
11.辅助信道和6勤务
一般光端机都有辅助信道。辅助信道是低速的异步数据接口,如RS232勤务电话,用于站间联络,实际上很少使用很便宜的光端机没有勤务电话,有的甚至没有异步数据。
12.网管系统
网管,就是计算机网络管理,也叫集中监控。将所有站的光端机的运行状态信息都接入总 局网管室的网管计算机里,就是网管。
一般PDH光端机没有网管系统。
一般SDH光端机都有网管系统。
13.组网方式
一般PDH光端机只能做TM,即点到点网络。
一般PDH光端机只有1个光口。
SDH光端机即可以做TM方式,也可以做ADM方式,因此可以组成自愈环网络。
3个以上光方向的工作方式叫DXC,就是交叉连接方式。
14.光端机的指标
