常用电缆桥架图及安装示意图

放大字体  缩小字体 发布日期:2012-03-20  浏览次数:1601


   电缆桥架(Cable Tray)通俗地讲就是个承载量大,容易安装,便于拆解,便于维护,环境适应性强的线缆敷设槽及托盘。可明装也可暗装。电缆桥架一般选用优质冷轧、热轧板材、带钢、不锈钢、玻璃钢、PVC、铝合金等材质。表面处理有喷漆、电镀锌、热浸锌、喷塑等。 电缆桥架按类型分为:槽式电缆桥架、托盘式电缆桥架、梯级式电缆桥架、组合式电缆桥架,大跨距电缆桥架,新型免螺栓电缆桥架等。

       电缆桥架常用的有以下几种:

    槽式电缆桥架是一种全封闭型桥架,它适用于敷设计算机电缆、信电缆、热电偶电缆及其它高灵敏系统的控制电缆等。槽式电缆桥架对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好效果。 也是目前北京使用最多的电缆桥架。

     托盘式电缆桥架是石油、化工、轻工、电视、电讯等方面应用较广泛的一种。它具有重量轻、载荷大、造型美观、结构简单、安装方便等优点。它既适用于动力电缆的安装,也适用于控制电缆的敷设。

    梯级式电缆桥架具有重量轻、成本低、安装方便、易散热、通风性好等优点。它适用于一般直径较大电缆的敷设,特别适用于高、低压动力电缆的敷设。

    新型无螺栓电缆桥架是一种轻型化,模块化,简易化,节能的新产品,是省时省料的新技术产品,是电缆桥架更新换代产品。

    大跨距电缆桥架有槽式、梯级式托盘式。主要适用于室内外大跨度的场所使用。特点:载荷大、跨度大,强度高、结构轻便,施工简便的特点。大跨距电缆桥架是电缆桥架的第三代产品。

     随着科技的进步,能源,信息,建筑业的迅猛发展,对电缆桥架的需求也越来越大。由于产生技术和科技含量比较低,又易于批量生产,所以电缆桥架得到了更广泛使用。由于其承载量大,安装便捷,维护方便,外形美观,抗干扰,防尘,防腐等优势优点,使其在商场、酒店、炼油、化工、轻工、纺织、冶金、电力、机械、广播、电视、国防、医学、船舶等行业普遍使用。

常用电缆桥架图及安装示意图:

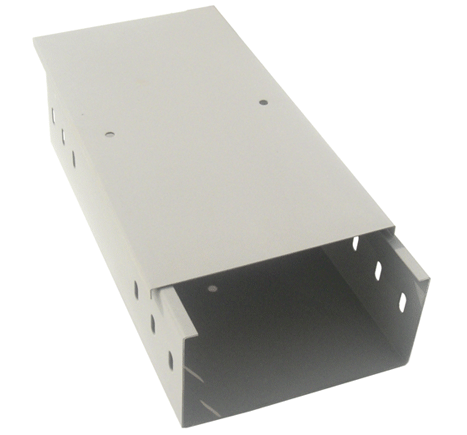

槽式冷镀锌

电缆桥架

防火电

缆桥架

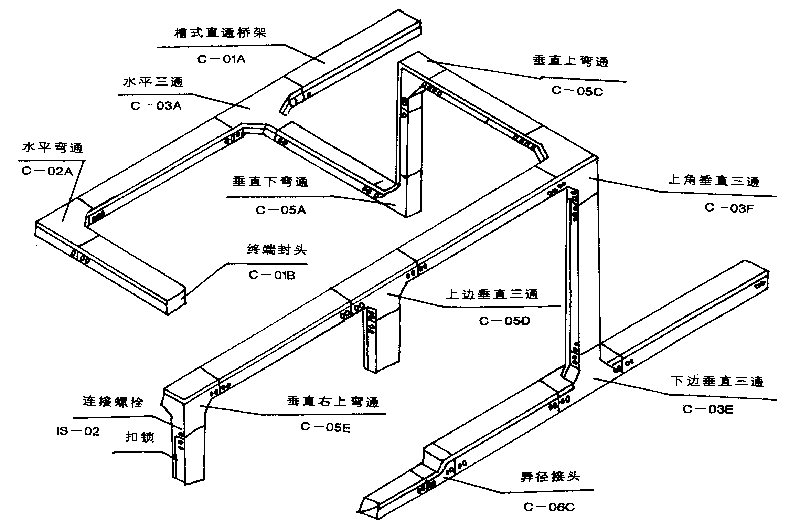

槽式电缆桥架安装示意图

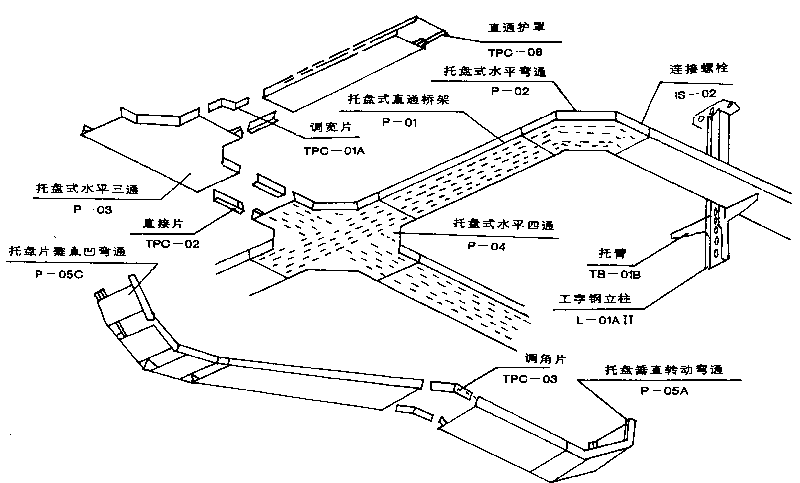

托盘电缆桥架安装示意图

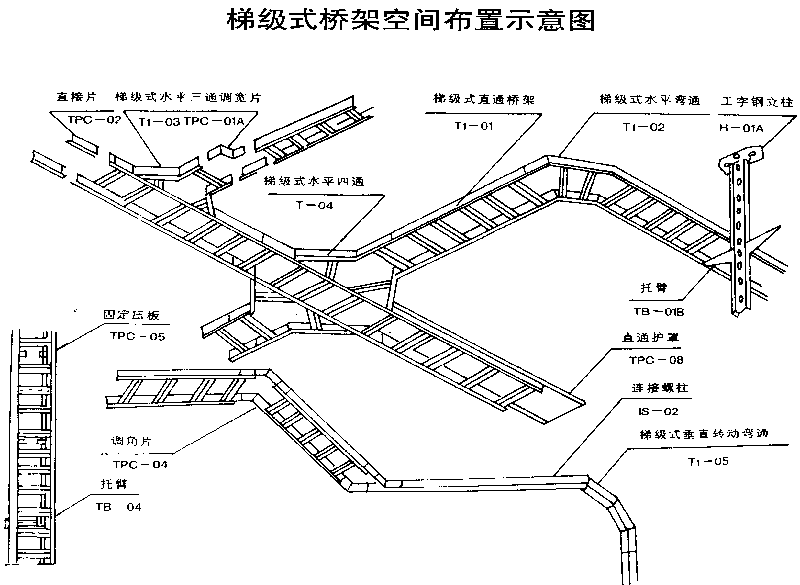

梯式电缆桥架安装示意图
