民用住宅私家影院声学设计详解

   随着人们生活品味不断提高，标准化定制私人影院被更多爱好者钟爱。但是，在民用高层住宅内建造一间顶级私人影院，不仅是音视频设备和室内声场的设计，还必须要有隔音的完美设计和施工，才能保证正常的使用。根据THX影院标准，每个声道标准声压级达到105dB，而民用住宅楼楼板的撞击可能只达到LPN-W75dB的标准，这对于欣赏大片带来许多麻烦。所以隔音处理与混响控制必不可少。下面我们通过一个案例，来解剖民用住宅楼的私人影院设计、建造、测试全过程。

    现场勘察：

    经过设计中心声学工程师与相关技术人员现场勘察，提出以下问题：

    1. 影院的强弱电、新风等需在隔音动工前，做基础布线；

    2. 空调需要安装消声管道并提前布置；

    3. 由于楼上、楼下直接面对的是客厅，左右两侧是主卧与书房，隔音处理难度很大，需做房中房设计，并需考虑结构的荷载；

    4. 隔声和吸声处理后，会缩小房间的容积；

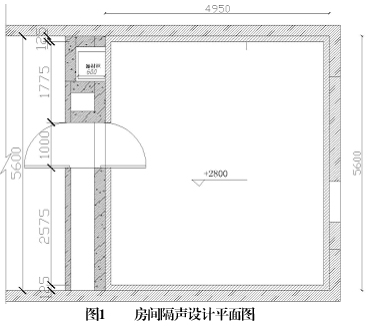

    5. 空间小，把机柜机身镶嵌在视听室外侧墙体上，并在机柜外侧做隔声设计。

    房间声学各项指标设计：

    根据小空间使用功能要求不同，其声学指标也不尽相同。针对本项目，设计中心提出室内背景噪声满足NR-30曲线要求，混响时间要求在0.4±0.2S，房间与敏感房间隔音量大于等于RW65dB，消除驻波、共振、颤动回声、声染色等声学缺陷。

    隔声设计：

    普通住宅楼板存在隔声不良问题

    目前的住宅设计中，楼板采用的做法多是混凝土楼板加抹灰面层。由于混凝土楼板刚性强，减振效果差，因此撞击声隔声很差。撞击声隔声指的是楼板对楼上的脚步声、孩子的跑跳声、拖动家具的滑动声等因撞击发声的隔绝性能。按现行《民用建筑隔声设计规范》GBJ118-1988和《住宅建筑规范》GB50368-2005（全文强条）“7.1条噪声与隔声”规定，住宅楼板撞击声隔声指标Lpn,w应小于等于75dB，而混凝土楼板的Lpn,w都在80dB以上，因此，大多设计院按混凝土楼板设计的民用住宅，其楼板隔声都无法满足影院的使用。

    住宅设计中提高房间隔音量

    1. 浮筑地面隔声设计

    地面隔声最有效的方法是“浮筑地面”法，即在结构楼板上铺一层减振层，一般4-10mm厚，再在上面浇灌混凝土，一般40-80mm，需配筋，形成“三明治”弹性夹心结构。根据清华大学建筑物理实验室检测结论，减振地垫式的浮筑地面比原混凝土楼板的撞击声隔声量可改善达18-22dB（与地垫的材质和弹性有关），现场实测撞击声隔声量Lpn,w可从80dB降低到56-58dB，大大地降低了楼上的生活噪声。这种构造做法日趋成熟，在北京奥林匹克花园、深圳红树西岸、浙江金华天龙置地等房地产项目中均采用了“浮筑地面”构造，实测数据完全满足国家标准，隔声效果非常理想。
