IP网络楼宇可视对讲系统
2、系统设计依据
来邦网络楼宇可视对讲系统是基于国家智能化小区设计标准设计，采用网络化，信息化，数字化技术开发的智能化产品，其数字化水平高，兼容性好，系统集成度高，对外开放标准的API接口协议 ，其设计依据有：
《智能建筑设计标准》（GB/T 50314-2000）；
《民用建筑电气设计规范》（JGJ/T 16-92）；
《中华人民共和国安全防范行业标准》（GN/T74-94）；
《中华人民共和国公共安全行业标准》（GN/T70-94）；
《建筑电器设计规范》（IGI16-33）；
《家居电讯布线标准》（ANSI TIA/EIA-570A）
《深圳市智能化系统等级评定办法》
《建筑及住宅社区物业管理数字化应用》
《建筑及住宅社区营运服务数字化技术应用》
《建筑及住宅社区数字化技术应用系统检测验收》
《建筑及建筑群综合布线系统工程设计规范》（CECS72-95）
《商业建筑通讯布线标准》（ANSI/EIA/TIA-568A）
《始创性的用户建筑布线》（ISQ/IEC IS-11801）
《商业大楼通讯路径和空间结构标准》（ANSI/EIA/TIA-569）
3、系统设计原则
1）安全可靠性：在产品系统设计上采用先进的数字技术，技术及配套设备均成熟可靠。
2）实用性：来邦给人们提供的是高档的产品，在价格上我们追求的却是亲民化的价格，如此才能真正服务千家万户。在系统传输上采用标准的TCP/IP协议网络技术，保证了不同产商之间系统的兼容与互联。
3）可定制性：在系统传输上采用标准的TCP/IP协议网络技术，保证了不同产商之间系统的兼容与互联。在功能上综合多样，具有许多拓展及增值的功能。
4）美观时尚性：产品外型设计时尚家用的产品，追求美观大方、自然和谐，给人们提供与时俱进的时尚应用，比如电子相册，便民信息等。
5）服务专业性：综合考虑系统方案设计、工程施工、设备管理、功能扩展和技术服务的全过程。提供专业的全方位服务，为你量身定制方案。
4、系统性能特点
IP网络楼宇可视对讲系统主要由硬件和软件两部分组成，其中硬件由：智能可视门口机、住户门口机、室内可视对讲机、室内无线分机、后备电源、感应卡发卡器等；软件由管理中心服务器；其他辅助设备如交换机、HUB、防火墙等网络设施；具体配置可由客户根据实际情况来选择。
4.1 门口机
1）可设定为单元门口机、单元门口副机、小区门口机（围墙机）。
2）7寸数字真彩屏，linux操作系统，配有高寿命、高档美观不锈钢防水键盘，按200万次以上。且内置高灵敏度麦克风、高保真喇叭。
3）低照度110°广角CCD彩色摄像头，有弱光红外补偿。
4）数字可视对讲功能
◆ 基于局域网，以TCP/IP协议传输视频、音频和控制信号，系统内最大 可以1024路同时可视对讲。
◆ 可循环对门口机周围实况录像。
◆ 可呼叫转接，当住户家中无人时，来客呼叫可以通过接在该住户室内机 的电话线转接到指定的电话或手机上。
◆ 可留影留言，当来客呼叫住户没有人接听时，自动留影留言，并可在该住户室内机查询。
◆ 可呼叫整个小区的住户或管理员，并进行可视对讲
◆ 可外接一路扩展摄像机，住户可多角度看访客。
◆ 有移动探测，来人时休眠的彩屏会自动打开工作，便于来客和住户呼叫。
5）报警功能
◆ 当被不法分子跟踪或胁迫时，住户输入劫持码可正常开门，且系统会向警卫室和监控中心报警，并通过门口机对现场情况进行录像和录音，作警情存档，可最大限度地保护住户安全。
◆ 当遭到破坏时，及时向警卫室和监控中心报警，并自动在管理服务器上 录像，便于追查处理。
6）IC卡、密码开锁功能：可用感应式IC卡、密码开锁；有别于传统模拟可视对讲，每家住户可自设开锁密码，开锁后可自动对住户室内机安防前端撤防。
7）社区服务功能：有广告发布功能，可以由管理中心软件发布广告，增加物业管理公司 收入。
8）故障自检功能：当门口机存在某种故障时，彩屏上将有相应图标提示，方便调试、检修和维护。
9）技术参数
◆ 含64兆内存。
◆ 工作湿度：≤90%。
◆ 工作电压：DC11-14V，待机功率：9.2W，正常工作功率：10.5W，最大功率：12W。
◆ 存储温度：-40～70℃。
◆ 显示分辨率：800x480像素。
◆ 视频H.264，CIF图像每秒25帧；音频G.726，每秒16kb。
4.2 室内机
室内机有嵌入式室内机、壁挂式室内机、室内无线分机供选择。
室内机特点
1）有7寸和10.2寸数字真彩屏二款，低照度CMOS彩色摄像头，linux操作系统，触摸式操作，尽显高档美观。
2）免提可视对讲，内置高灵敏度麦克风、高保真立体声喇叭，使声音更加逼真、宏亮。
室内无线分机特点
1）采用3.5寸TFT LCD触摸真彩屏，触摸式操作，尽显高档美观。
2）须配合室内机使用，含室内机收发模块，一台室内机最多可配3台室内无线分机。可手持移动，外形别致精美。
3）采用无线局域网（WLAN）。
4）数字可视对讲功能：
5）免提对讲，内置麦克风，喇叭。
6）有接听、可视对讲、开锁、监视功能。
7）数字可视对讲功能
◆ 基于局域网，以TCP/IP协议传输视频、音频和控制信号，系统内最大可以1024路同时可视对讲。
◆ 可呼叫转接，当住户家中无人时，来客呼叫室内机，可以通过接在室内机上的电话线转接到指定的电话或手机上。
◆ 可留影留言，当来客访问但家里无人接听时，访客可直接留影留言，以方便查询或受到骚扰，留影留言作证。
◆ 可设置免打扰，住户可根据自己的需要设置免打扰的时长。
◆ 可户户通，能呼叫小区内任一住户、管理处、监控中心、警卫室，并进行可视对讲。
◆ 可监视门口机或扩展摄像机，随时观察门口机或扩展摄像机周围场所的影像，并可同步听声音。
◆ 独创的黑匣子技术，可安防联动录像，只提供本室内机查询。
◆ 可紧急报警，按报警按钮可及时向警卫室和监控中心报警。
◆ 可以与无线局域网相连。
◆ 电话机功能：可直拨或接听外线电话，使生活更方便。
◆ 电子相册功能：可以把数码照片放在室内机里，做家庭的电子相册，装饰家庭用。
◆ 音乐门铃功能：可外接两线制门铃按钮，可选择音乐铃声。
◆ 信息发布功能：有电子公告功能、便民信息功能、抄表信息查看功能、广告发布功能、紧急广播功能。
◆ 安防报警功能：八防区报警器功能，另配安防模块，可八路报警输入和一路信号输出。
◆ 家电控制功能：可扩展家电控制(灯光、窗帘、场景、空调等)功能。
◆ 支持多通讯协议：支持Can Bus总线、以太网等多种通讯方式。
8）外接扩展设备：
◆ 可外接一台摄像机，住户能随时监控室内外实况；另配扩展模块，可再接入一台摄像机和两台住户门口机。
◆ 可根据客户需求，另购无线接收模块，实现无线探头的接收和转发。
9）故障自检功能：当室内机存在某种故障时，彩屏上将有相应图标提示，方便调试、检修和维护。
10）远程服务功能：可进行远程管理、升级。
11）技术参数
◆ 含64兆内存、2GB的SD卡。
◆ 工作湿度：≤90%。
◆ 工作电压：DC11-14V，待机功率：7.6W，正常工作功率：9.6W，
◆ 最大功率：12W。
◆ 存储温度：-40～70℃。
◆ 显示分辨率：800x480像素。
◆ 采用双向视频H.264，CIF图像每秒25帧；音频G.726，每秒16kb
4.3 管理员机
1）有7寸和10.2寸数字真彩屏二款选择，低照度CMOS彩色摄像头，linux操作系统，智能触摸式操作，尽显高档美观。
2）免提高清可视对讲，内置高灵敏度麦克风、高保真立体声喇叭，并具有16K以上的声音采样率，使声音更加逼真、宏亮。
3）数字可视对讲功能
◆ 基于局域网，以TCP/IP协议传输视频、音频和控制信号，系统内最大可以1024路同时可视对讲。
◆ 可呼叫小区内任一住户、管理处、监控中心、警卫室，并进行双向高清可视对讲。
◆ 可直接开锁。
◆ 有报警信息显示和查看功能。
◆ 可以与无线局域网相连的功能
4）故障自检当管理员机存在某种故障时，彩屏上将有相应图标提示，方便调试、检修和维护。
5）支持多通讯协议
◆ 支持Can Bus总线、以太网等多种通讯方式
◆ 远程服务功能
◆ 可进行远程管理、升级
6）技术参数
◆ 含128M内存、256M flash和2GB的SD卡。
◆ 工作湿度：≤90%。
◆ 工作电压：DC11-14V，正常工作功率：9.0W，最大功率：11W。
◆ 存储温度：-40～70℃。
◆ 提供800x480像素16bit真彩高清显示。
◆ 采用双向视频H.264，VGA图像每秒25帧；音频G.726，每秒16kb。
4.4管理软件
1) 权限管理：登陆服务器的权限管理。
2) 小区管理：可管理住户信息和管理处员工信息
3) 信息管理：含信息发布，便民信息，广告发布。信息发布主要发布给特定住户，可以是单个住户或一组住户；便民信息发布对象是全体住户，广告发布对象为门口机。
4) 小区信息：含小区框架的添加删除，小区信息等内容。
5) 事件管理：含报警事件，开门事件，呼叫管理处事件等内容。
6) 门禁管理：含读写卡软件，有住户卡管理，员工卡管理，来访临时卡管理，发卡、销卡功能。
7) 系统设置：可配置管理员机负责各单元的门口机、室内机呼叫对象及系统主要参数设定。
8) 工具箱：含设备远程升级管理，图片和铃声管理。
4.5 住户门口机
1）嵌入式安装，只有一条网络线与室内机相连，一般安装在住户门口的墙壁上，含专用ABS防火塑料安装底盒。
2）外观电脑色，采用触摸按键，使用方便、美观大方。
3）内置低照度110°广角CCD彩色摄像头，有弱光红外补偿功能，夜间能清晰看到图像。
4）指纹、密码开锁，可以用指纹和密码开启防盗门锁和防火门锁，开锁信号线可以从室内机连接，安全系数更高。
5）数字可视对讲，可呼叫转接，当住户家中无人时，来客呼叫可以通过室内机转接到指定的电话或手机上。
6）可留影留言，当来客呼叫住户没有人接听时，自动留影留言，并可在该住户室内机查询。
7）可受室内机监视，可呼叫室内机、与室内机通话、开锁。
8）有移动探测功能，来人时能实现自动录像存于该室内机。
9）报警功能
◆ 当被不法分子跟踪或胁迫时，住户输入劫持码可正常开门，但系统会向警卫室和监控中心报警，并通过门口机对现场情况进行录像和录音，作警情存档，可最大限度地保护住户安全。
◆ 当遭到破坏时，可实时向警卫室和监控中心报警，并自动录像保存于该室内机，便于追查处理。
10）技术参数
◆ 最低照度：50IRE @0.01Lux。
◆ 存储温度：-25～60℃。
◆ 工作湿度：0～70%。
◆ 工作电压：DC11-14V，待机功率：2.4W，正常工作功率：3.5W，
最大功率：5.0W。
4.6 其他相关配件
A、感应卡发卡器特点
1）一般放在管理处或监控中心，发卡、销卡用。
2）由主机、天线、串行接口等组成，带系统时钟，通过RS232串行接口能实现同PC机及相关设备的连接，可实现安全发卡及满足大多数安全领域的需要，支持标准的无线感应卡，带有中文液晶。
3）随机提供各种平台的驱动开发包，附带的演示程序实现访问感应卡的全部功能，并带有自动测卡操作。4）由管理软件和感应卡发卡器发卡和销卡。
5）技术参数
◆ 读写卡距离：50mm。
◆ 支持卡型：可读写无线感应Mifare卡。
◆ 与计算机接口：RS232/USB。
◆ 通讯速率：9600bps。
◆ 外壳：塑料外壳。
◆ 重量：约200克。
◆ 工作频率：13.56MHz。
◆ 工作电压：DC5V±5%。
◆ 存储温度：-40～70℃。
◆ 相对湿度：30～95%。
B、感应式IC卡特点
1）用于出入小区、单元的刷卡凭证，包括了住户，员工或临时来访者相关信息。
2）由芯片和天线组成，用PVC封装成形，全封闭，无表面接触。
3）感应式IC卡与发卡器之间无物理接触。
4）感应式IC卡表面没有裸露器件，不会因为污损、弯曲而损坏IC卡。
5）IC卡本身无需自带能源读写，体积小，耐用可靠。
6）使用时没有方向性，卡可以以任何方向掠过发卡器表面， 即可完成读写工作。
7）感应式IC卡由发卡器写入住户，来访者，管理服务者相关信息。
8）数据保存10年，10万次写操作，无限次读操作。
C、网络交换机特点
1）用于连接室内机、门口机、管理员机、服务器电脑的中间设备，客户可根据工程情况自购任意品牌、型号及规格的交换机。
2）16口10/100/1000M自适应以太网交换机，机柜式安装，一般安装在弱电间。
3）提供16个10/100/1000Mbps自适应端口，所有端口均支持自动翻转功能，既可用作普通口，也可用作级联口。
4）提供了一个简单、经济、高性能、无缝隙、标准的迁移到1000M网络的解决方法，在提高工作组性能上提供了很大的灵活性，具有使用简单灵活，安装方便，性能优越，性价比高的特点，是您提高服务速度的理想选择。
5）技术参数
◆ 符合IEEE 802.3、IEEE 802.3u标准。
◆ 16个10/100/1000M自适应RJ45端口。
◆ 19英寸标准机架钢壳结构设计。
◆ 内置电源，直接取220V市电，功耗最大88W。
◆ 存储温度：-40～70℃。
5、系统设计及安装

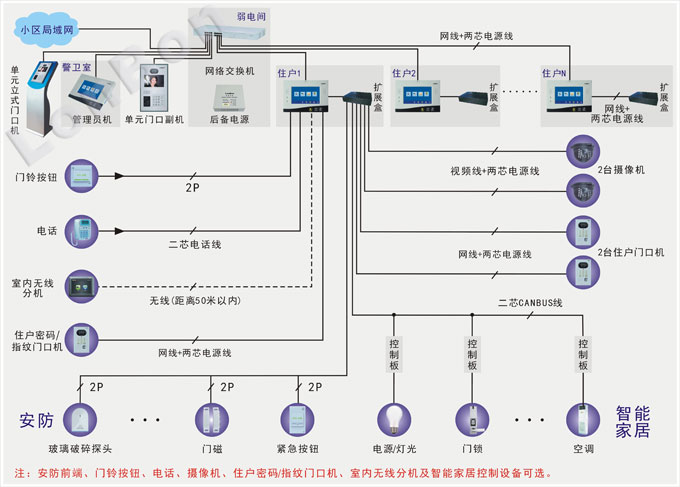

5.1 系统接线图：
5.2 系统布线图：
6、系统布线要求
1)、 本系统布线采用五类或超五类网线，和二芯电源线。
2)、 可本系统单独布线或共用网线。 如与弱电线路平行布线时，线间距离不小于15mm。 如与强电线路平行布线时，线间距离不小于200mm。
3)、 本系统除所配变压器的输入电压为AC220V外，其余电源线的工作电压均在DC12V以下的安全电压。
7、系统的优势特点
1)、品牌效应优势：来邦专业从事对讲系列产品的开发、生产及销售13年，是中国市场卓具规模与实力的专用对讲系列产品和自动排队机的生产、销售商，在市场已有一定的知名度和美誉度，来邦品牌更是深入人心。
2)、强大的技术功能优势：目前市场上的可视对讲产品功能单一，少数几个厂家支持文本信息传输，鲜有支持图片，多媒体信息发布和留影留言功能的产品。不支持信息存储或支持内容少。而来邦以行业最先进的科技打造数字化社区，实现小区对讲、IC卡门禁管理、监视摄像机、报警通知、信息发布、便民信息、广告信息、紧急广播等功能；将居家安防、留影留言、黑匣子技术、电子相册、密码开锁、指纹识别开锁拆、移动探测、呼叫转移、劫持码、音乐铃声、音乐门铃和紧急报警等功能带入对讲系统，还可以灵活地将家电控制、三表远抄等功能纳入该系统。
3)、产品的服务优势：来邦网络可视对讲系统基于局域网，以TCP/IP协议传输视频、音频和多种控制信号，易于Internet连接和访问，安装服务更方便，省时、省力。来邦具有专业的售前服务、对合作伙伴专业培训、针对每一个工程项目专门有工程安装调试培训（建议）、24小时QQ和电话服务、400咨询服务和一年免费包换，三年内免费包修，保修期外只收取成本费的超长售后服务。
4)、产品市场广泛及拓展优势：目前，在国内市场，来邦品牌及产品已占有稳固的地位，来邦的销售网点已遍布全国各地：北京、上海、南京成立了销售分公司，在18个省会城市设立了办事处或代理商，另有2000余家经销商同我公司保持着长期的合作关系。几年来营业额更是每年以50%以上的速度持续增长。
