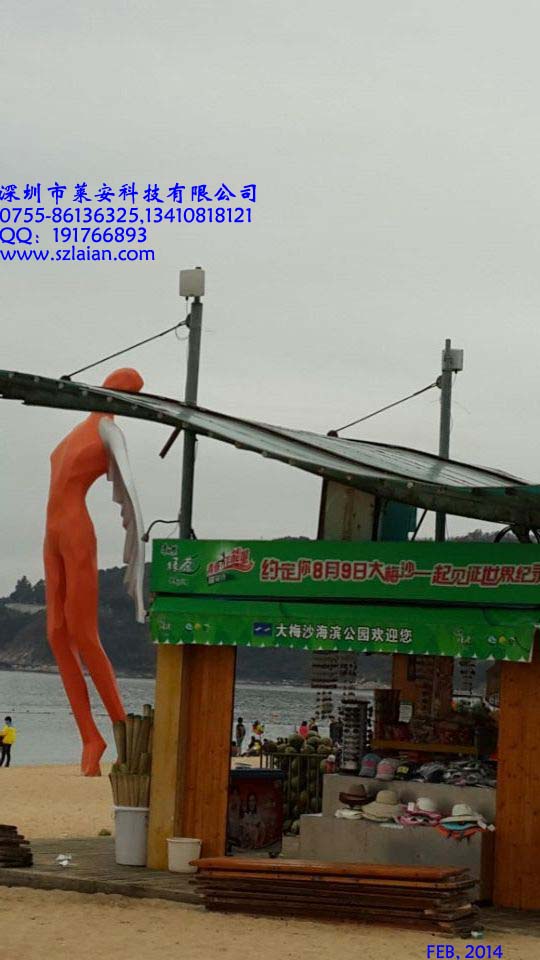

1. 大梅沙海滨公园

大梅沙海滨公园位于深圳特区东部，界于盐田港与小梅沙之间，群山环抱，绿树掩映，海水清澈，浪阔沙白，是一个旅游度假的休闲胜地。

大梅沙海滨长近3公里的沙滩上分布着几十个售货亭，由于人流量巨大，为了做好防范管理，管理方需要安装8台高清网络摄像机进行监控，监控点距机房最远距离约2-3公里。其中7台摄像机由于不方便布线，需要采用无线方式将监控视频信号传输至监控中心。

1. D点两台摄像机，E点三台摄像机分别采用有线方式汇集；

2．F点用1台LA-5838高带宽无线网桥将信号传至C点，C用1台LA-5838高带宽无线网桥接收；

3. C、D、E点分别用1台LA-5838高性能无线网桥将信号传至B点，B点用1台LA-5810E高性能网桥接收；B点后用1台LA-5838回传监控中心；

4. 监控中心对应用1台LA-5838接收。

2. 南阳公园在15个点安装网络高清摄像机，监控点到监控中心距离1000米，传输路径空旷无障碍。建议采用数字微波。

根据点位和摄像机安装位置，相互之间间隔距离较大的监控点，每个点用1台LA-5830F高性能无线网桥监控信号回传监控中心。相邻距离较近的监控点有线方式传输至一处接入交换机，用1台LA-5830F高性能无线网桥回传监控中心。监控点共采用10台LA-5830F无线网桥作作发射回传。

监控中心根据点位分布用3台LA-5810E无线网桥分3组接收前端10台LA-5830F信号。接收后将信号接入交换机即可接入存储显示设备。

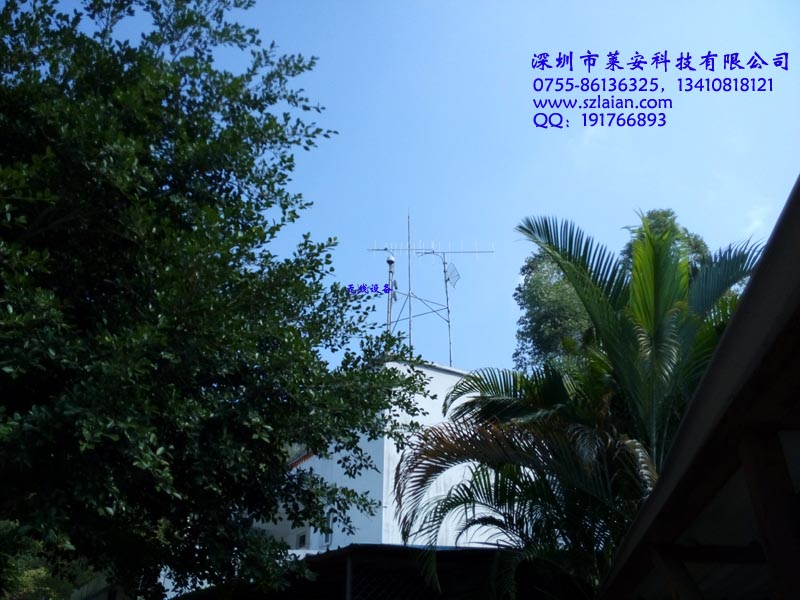

3. 深圳东部某郊野公园（约30平方公里）

采用11台5.8G无线传输设备组网传输。

4. 会宁县会师广场安装5台网络高清摄像机进行实时监控，为了避免布线工程中会对广场地面建筑造成破坏，采用无线方式进行传输。

传输共采用7台莱安5.8G系列高带宽无线网桥进行传输，前端每台摄像机用1台网桥将视频信号回传监控中心。后端根据监控点的分布分成两组采用2台网桥外接定向天线接收。
