| 品牌：学创 | 型号：12芯 | 设备类型：配线箱 |
| 外形尺寸：50*430*300（mm） | 重量：标准（kg） | 质保：10 |
产品概述：
熔接一体化机框具有光缆固定和保护功能光缆终接功能、调线功能、以及光缆纤芯和尾纤保护功能。即可单独配装成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜/架内。构成综合配线架。该设备配置灵活、安装适用简单、容易维护、便于管理、是光纤通信光缆网络终端，或中继点实现排纤、跳纤光缆熔接及接入必不可少的设备。
产品特性：
·标准单元结构尺寸，19英寸宽度，既可装入配线架机柜，也可该做壁挂安装。
·工艺精良结构件采用加厚镀锌钝化处理冷轧钢板和表面喷涂工艺，光纤分配盘采用掺杂阻燃材
·料的塑料材质，轻便灵活，又结实耐用。大径盘绕环设计使尾纤和跳纤的曲率半径每处都保持
·在40mm以上。
·既可单独装配成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜架内构成综
·合配线架。具有光缆引入、固定和保护功能，光缆终端与尾纤熔接功能，调线功能和跳纤存储
·光缆纤芯和尾纤的存储和保护功能等。
·配线箱内采用抽屉式结构，操作时可抽出，完毕后放回。在机箱后部有光缆引入孔和固定模块
·固定后经光缆盘绕架引入分配盒；光纤分配盘结构为可开启上下层结构：开启上层，将尾纤光
·纤连接器与下层适配器连接后沿走线架盘绕经出线孔绕至上层，即可合起上层，尾纤头与引入
·的光缆纤芯熔接后把熔点固定在槽位内粘住，即完成操作，将分配盘插入对应层位即可；分配
·盒下面为跳纤存储盘由于各功能模块可分开操作，使用灵活方便。
|

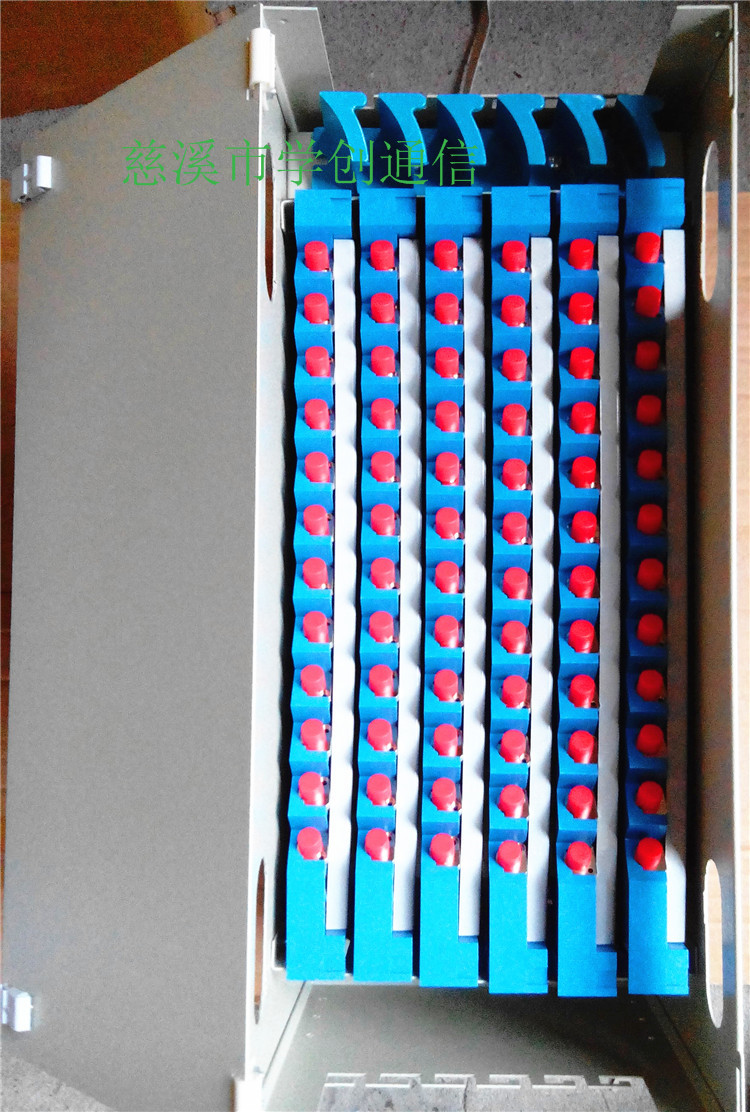

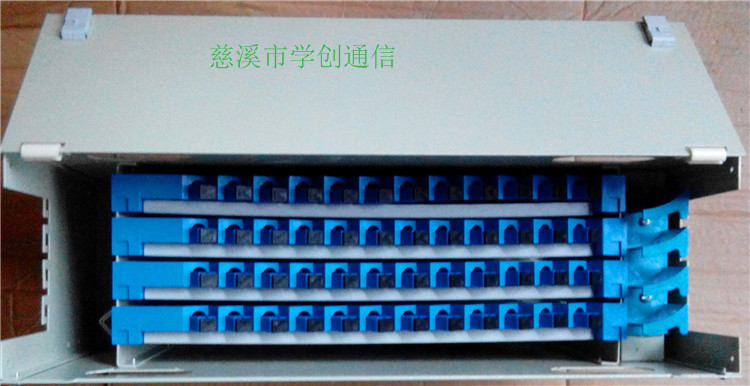

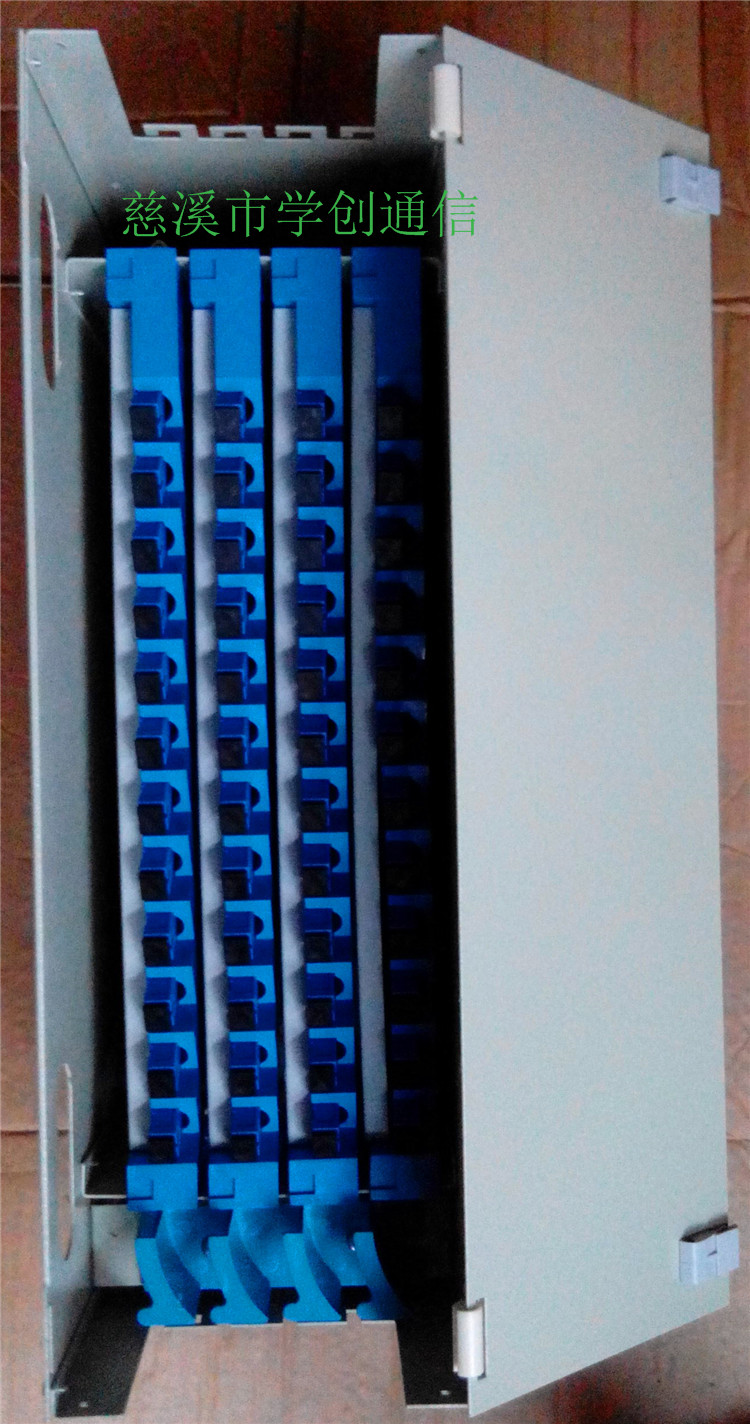

产品名称：ODF单元箱 产品型号：ty-119A 产品类型：（12芯、24芯、48芯、72芯、96芯、144芯）12芯ODF单元箱 规格：19〞标准安装 材质：壳体采用厚度1.2mm冷扎板制成,环氧静电喷塑，外形美观，使用方便 颜色：灰色； 使用条件 *工作温度：-10°C~+40°C *贮存温度：-25°C~+55°C *相对湿度：≤85%（+30°C ） *大气压力：70Kpa~106Kpa 光电性能 *标称工作波长：850nm、1310nm、1550nm *插入损耗：≤0.5dB *回波损耗：PC≥40dB、UPC≥50dB、APC≥60dB *抗电强度：≥3KV(DC)/1min不击穿、无飞弧； *绝缘电阻：≥1000MΩ/500V(DC) *寿命：≥1000次 *收容盘光纤弯曲半径：≥40mm] 机械性能 *塑料件燃烧性能符合GB51697-85的规定。 *光缆光纤穿过金属板孔时装有保护套，纤芯、尾纤的曲率半径大于37.5mm *光缆进入机箱，曲率半径大于光缆直径的15倍 *壳体采用厚度1.2mm冷扎板制成,环氧静电喷塑，外形美观，使用方便 功能 *具有光缆固定和保护功能 *具有光缆终接功能 *调线功能 *光缆纤芯和尾纤的保护功能 应用范围 *适用于光纤到小区、光纤到大楼、远端模块局及无线基站的中小型配线系统 |
