72芯ODF单元箱(ODU熔配一体化子框)

点击图片查看原图
品牌: TaiPing泰平通信(3W三网通信)
单价: 1.00元/台
起订: 100 台
库存: 900000000 台
发货: 付款后 3 天内发货
所在地: 浙江 宁波市
询价
公司基本资料信息








产品详细说明
 『TaiPing泰平通信|3W三网通信&ODF箱|ODF单元体|ODF一体化机箱|ODU熔配一体化子框ODF熔配子框|ODU光纤熔配一体化子框|ODF光纤配线架|ODF光纤配线箱|ODU光纤熔配单元|ODF熔配子框|ODF单元体』ODF箱|ODF子框|ODF单元箱|ODF配线箱|ODF光纤配线架|ODU光纤配线子框|ODF光纤熔配一体化机箱|19英寸光纤配线单元格子|ODF光纤配线架/箱(Optical Distribution frame)《中华人民共和国通信行业标准YDT光纤配线架|YD/T778-2011光纤配线架》

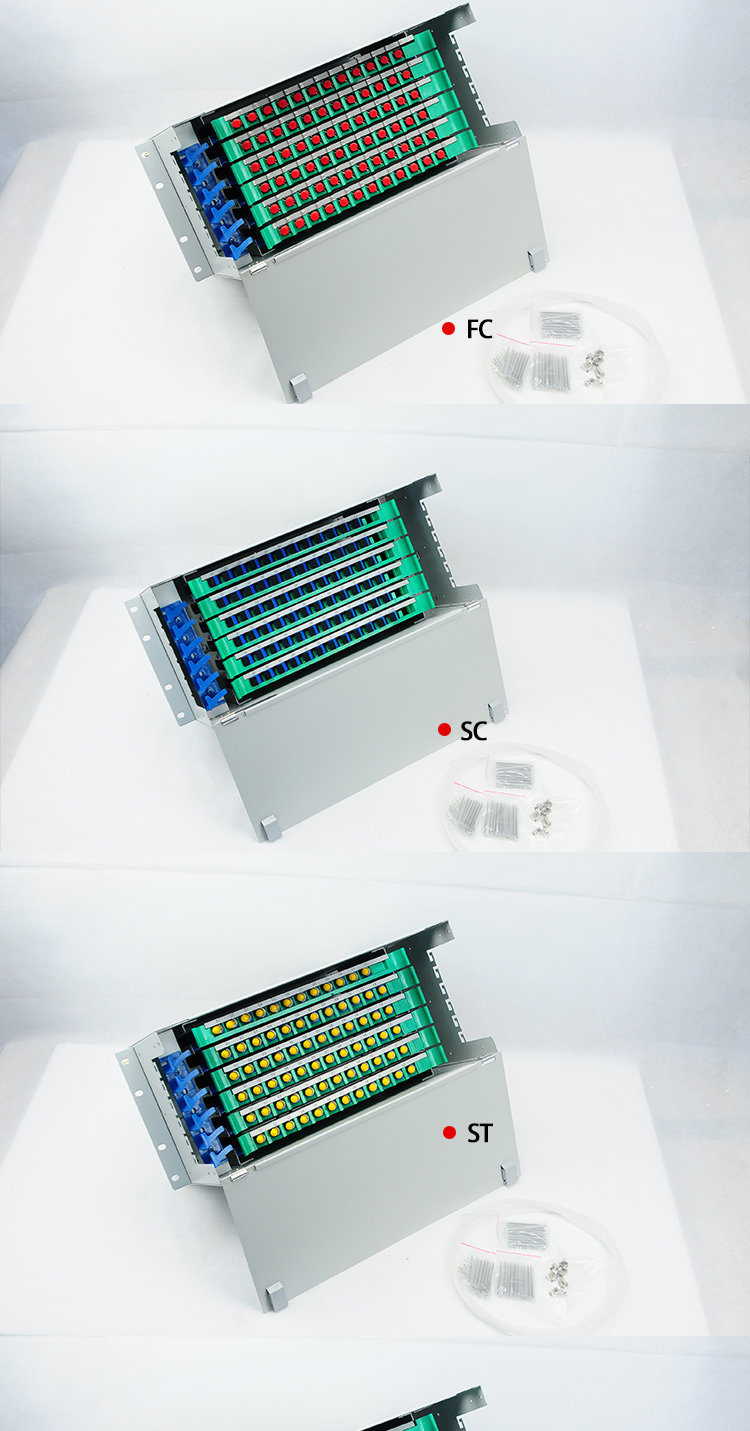

(ODF配线容量:12芯、24芯、48芯、72芯、96芯、144芯ODF单元箱,尾纤型号:FC、SC、ST、LC,尾纤级别:PC网络级、UPC电信级、APC广电级生产基地!!!)

(ODF配线容量:12口、24口、48口、72口、96口、144口ODF单元箱,尾纤型号:FC、SC、ST、LC,尾纤型号:PC网络级、UPC电信级、APC广电级生产基地!!!)



泰平-三网通信名片1

三网通信-名片2

浙江泰平-首页
浙江泰平-首页01

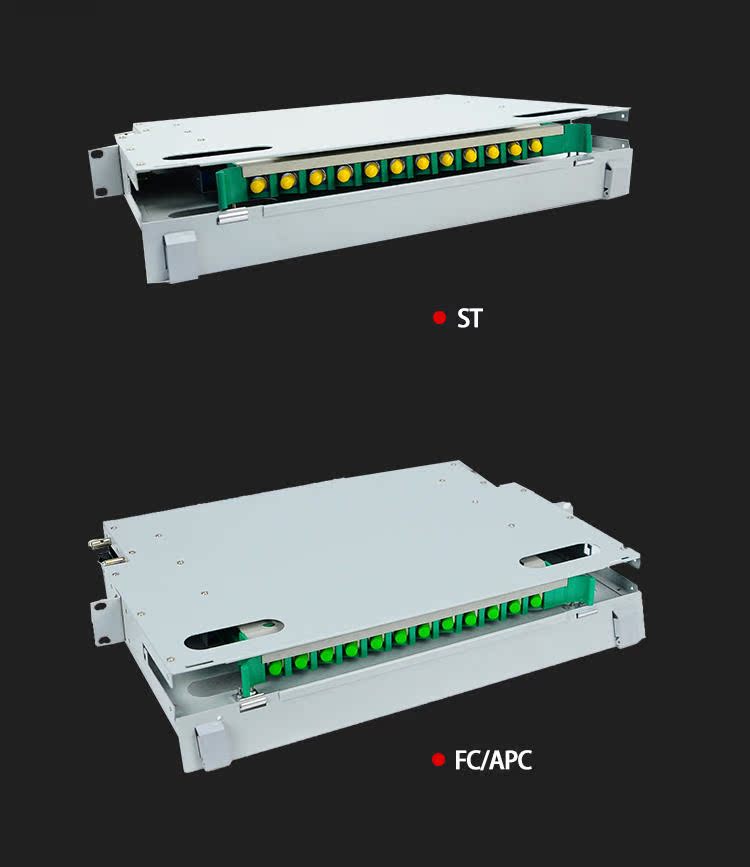

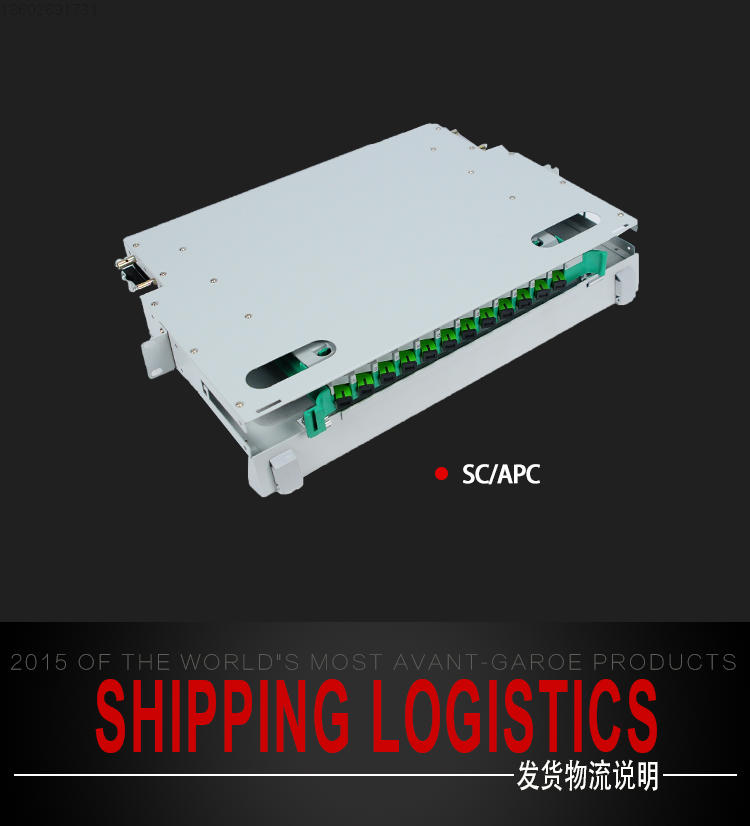

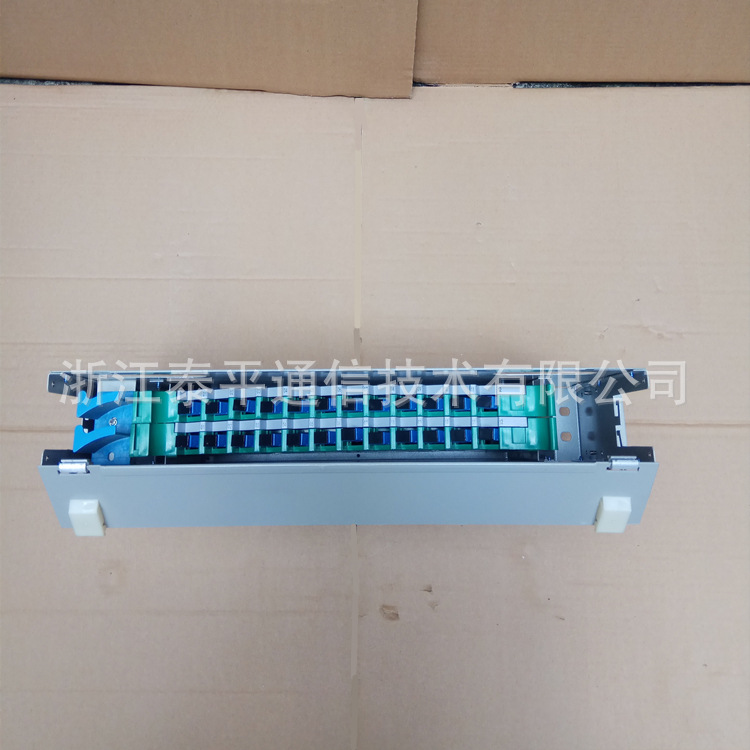

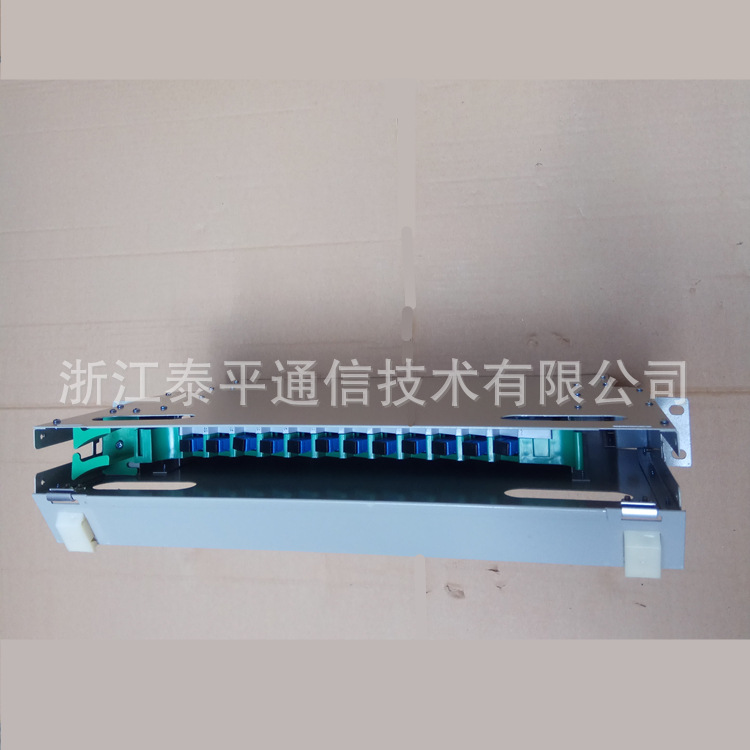

blobblobblob12芯ODF熔配一体化子框
12芯ODF熔配一体化子框2
12芯ODF熔配一体化子框3
12芯ODF熔配子框5
12芯ODF熔配子框4

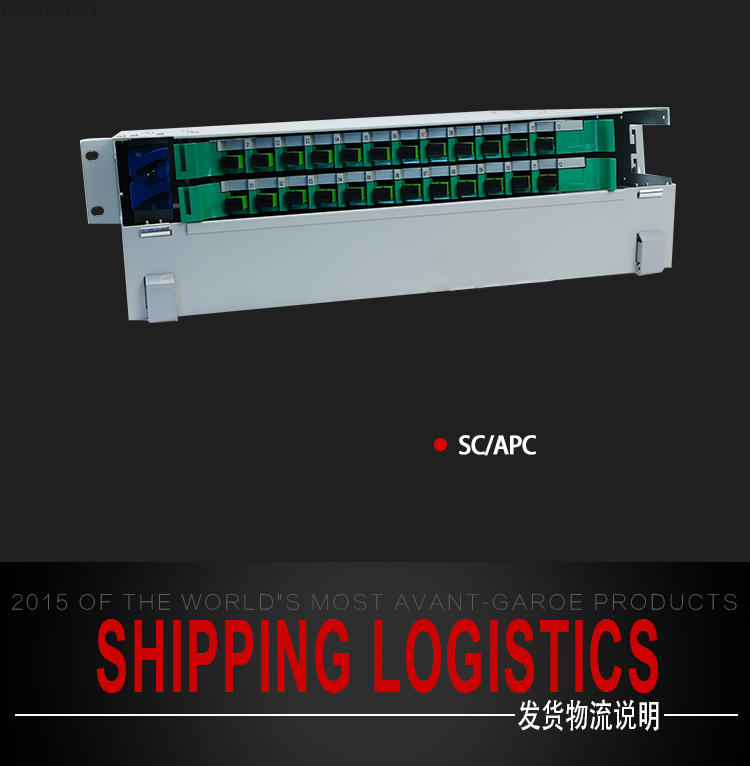

24芯ODF熔配一体化子框1
24芯ODF熔配一体化子框2
24芯ODF熔配一体化子框3
24芯ODF熔配子框4
24芯ODF熔配子框5
48芯ODF熔配一体化子框1
48芯ODF熔配一体化子框2
48芯ODF熔配一体化子框3
48芯ODF熔配子框3
48芯ODF熔配子框4
72芯ODF熔配一体化子框1
72芯ODF熔配一体化子框3
72芯ODF熔配子框4
72芯ODF熔配子框5
96芯ODF熔配一体化子框
96芯ODF熔配一体化子框1
96芯ODF熔配一体化子框2
96芯ODF熔配子框4
96芯ODF熔配子框5
144芯ODF熔配一体化子框1
144芯ODF熔配一体化子框2
144芯ODF熔配一体化子框3
144芯ODF熔配子框3
144芯ODF熔配子框4
undefined



产品介绍

ODF配线架是专为光纤通信机房设计的光纤配线设备,ODF配线架具有光缆固定和保护功能光缆终接功能、调线功能、光缆纤芯和尾纤保护功能。既可单独装配成光纤配线架,也可与数字配线单元、音频配线单元同装在一个机柜/架内。构成综合配线架。ODF配线架配置灵活、安装使用简单、容易维护、便于管理、是光纤通信光缆网络终端,或中继点实现排纤、跳纤光缆熔接及接入必不可少的设备。ODF主要分为12芯、24芯、36芯、48芯、72芯、96芯、144芯。

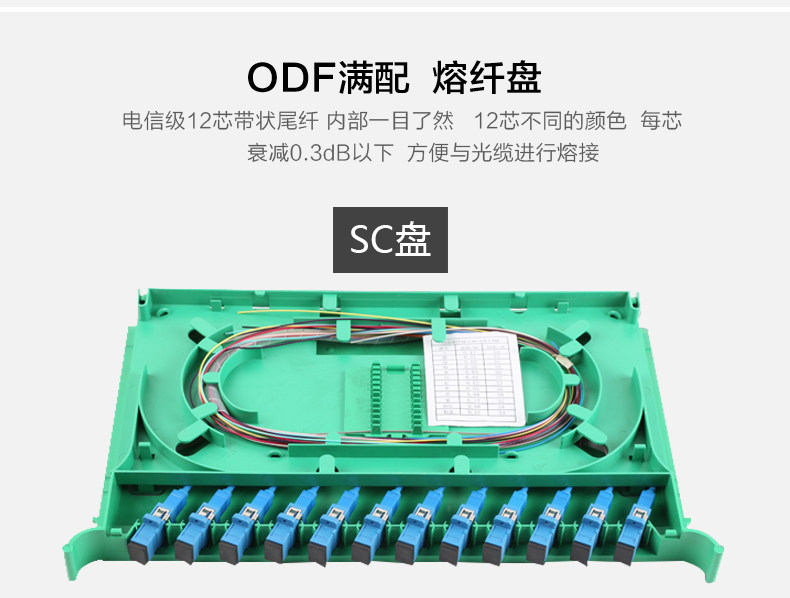

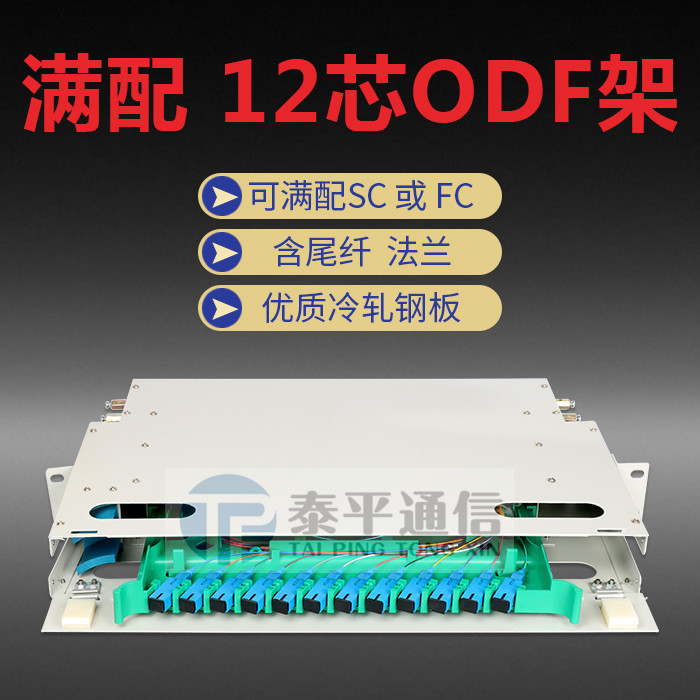

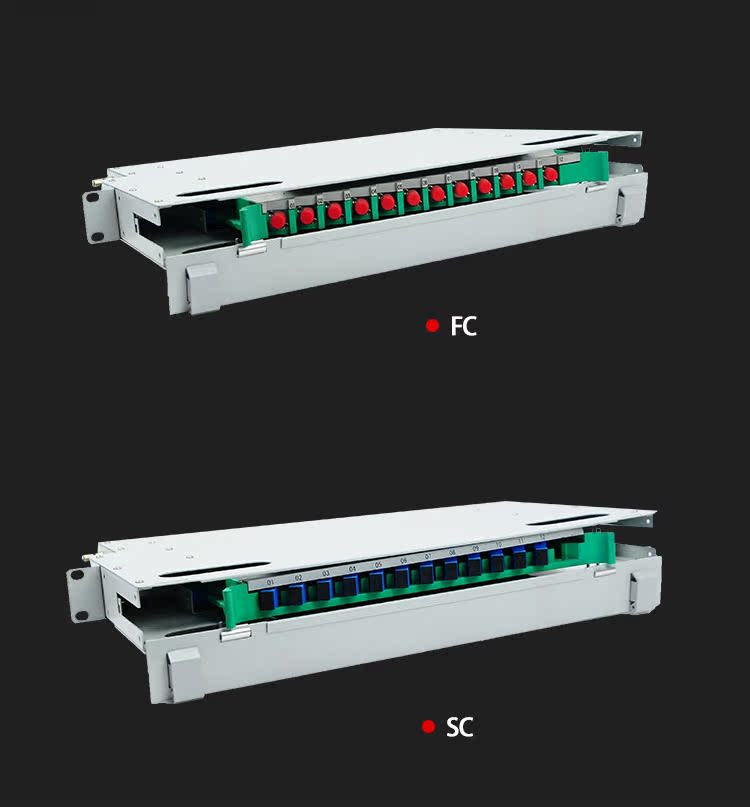

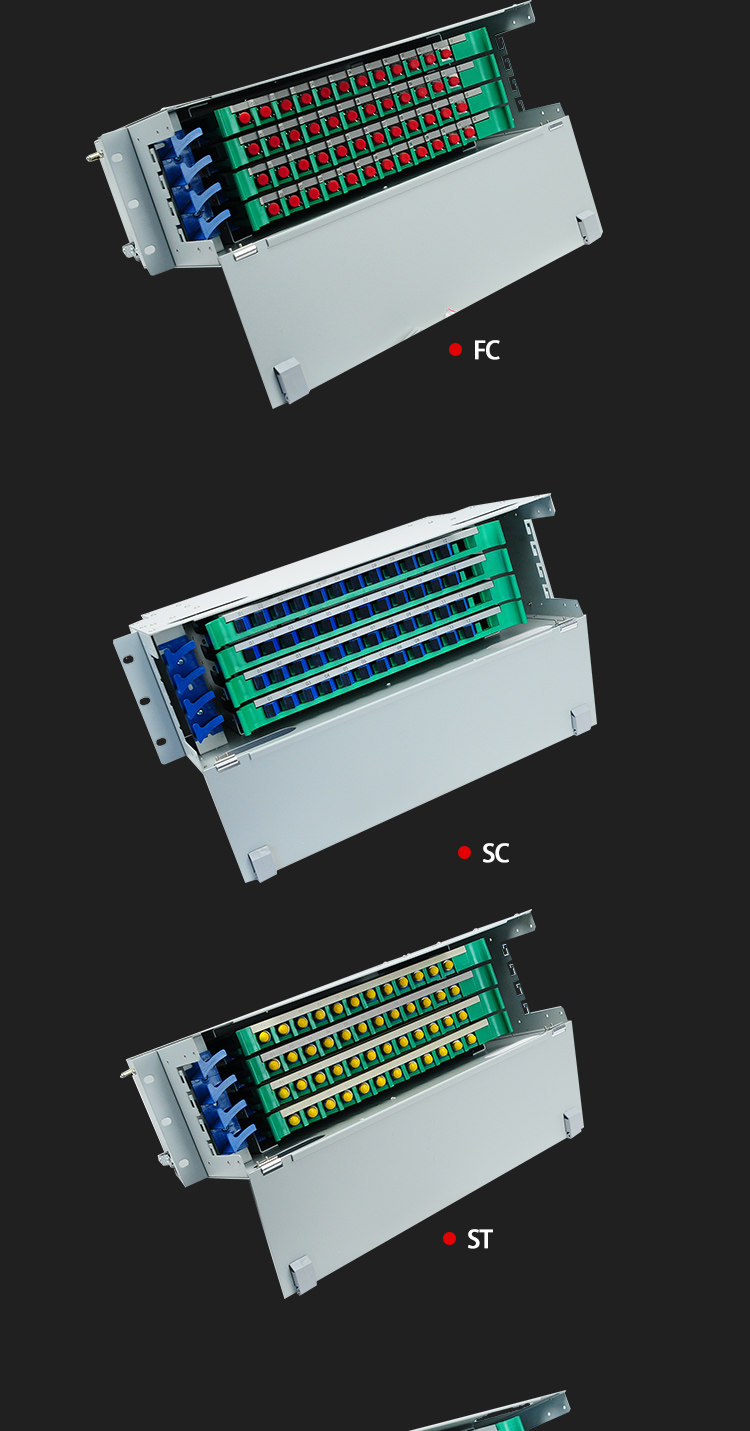

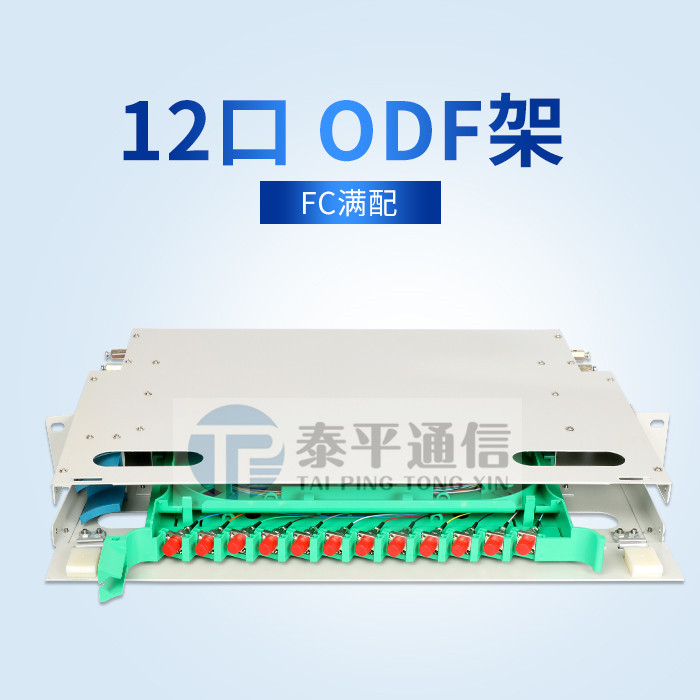

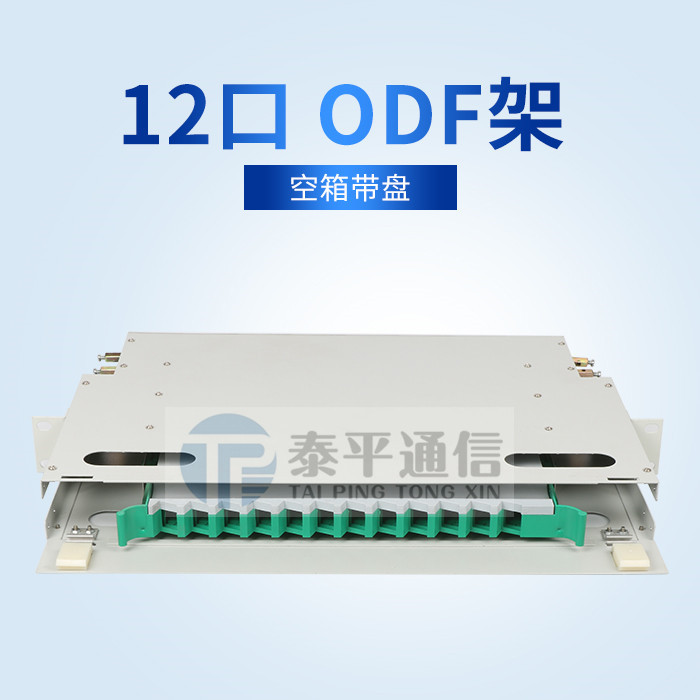

12芯ODF配线架可容纳12芯光纤的配线架。内部放置有一个12芯的熔接盘,支持FC、SC、ST、LC适配器安装,12芯ODF配线架尺寸:45×483×250,高度为1U。

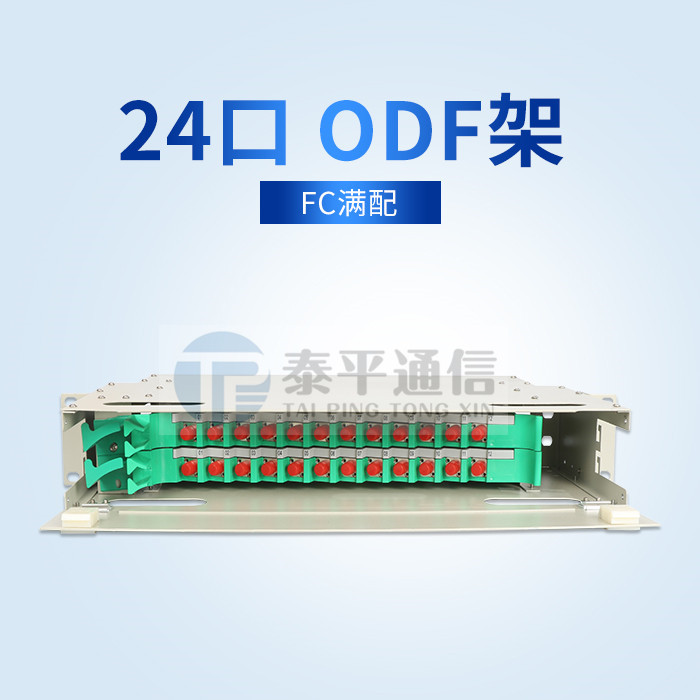

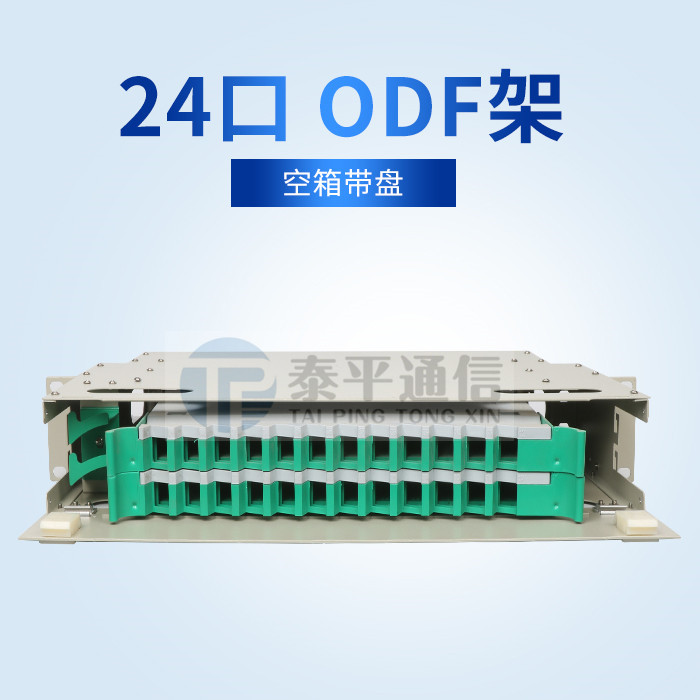

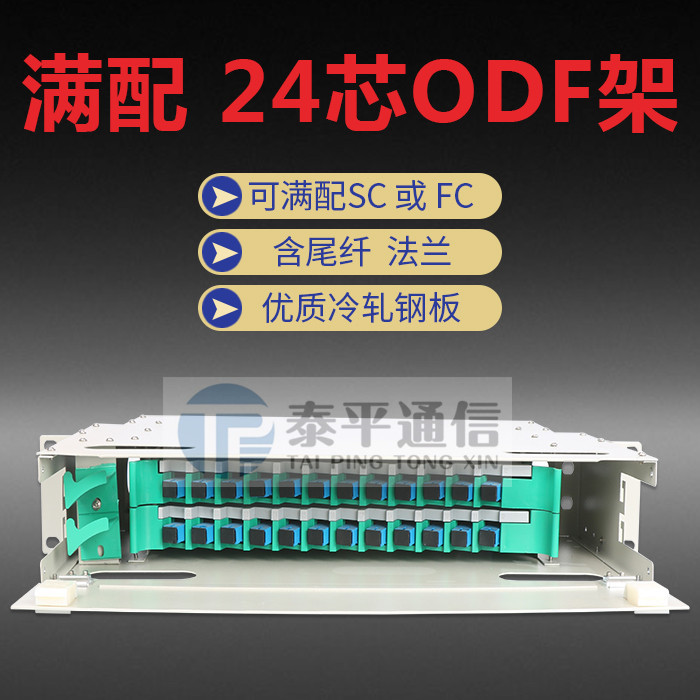

24芯ODF配线架可容纳24芯光纤的配线架。内部放置有两个12芯的熔接盘,支持FC、SC、ST、LC适配器安装,24芯ODF配线架尺寸:89×483×290,高度为2U。

36芯ODF配线架可容纳36芯光纤的配线架。内部放置有三个12芯的熔接盘,支持FC、SC、ST、LC适配器安装,36芯ODF配线架尺寸:132×483×290,高度为3U。

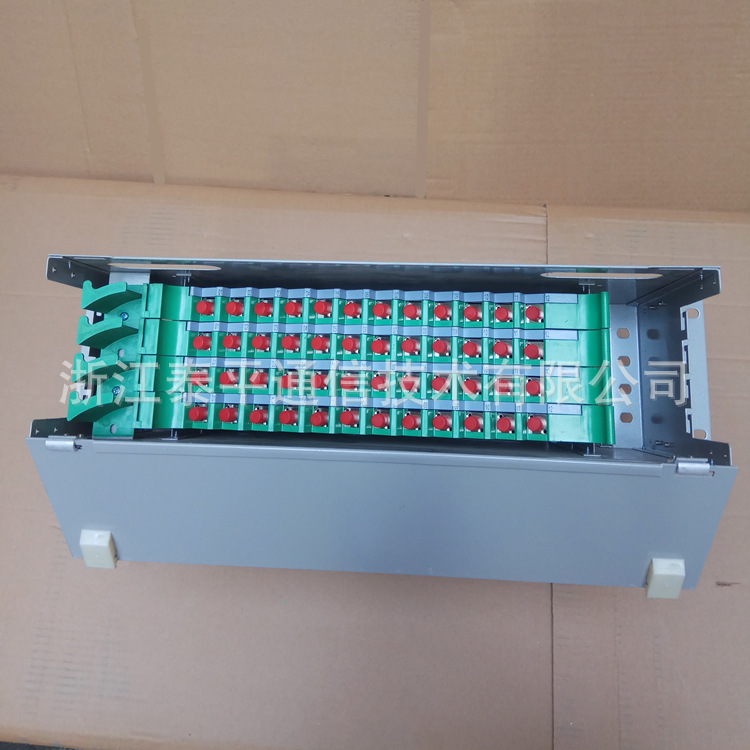

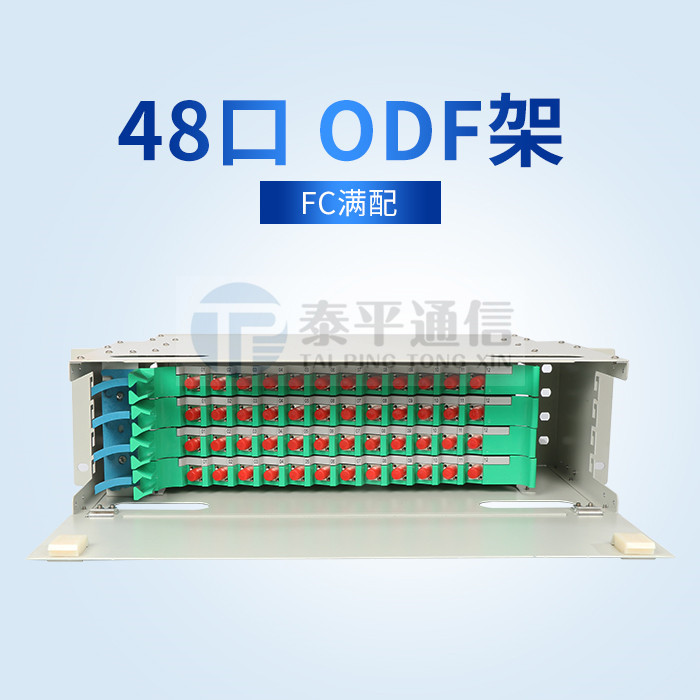

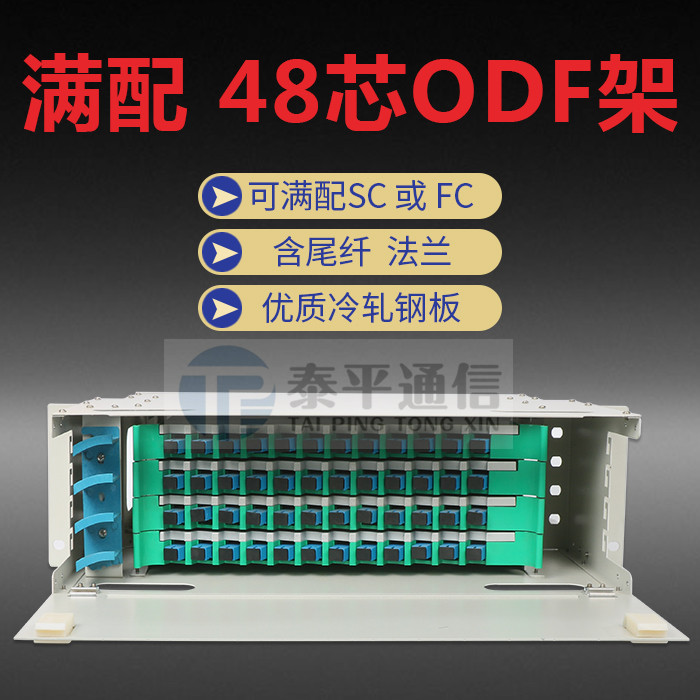

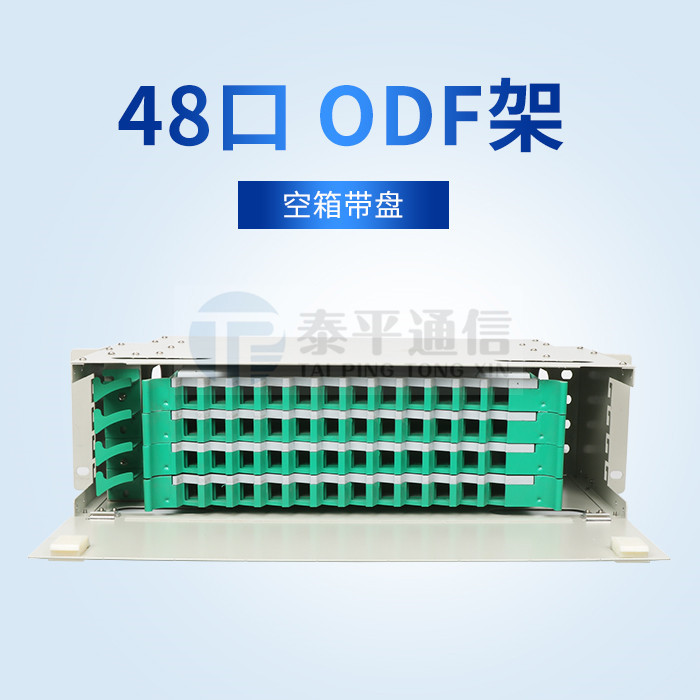

48芯ODF配线架可容纳48芯光纤的配线架。内部放置有四个12芯的熔接盘,支持FC、SC、ST、LC适配器安装,48芯ODF配线架尺寸:132×483×290,高度为3U。

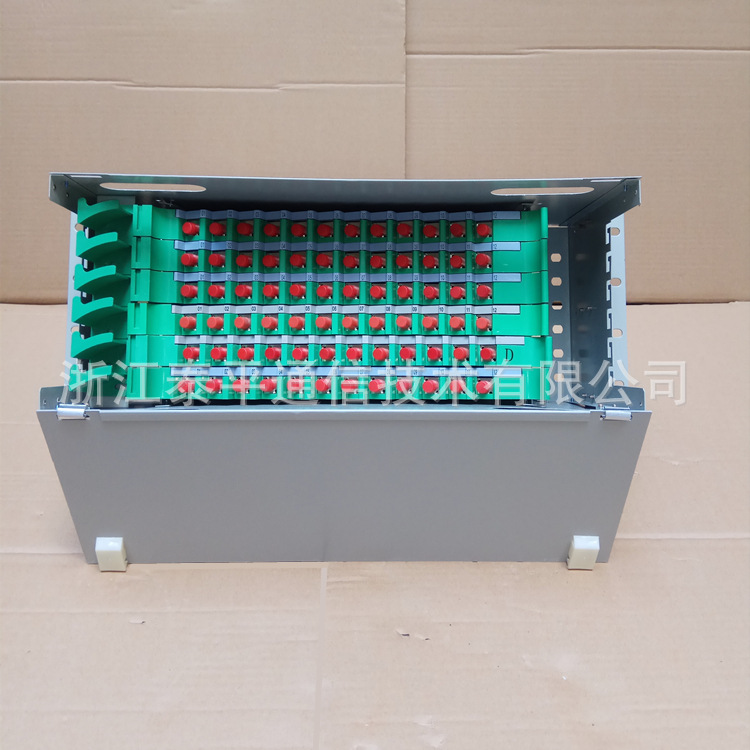

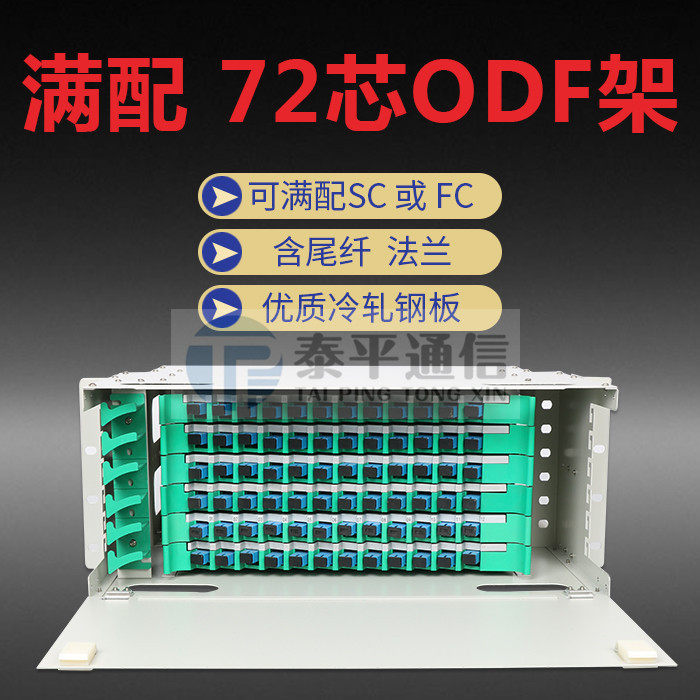

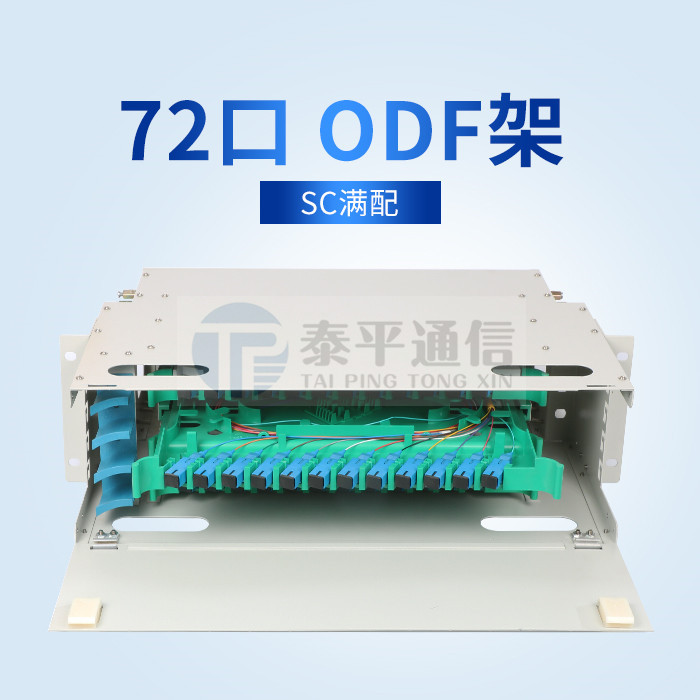

72芯ODF配线架可容纳72芯光纤的配线架。内部放置有六个12芯的熔接盘,支持FC、SC、ST、LC适配器安装,72芯ODF配线架尺寸:187×483×290,高度为4U。

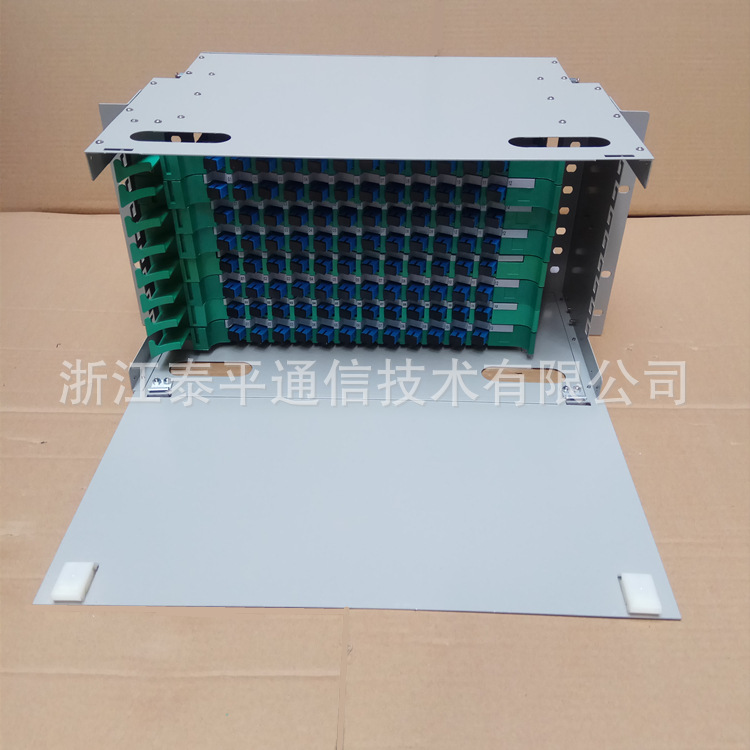

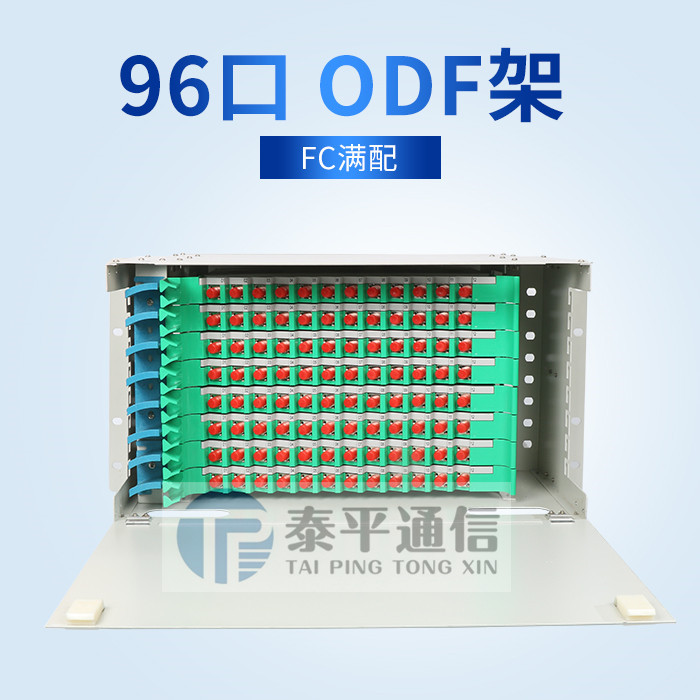

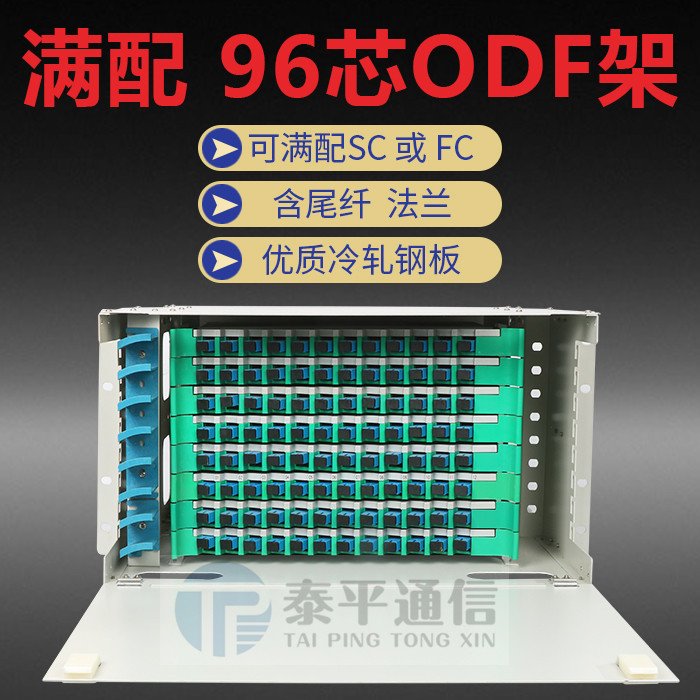

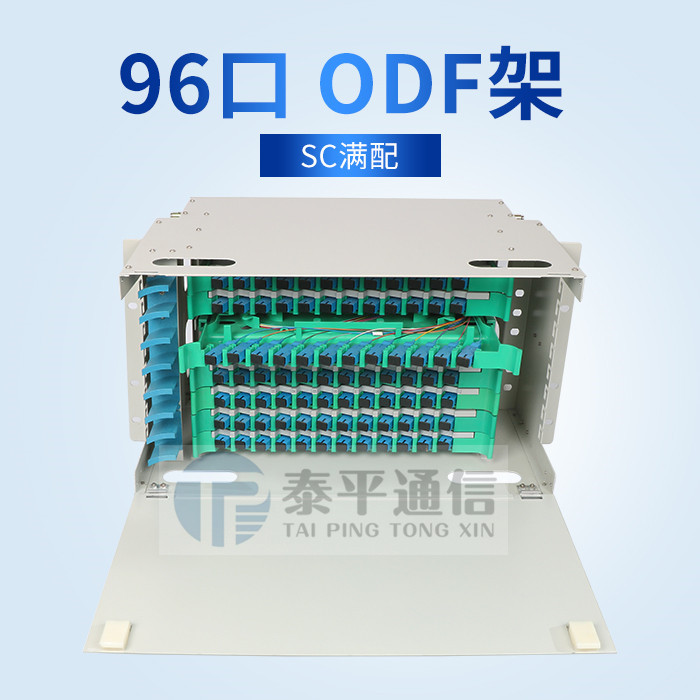

96芯ODF配线架可容纳96芯光纤的配线架。内部放置有八个12芯的熔接盘,支持FC、SC、ST、LC适配器安装,96芯ODF配线架尺寸:231×483×290,高度为5U。

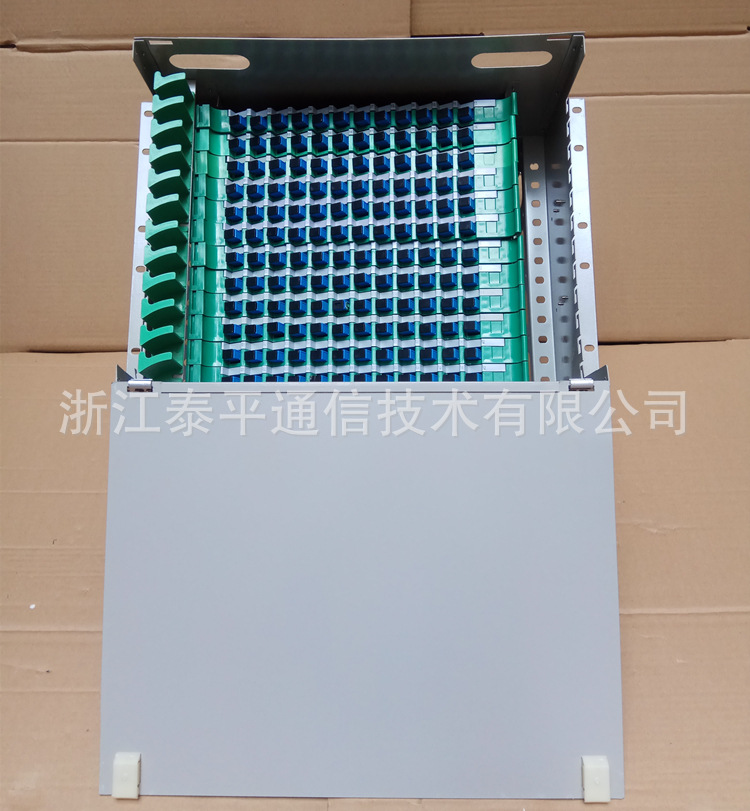

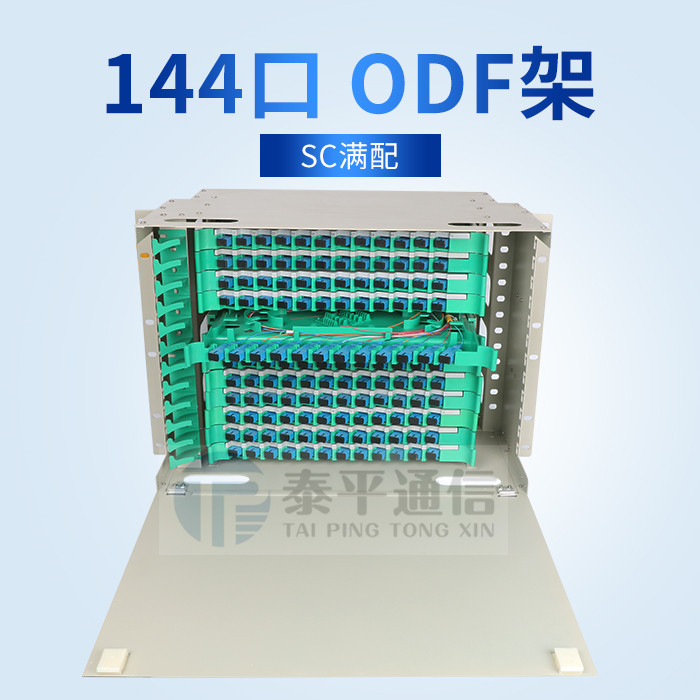

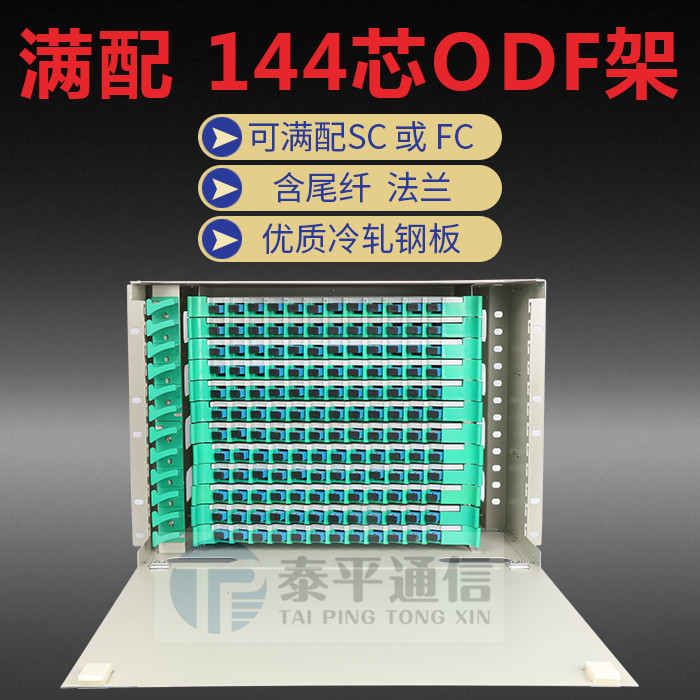

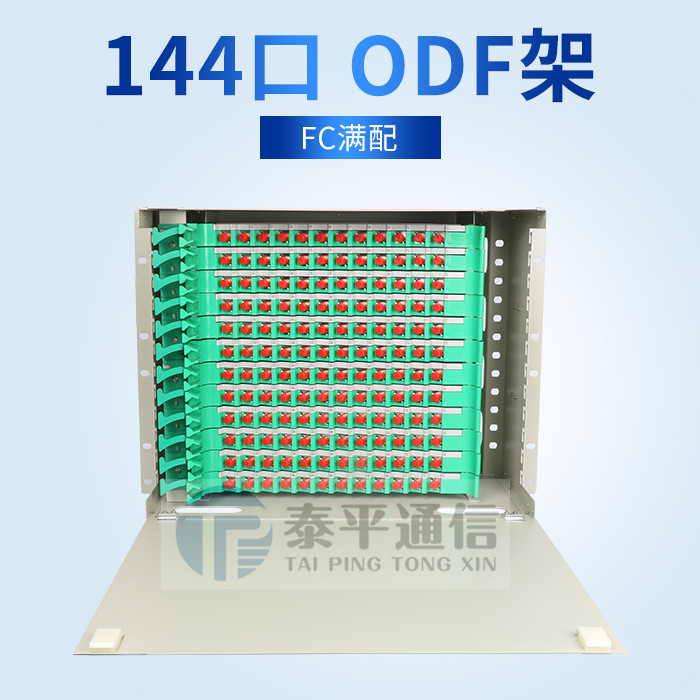

144芯ODF配线架可容纳144芯光纤的配线架。内部放置有十二个12芯的熔接盘,支持FC、SC、ST、LC适配器安装,144芯ODF配线架尺寸:231×483×290,高度为5U。
关于以上12芯ODF配线架、24芯ODF配线架、36芯ODF配线架、48芯ODF配线架、72芯ODF配线架、96芯ODF配线架、144芯ODF配线架等价格报价信息请联系我们获取!

产品特点

全模块化设计,全证明化操作

集熔接与配线于一体,大限度的高密度化

可安装在19'' 或23'' 机架上

适用于带状和非带状光缆

卡接式安装FC、SC两种适配器

适配器与接续单元正面呈30°,保证了跳纤的弯曲曲率半径

可避免激光灼伤人眼,操作方便,保护完善

光缆和尾纤均具有2m以上的盘储空间

模块正面配有防护盖板,确保光纤免遭意外伤害

接续模块可取出至设备外操作,简单方便

订货指南

序号 产品名称 型号 规格(H*W*D) 容量特点
1 一体化单元箱 3W-19YT-12a 1U*482*280 12芯,机架上使用
2 一体化单元箱 3W-19YT-24a 2U*482*280 24芯,机架上使用
3 一体化单元箱 3W-19YT-48a 3U*482*280 48芯,机架上使用
4 一体化单元箱 3W-19YT-72a 4U*482*280 72芯,机架上使用
5 一体化单元箱 3W-19YT-12b 1U*482*280 12芯,机架上使用
6 一体化单元箱 3W-19YT-24b 2U*482*280 24芯,机架上使用
7 一体化单元箱 3W-19YT-48b 3U*482*280 48芯,机架上使用
8 一体化单元箱 3W-19YT-72b 4U*482*280 72芯,机架上使用





undefined
undefined
undefined
undefined
undefined
undefined

undefined
undefined
undefined
undefined
undefined

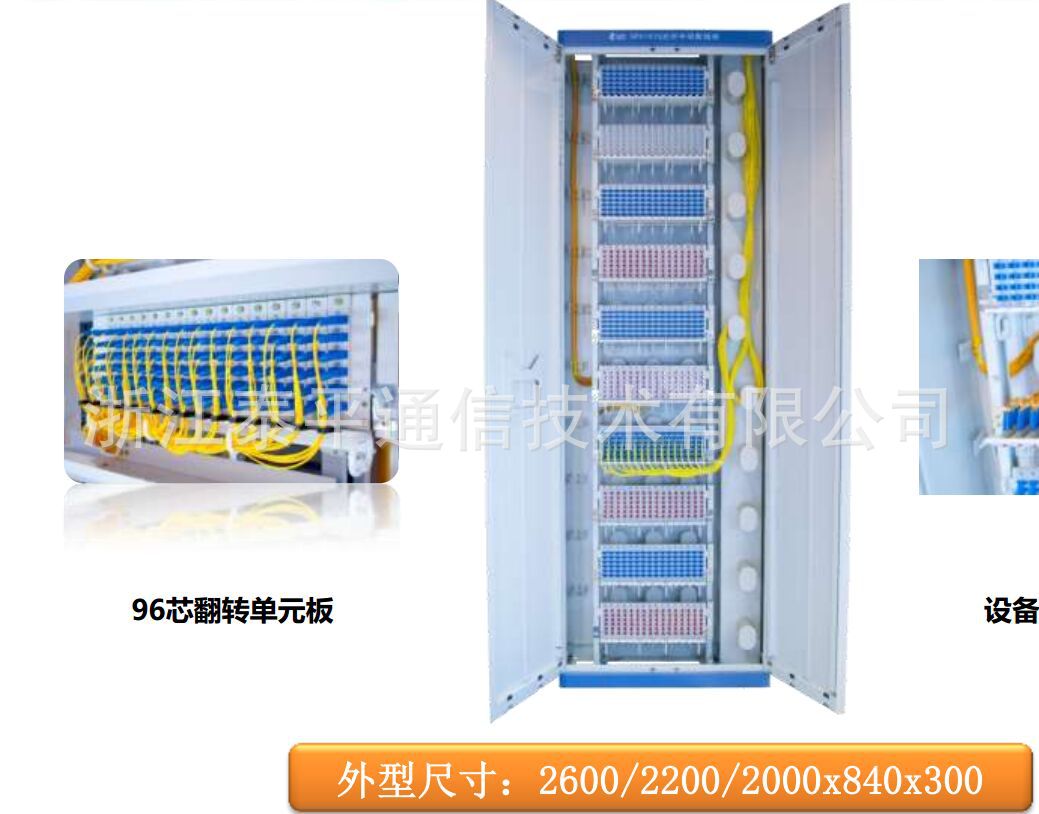

                              19英寸机架式光纤配线架/柜(ODF)

ODF1



产品介绍:
    光纤配线架主要适用于光纤接入网中局端主干光缆成端和分配,同时又可通过配置光纤直熔单元的形式用于大容量室内光支点。本设备可采用交叉连接两种方式方便地实现光纤线路的连接、分配和调度。

主要特点:
  1. 容量大,密度高;
  2. 全模块化设计,72芯单元集熔接与配线为一体,并可根据需要安装独立的熔接单元;
  3. 卡式安装FC、SC两种适配器,适配器与机箱正面呈30°角,既保证了跳纤的曲率半径,又可避免弧光灼伤眼睛;
  4. 能同时满足带状光缆和非带状光缆的成端需要;
  5. 标识清楚,每芯光纤的接续与分配都有明确的标示;
  6. 每个接续模块可单独抽出,操作方便,具有保护光纤接点和盘贮光纤功能;
  7. 可靠墙或背靠背安装,全正面操作;
  8. 光缆、尾纤、跳纤的进出线各自独立,互不干扰;
  9. 有可靠的光缆固定、开剥、接地保护装置;
  10. 提供各种保护附件,避免光纤受到意外机械损伤;
  11. 为跳纤提供优秀的管理方案,布线美观,便于查找;
  12. 确保光纤、光缆在任何位置弯曲曲率半径大于40mm。
规格容量:

型 号 规格 大容量 备注
机架尺寸
高×宽×深(mm)
72芯熔接单元/配线单元 芯数
3W-GPX26 2600*840*300 9/12 648/864 FC/SC
2200*840*360 7/10 504/720
2000*840*300 6/8



432/576



                     CT GPX09T熔配一体封闭式光纤配线架

ODF2



产品介绍:
      本产品是光纤通信系统的配套设备之一,主要用于光缆进局后的连接及终接后单芯光缆到各光通信设备中光路的连接与分配和线路调度之用,应用范围为中心局机房、接入局点机房等需要在一个架体内进行分光、熔纤、配纤等工作的场所。

主要特点:
  1. 设备采用全封闭单元式结构,内置12芯熔纤盘采用抽屉式,使用维护方便。
  2. 设备机柜采用快速外卸式侧板和前后双开门结构,可左右扩容和前后操作。
  3. 设备内部结构紧凑,布局合理。
  4. 设备内设置了2种尾纤过线框,架内跳线和列内跳线均可在设备内进行。
  5. 熔接单元采用12芯单盘方式,光纤路由标识清楚。
GPX09T-光纤配线架1
GPX09T-光纤配线架2

规格型号:

型号 规格 托盘数量12芯一体化 满配容量(光分路器托盘)(芯) 储存单元(个) 备注
机架尺寸
高*宽*深)(mm)
CT GPX09T 2600*840*300 72 864 / 可安装托盘式光分路器
2200*840*300 60 720 /
2000*840*300 48 576 /
2600*600*300 48 576 4
2200*600*300 42 504 3
2000*600*300 30 360 3
2000*600*300 24 288 4
720*520*250 12 144(壁挂) 侧面储存



GPX311-B6型光纤配线架



一、 产品示意图

undefined

二、 概述

      GPX311-B6型光纤配线柜是一种高密度、大容量、全正面化操作的光缆和光通信设备的配线连接设备。它特别适用于光纤接入网中局端和光分支点采用。可适用于FC、SC、LC、ST四种适配器和带状、束状和非带状光缆。

三、 订购指南

名称

型号

规格(高**深)

容量

备注

光纤配线架

GPX311-B6(20)

2000*840*300

504芯

室内、落地安装

光纤配线架

GPX311-B6(22)

2200*840*300

576芯

室内、落地安装

GPX311-B4型光纤配线架



一、产品示意图

undefined

二、 概述

      GPX311-B4型光纤配线柜是一种高密度、中小容量、全正面化操作的光缆和光通信设备的配线连接设备。它特别适用于光纤接入网中局端和光分支点采用。可适用于FC、SC、LC、ST四种适配器和带状、束状和非带状光缆。

三、 订购指南

名称

型号

规格(高**深)

容量

备注

光纤配线架

GPX311-B4(20)

2000*600*300

360芯

室内、落地安装

光纤配线架

GPX311-B4(22)

2200*600*300

432芯

室内、落地安装



GPX311-D1型光纤中间配线柜



一、 产品示意图

undefined

undefined

二、 概述

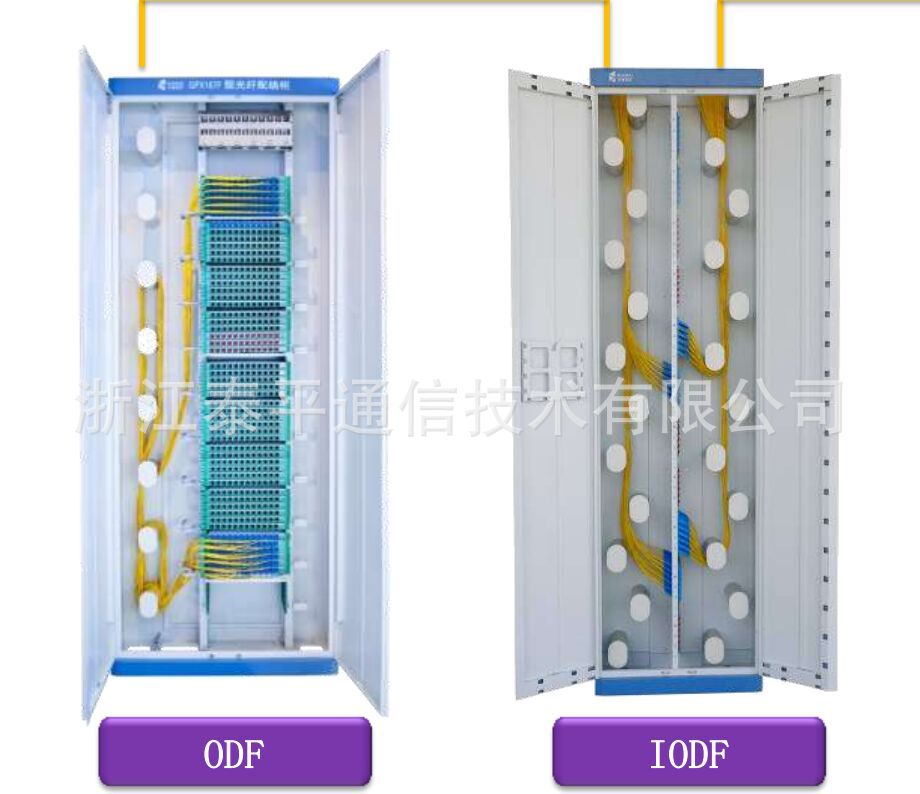

      GPX311-D1型光纤中间配线柜系列主要用于光纤配线设备间的转接和调度,它配合传统ODF使用,可使光纤的调度更加方便、灵活。尤其当光网络发展越来越复杂时,光纤线路维护在中间ODF,避免触及传统ODF的光纤熔接部分而保护光纤。通过安装在模块上的适配器及与之相连的尾纤,可实现光路的连接及调度。可适用FC、SC适配器。

三、 订购指南

名称

型号

规格(高**深)

容量

备注

光纤中间配线柜

GPX311-D1(22)

2200*600*300

288芯

室内、落地安装



GPX311-B2N型光纤配线架



一、产品示意图

undefined

二、 概述

      GPX311-B2N型光纤配线柜是一种高密度、中小容量、全正面化操作的光缆和光通信设备的配线连接设备。它特别适用于光纤接入网中局端和光分支点采用。可适用于FC、SC、LC、ST四种适配器和带状、束状和非带状光缆。

三、 订购指南

名称

型号

规格(高**深)

容量

备注

光纤配线架

GPX311-B2N(22)

2200*300*300

144芯

室内、落地安装
