一、功能与特点:
SLW-3/AC220V多功能防雷器是叁陆伍视讯公司为监控系统量身定做的专业一体化多功能电涌保护器(二合一、三合一防雷器)。可以分别对摄像机的电源、视频、云台控制线路实施浪涌和防静电保护，最大放电电流可达10KA。反应速度为纳秒级，可充分保护高端、昂贵的监控设备。适用于道路监控系统避雷、景区监控系统避雷、银行监控系统避雷等室外监控系统避雷。提供OEM/ODM定制服务。
特点:
该产品多级保护电路设计，核心元器件均采用德国西门子产品；残压低、反应灵敏、通流量大；体积小，安装方便、维护简单等特点。
二、产品性能参数
|
产品型号 |
SLW-3/AC220V |
|
电源保护参数 |
|
|
标称工作电压Un |
AC220V |
|
最大电压Uc |
AC320V |
|
标称通流量In（8/20uS） |
5KA |
|
最大通流量Imax（8/20uS） |
10KA |
|
响应时间Ta |
1nS |
|
接头形式 |
压接式 |
|
视频信号保护参数 |
|
|
标称工作电压Un |
DC5V |
|
最大电压Uc |
DC10V |
|
标称通流量In（8/20uS） |
5KA |
|
最大通流量Imax（8/20uS） |
10KA |
|
响应时间Ta |
1nS |
|
插入损耗Ae |
0.2dB |
|
接头形式 |
BNC |
|
RS485控制信号保护参数 |
|
|
标称工作电压Un |
DC5V |
|
最大电压Uc |
DC10V |
|
标称通流量In（8/20uS） |
5KA |
|
最大通流量Imax（8/20uS） |
10KA |
|
响应时间Ta |
1nS |
|
插入损耗Ae |
0.2dB |
|
接头形式 |
压接式 |
|
测试标准 |
IEC61643-21：2000 |
|
产品规格 |
108mm(含接头113)*66mm*29.5mm |
三、安装与维护：
1、 防雷器串联在信号通道和被保护设备之间（安装时尽量靠近被保护设备端）。
2、 防雷器的输入端（IN）与输入线相连包括视频、控制485、电源，输出端（OUT）与被保护设备相连；不可以接反，带有PE标示的线接地。
3、 防雷器的（PE）接地线必须要与防雷系统地严格的等电位连接，否则将影响工作性能。
4、 该产品无需特别维护，安装时尽量靠近被保护设备端；当系统出现故障怀疑防雷器时，可拆除防雷器后再检查，若还原到使用前的状态后恢复正常或（WORKING）工作指示灯不亮，则应更换防雷器。
四、安装指南

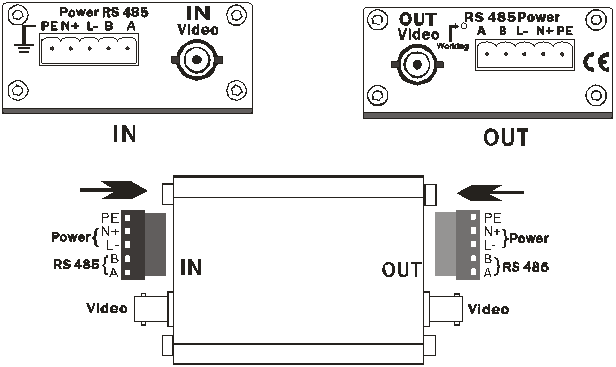

1、 先将(PE)接地线、控制信号线和电源线接在5P座上（接线方式如图）；然后按箭头方向插入孔内,（IN）接在外线；（OUT）接在被保护的设备，不可以接反。
2、 BNC （IN）接在信号线；BNC （OUT）接在被保护的设备，不可以接反。
3、 （WORKING）工作指示灯不亮，则应更换防雷器

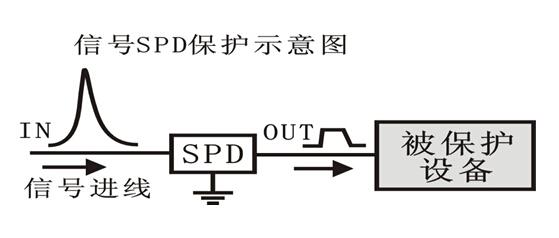

4、 防雷器接线示意图。
endif]>防雷器接线示意图。
